1. ОПИСАНИЕ

Бленда пневматическая защитная Релион-БП-Н/М (далее бленда) представляет собой

цилиндрическую насадку:

 Релион-БП-Н/М для ТКВ-400-Н/М, ТКВ-400-П-Н/М;

 Релион-БП-Н/М-ВО для Релион-ТКВ-ВО, Релион-ТКВ-П-ВО.

Бленда предназначена для предотвращения загрязнения смотрового окна путем создания

перед стеклом избыточного давления воздуха, препятствующего образованию отложений

пыли и грязи. Дополнительно избыточное давление воздуха способствует отводу тепла от

смотрового окна. Рекомендуемое избыточное давление 4 ÷ 6 атм.

Бленда изготавливается в нескольких исполнениях:

 Релион-БП-Н, Релион-БП-Н-ВО – исполнение из нержавеющей стали;

 Релион-БП-М, Релион-БП-М-ВО – исполнение из оцинкованной стали с порошковым

покрытием.

2. МОНТАЖ

ВНИМАНИЕ!

Установка бленды осуществляется на термокожух во взрывоопасной зоне при выключенном

напряжении питания.

Процесс установки/снятия бленды должен осуществляться при помощи искро-

взрывобезопасного специнструмента.

Для установки бленды необходимо:

1. В отверстие на бленде предназначенное для подвода избыточного давления поставить

уплотнительное кольцо, шайбу. Закрутить штуцер и законтрить гайкой от

самоотвинчивания.

2. На термокожухе открутить 4 винта, рис. 1.

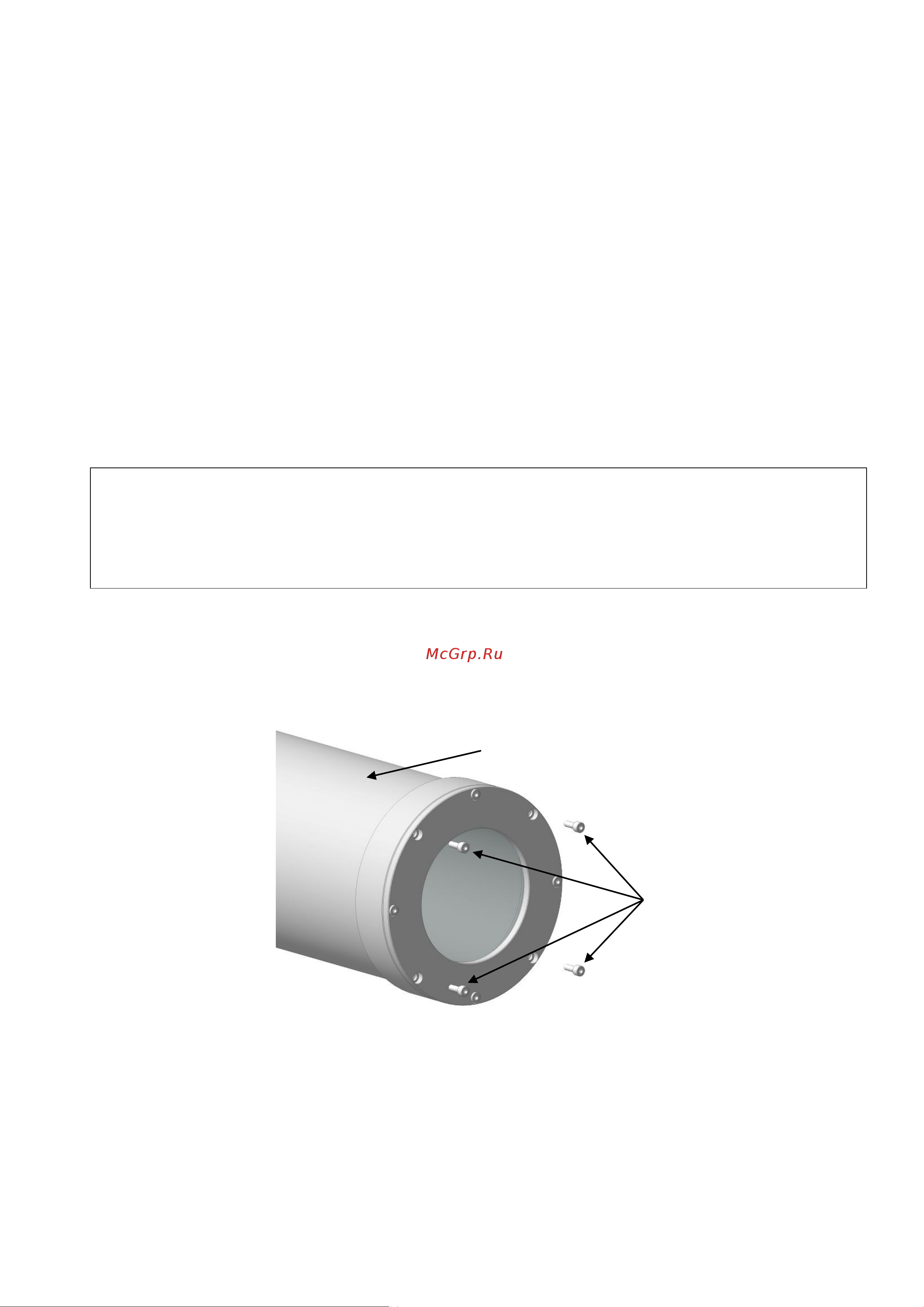

термокожух

винт

Рис. 1

3. Установить бленду на термокожух как показано на рис. 2, и закрутить 4 винтами

(входит в комплект поставки).
