1. ОПИСАНИЕ

Защитный оптический комплект Релион-ОК-Н (далее защитный комплект) представляет собой

цилиндрическую насадку с дополнительным стеклом для термокожуха Релион (ReliON) ТКВ-

400-Н, ТКВ-400-П-Н, и защищает основное смотровое окно от воздействия различных

агрессивных химических сред. Защитный комплект изготовлен из нержавеющей стали

12Х18Н10Т.

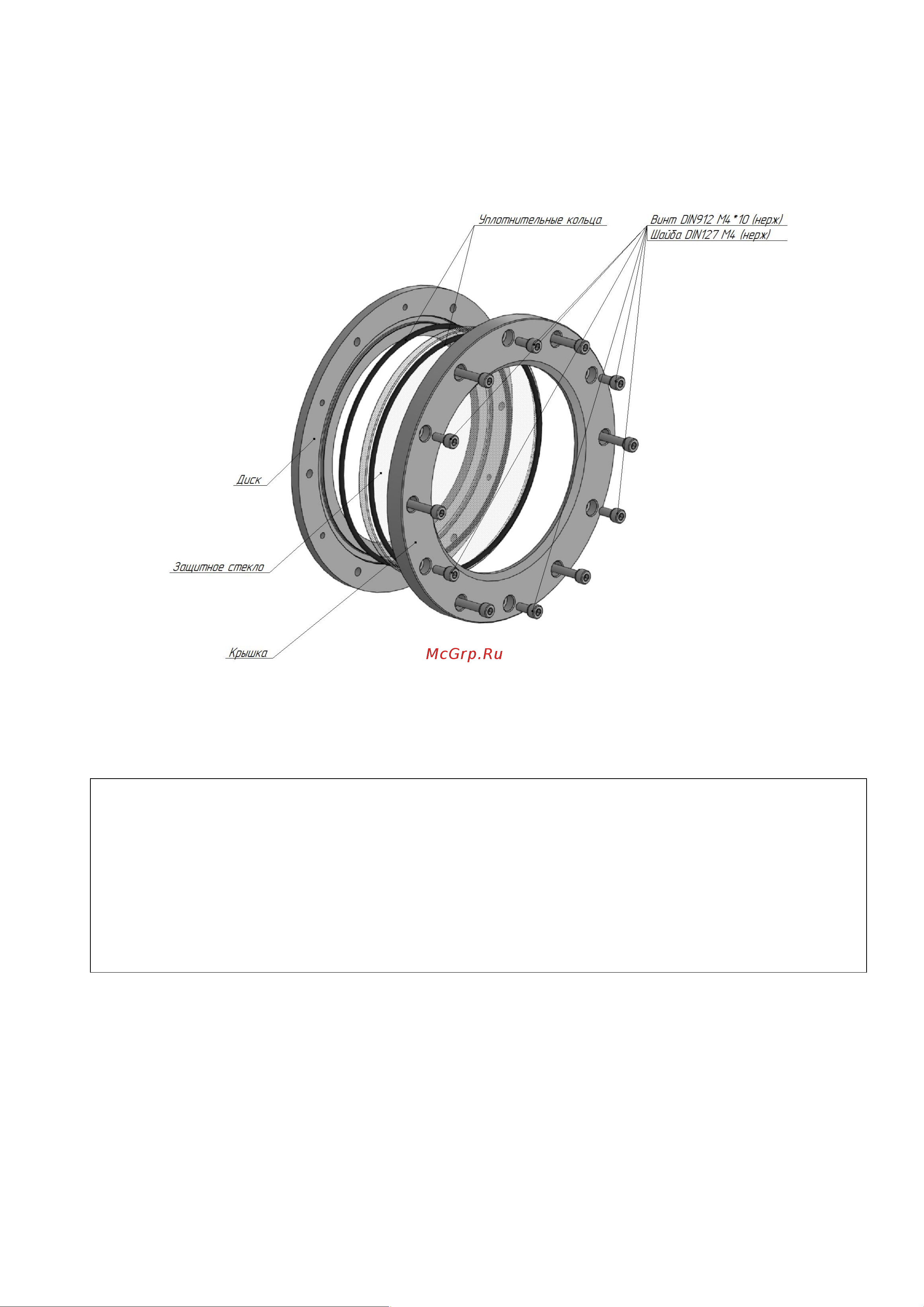

Рис. 1 – Защитный оптический комплект Релион-ОК-Н

Параметры защитного комплекта: диаметр 156 мм, толщина 15 мм.

2. МОНТАЖ

ВНИМАНИЕ!

Установка защитного комплекта осуществляется на термокожух во взрывоопасной среде

при выключенном напряжении питания.

Процесс установки/снятия защитного комплекта должен осуществляться при помощи

искро-взрывобезопасного специнструмента.

Для предотвращения образования конденсата между основным смотровым окном

термокожуха и дополнительным стеклом защитного комплекта необходимо

контролировать целостность уплотнительного кольца.

Для установки защитного комплекта необходимо:

1. На термокожухе открутить 6 винтов М4х10, рис. 2.

2. Установить уплотнительное кольцо (входит в комплект поставки) в паз защитного

комплекта. Закрепить защитный комплект на термокожух при помощи 6 винтов М4х20

(входят в комплект поставки) момент затяжки должен быть не менее 3 Нм, рис. 2.
