Система менеджмента качества сертифицирована ISO 9001-2015 № RU-20.0946.026

1. ОПИСАНИЕ

Универсальное крепежно-юстировочное устройство предназначено для установки и фиксации

термокожуха в нацеленном на объект положении.

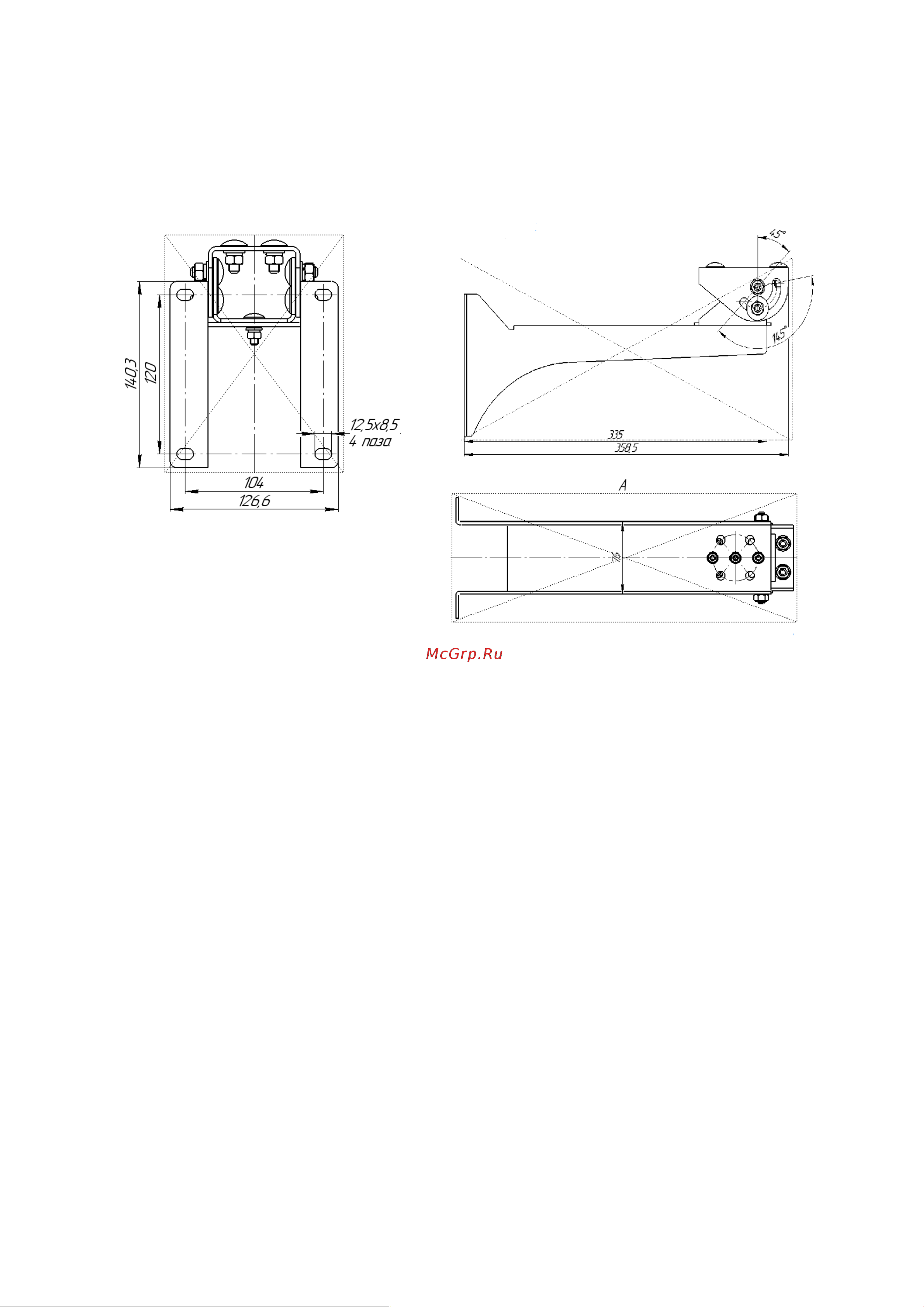

Рис. 1 – Габаритные размеры

Универсальное крепление УК выпускается в двух модификациях:

• УК-Н – Устройство из нержавеющей стали 12Х18Н10Т предназначено для

термокожухов ТКВ-400-Н, ТКВ-300-Н

• УК-М – Устройство из низкоуглеродистой оцинкованной стали предназначено для

термокожухов ТКВ-400-М, ТКВ-300-М

2. МОНТАЖ

Монтаж осуществляется в следующей последовательности:

1. Достать универсальное крепление из упаковки.

2. Проверить комплектность.

3. Определить место крепления, рис. 1.

4. Зафиксировать крепежно-юстировочное устройство.

5. Зафиксировать термокожух на УК.

3. КОМПЛЕКТНОСТЬ

В комплект поставки входит:

• кронштейн ........................................................................................................................... 1 шт.;

• паспорт СПЕК.732118.094 ПС .......................................................................................... 1 шт.;
