* Firefighting/Public Address System Micro Intelligent Mainframe
10
проиллюстрирован ниже.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Выберите папку с аудиофайлами в поле “Song Folder”, расположенную в левой части интерфейса.
22
Файлы, находящиеся в выбранной папке, будут отображены в правом поле "Song". Затем
23
выберите режим воспроизведения в поле “Mode” в верхнем левом углу интерфейса и нажмите
24
“Play”. После запуска воспроизведения нажмите кнопку “Back” для возврата в главный
25
интерфейс и выберите зоны, в которых необходимо вещание с внутреннего MP3-плеера.
26
Настройка маршрутизации сигнала с внутреннего радиоприемника идентична настройке
27
маршрутизации сигнала с MP3-плеера. Для перехода к интерфейсу управления внутренним
28
радиоприемником нажмите в главном интерфейсе кнопку "CH10 : Tuner". Как
29
продемонстрировано на представленном ниже рисунке, радиоприемник имеет возможность
30
выбора диапазона частот, поиска радиостанций и их сохранения в памяти, а также функцию
31
заглушения звука. Примечание: перед настройкой радиоприемника убедитесь в том, что он
32
корректно подключен к задней панели системы.
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51

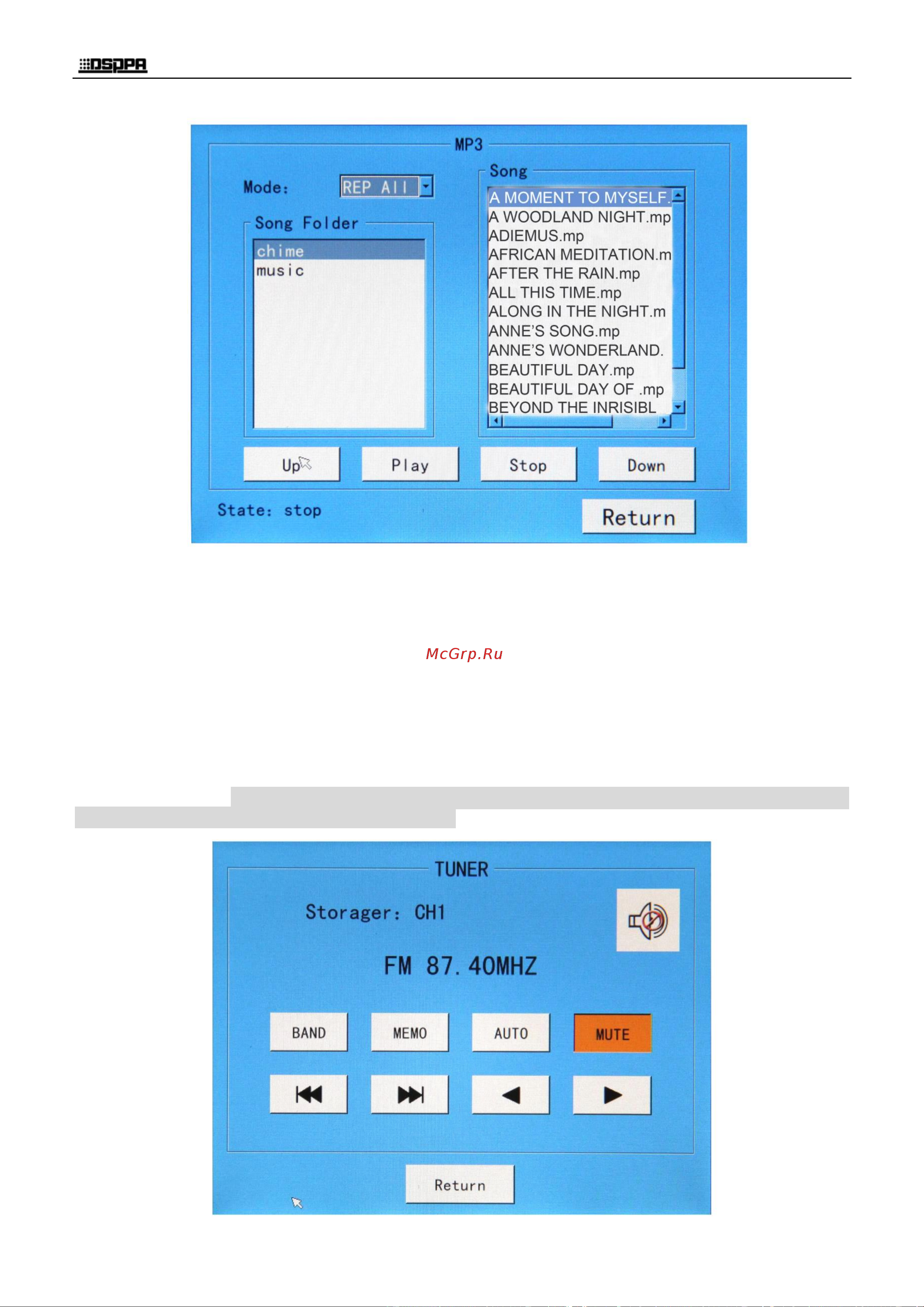

Интерфейс управления внутренним MP3-плеером
(Figure 3) TUNER
