PC-1028D Блок автоматической регулировки уровня сигнала

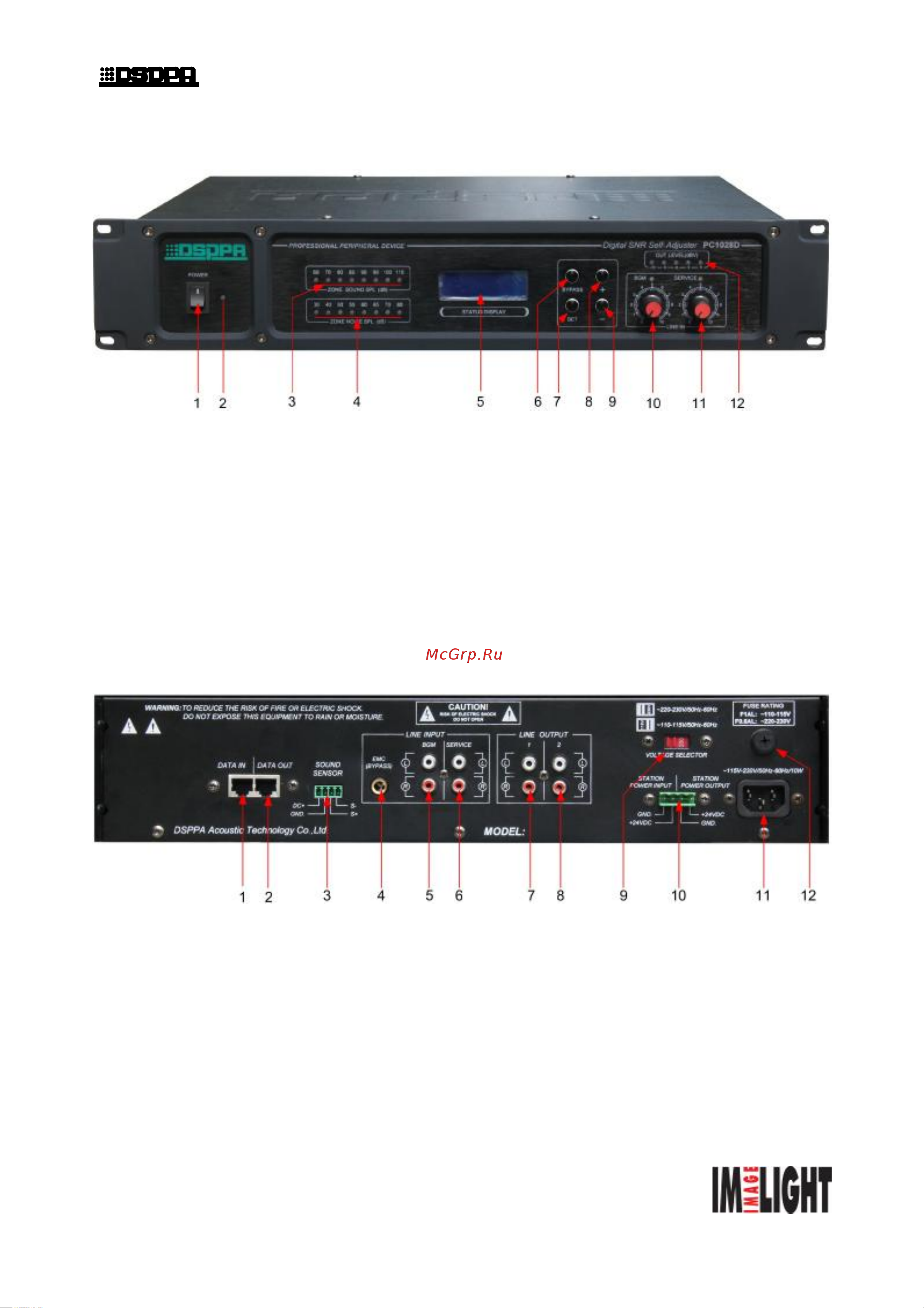

ПЕРЕДНЯЯ ПАНЕЛЬ

1. Выключатель питания 7. Кнопка «SET»

(режим настройки)

2. Индикатор питания 8-9. Кнопку управления

настройками

3. Индикатор уровня входящего сигнала 10. Регулятор уровня BGM

4. Индикатор уровня шума 11. Регулятор уровня SERVICE

5. Экран дисплея 12. Индикатор уровня выходного

6. Кнопка режима «Bypass» сигнала

ЗАДНЯЯ ПАНЕЛЬ

1. Вход сигналов дистанционного управления 7. Выход канала 1

2. Выход сигналов дистанционного управления 8. Выход канала 2

3. Выходной разъем PC-1028M 9. Сетевой переключатель напряжения 110

V/220V

4. Вход сигнала EMC (BYPASS) 10. Клеммы для подключения напряжения 24

V DC

5. Вход сигнала BGM 11 Вход сетевого напряжения 110 V/220 V

6. Вход сигнала SERVICE 12. Сетевой предохранитель
