2.4.4. Подключение усилителя сигнала HUB-D045B

При подключении блока управления к WAP-30, обратите внимание на длину линий. Как правило,

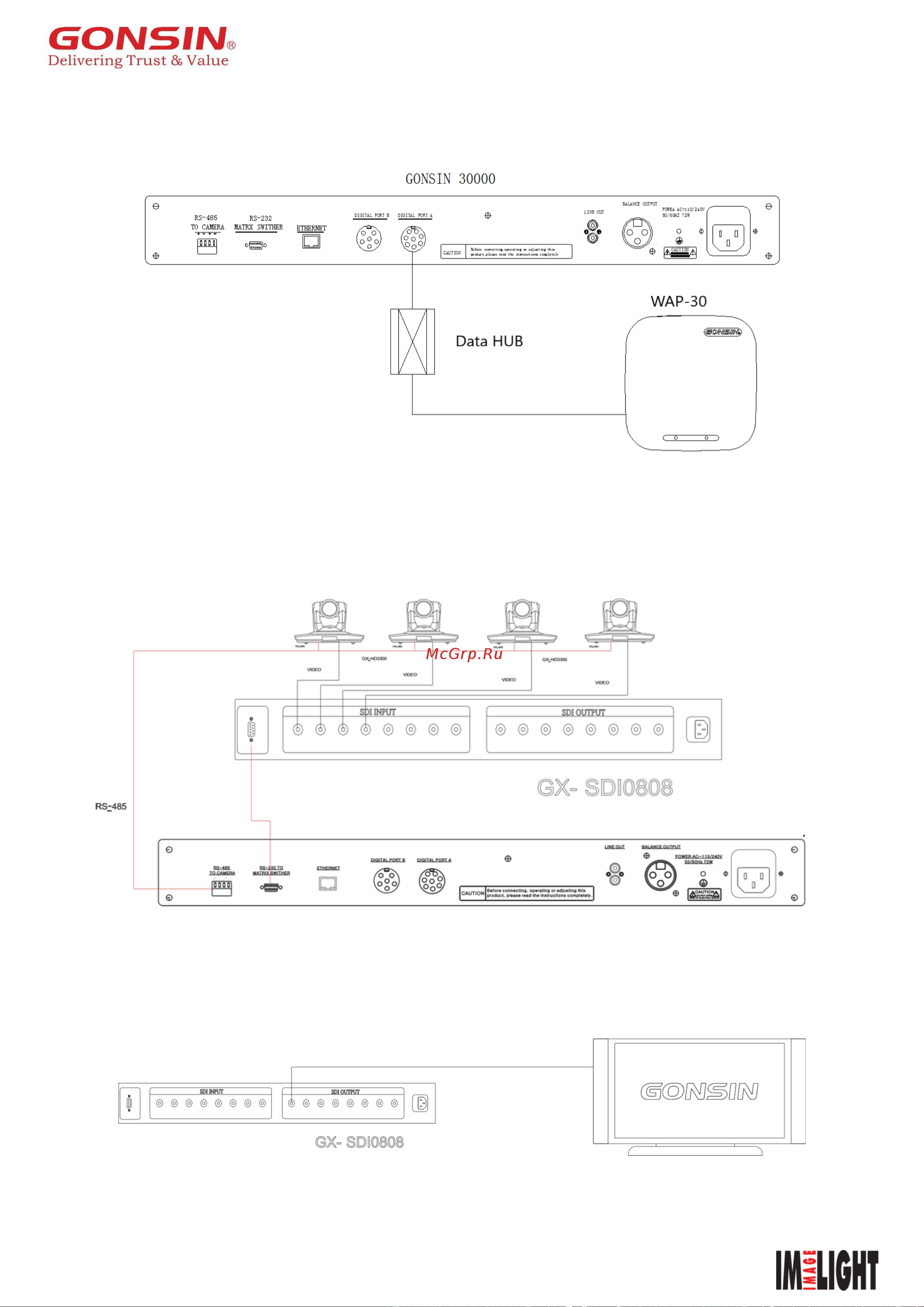

усилитель необходим примерно через 30-40 метров линии, см. рисунок:

2.4.5. Подключение к камере

Для управления камерами используется разъем RS-485. При подключении блока управления к камере

SONY EVI-D70 / D70 установите COM-режим камеры на RS-422 и скорость передачи данных 9600

бит/с; подключите RS-485 «+» к RXD IN- и «-» к RXD IN +. См. рисунок:

Для коммутации видео сигнала используйте HD матрицу 8I+8O с SDIOUTPUT. Подключите матрицу

к устройству (например, монитору или конвертеру) с помощью видеокабеля. См. рисунок:

Примечание: подробную информацию о настройке функций видео трекинга можно узнать в описании

программного обеспечения для управления камерами.
