ВЗР.188700.000 ИМ
Турникет Praktika T-02
Инструкция по монтажу
12
4.2.6 Установить турникет на подготовленную площадку.

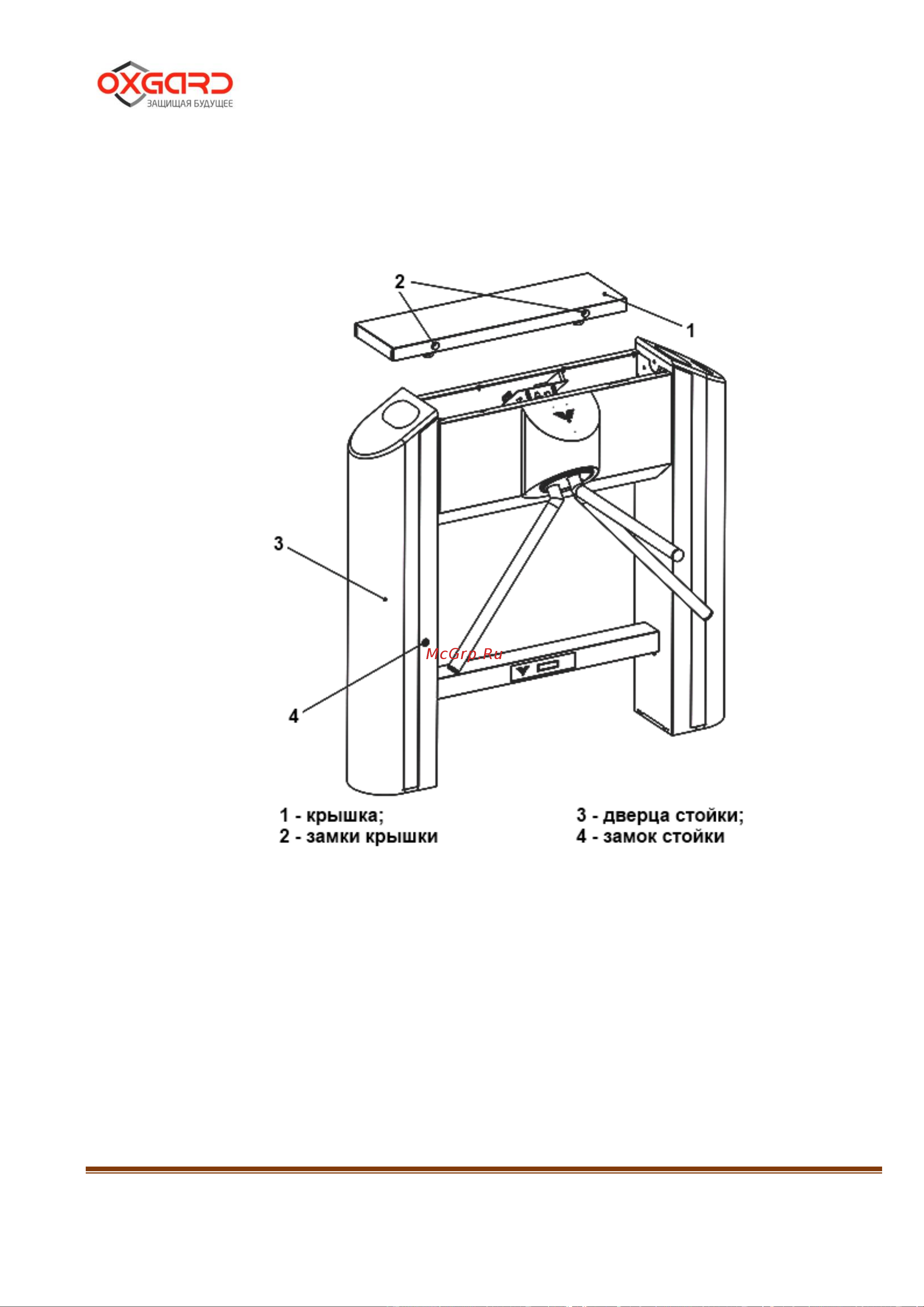

Рисунок 5 – используя ключи, открыть замки (2) и снять верхнюю
крышку (1). Открыв замок стойки (4), открыть дверцу стойки (3).
Рисунок 5 – Подготовка к установке турникета
4.2.7 Завести в корпус турникета кабели от ПУ, БП и, при
необходимости, кабели СКУД и ОПС.
Подводку кабелей производить через отверстия 1 или 2 в нижних
плитах стоек. Рисунок 5 – в верхней части подводка через отверстие
диаметром 32 мм. Закрепить кабели кабельными стяжками.
