ВЗР.195600.000 ИМ
Турникет Praktika T-04
Инструкция по монтажу
36

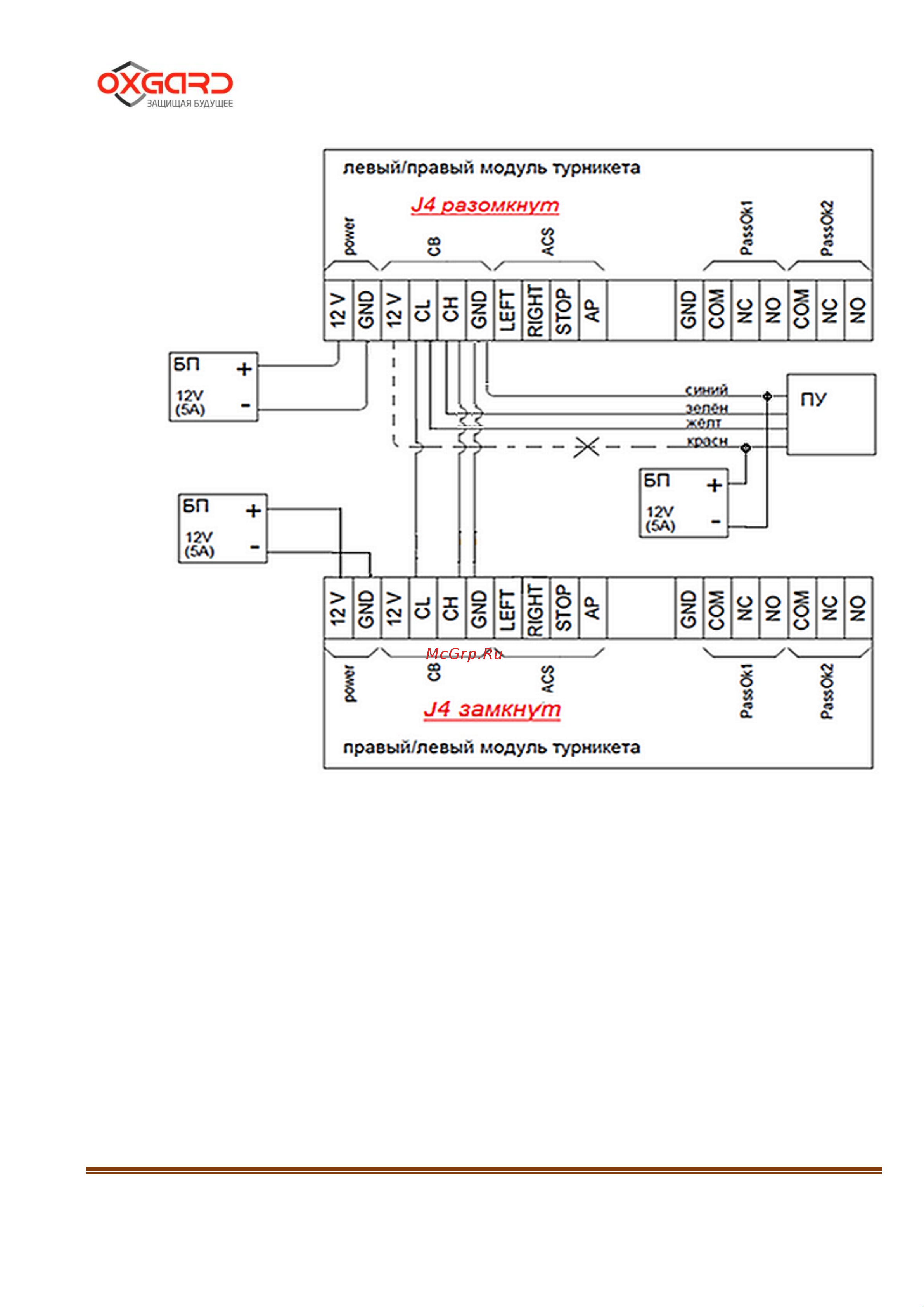

Рисунок 15 – Подключение питания к модулям турникета
