Внешний вид. Органы управления и индикации.

Внимание! Будьте предельно внимательны при регулировке напряжения PoE! Убедитесь, что

питаемое устройство поддерживает установленное напряжение питания! При эксплуатации

необходимо соблюдать "Правила технической эксплуатации и правила техники безопасности

для электроустановок до 1000В". Монтаж должен осуществляться квалифицированным

специалистом.

Назначение выводов разъема RJ45:

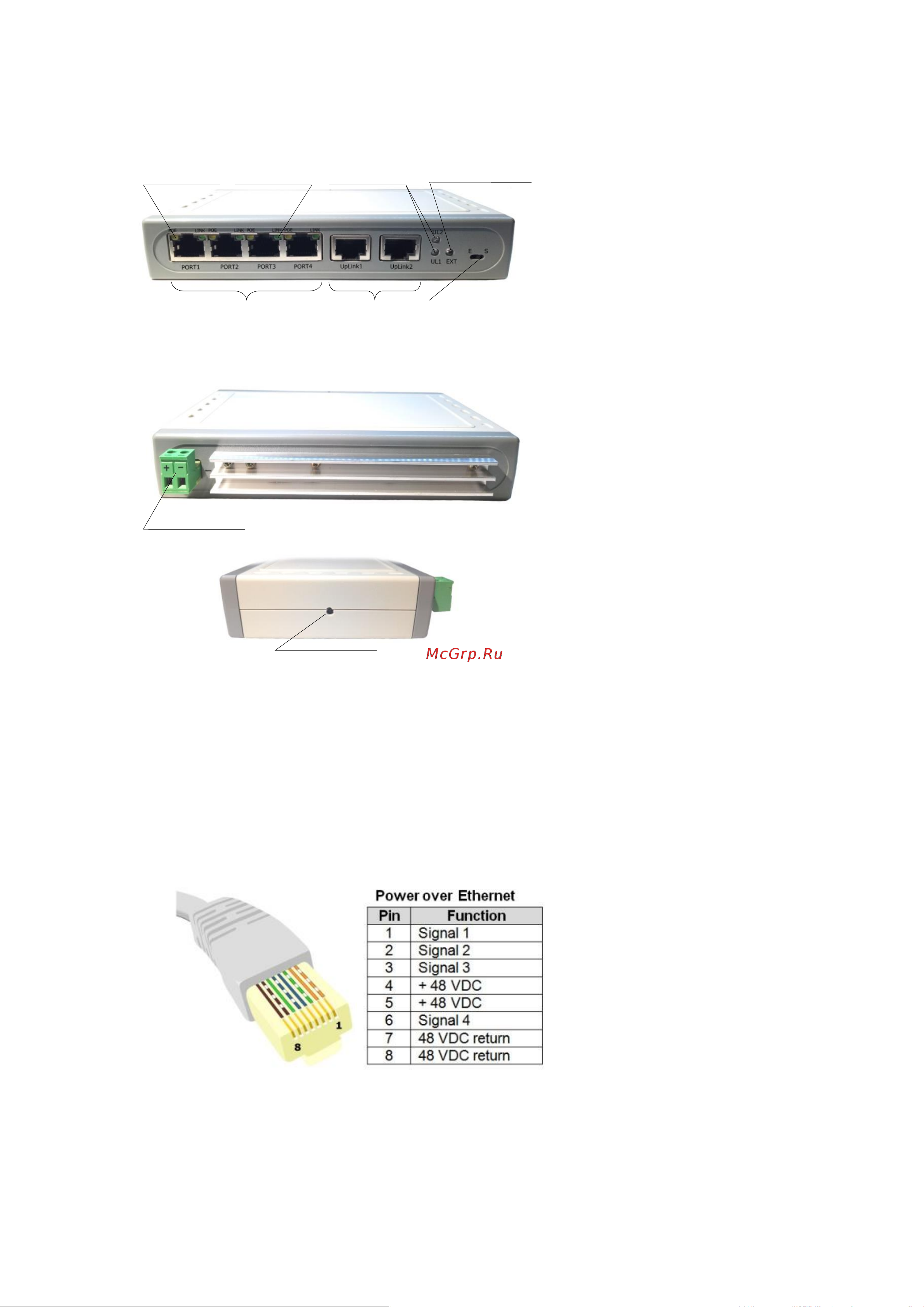

переключатель режима EXTEND

индикатор режима EXTEND

индикатор Up-Link

индикатор Link

индикатор PoE

Up-Link 1,2

порты с PoE

Standart (100Mb, 100m)

Extend (10Mb, 250m)

Клеммник питания(Uпит=12-36В)

Регулятор напряжения PoE(48-57В)

Коричневый

Бело-кор.

Зеленый

Бело-синий

Синий

Бело-зел.

Бело-оранж.

Оранж.
