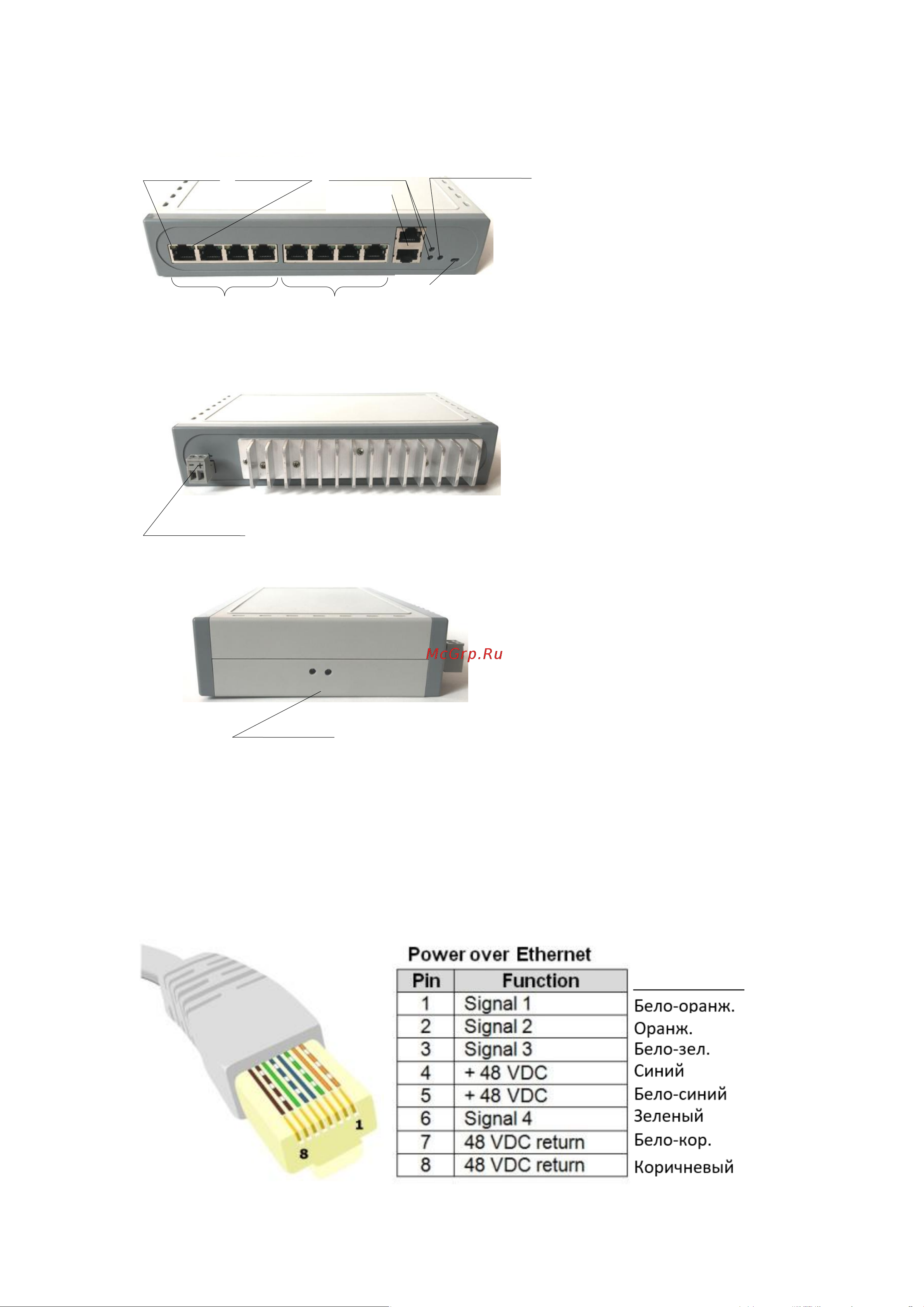

Внешний вид. Органы управления и индикации.

Внимание! Будьте предельно внимательны при регулировке напряжения PoE! Убедитесь,

что питаемое устройство поддерживает установленное напряжение питания! При

эксплуатации необходимо соблюдать "Правила технической эксплуатации и правила

техники безопасности для электроустановок до 1000В". Монтаж должен осуществляться

квалифицированным специалистом.

Назначение выводов разъема RJ45:

порты с PoE2

переключатель режима EXTEND

индикатор режима

EXTEND

индикаторы Up-Link

индикатор Link

индикатор PoE

Up-Link

1,2

порты с PoE1

Standart (100Mb, 100m)

Extend (10Mb, 250m)

Клеммник питания(Uпит=12-36В)

Регуляторы напряжения PoE1 и PoE2 (48-57В)
