Соблюдая полярность, подключите провода питания от
драйвера к контроллеру. Контроллер имеет защиту от
переполюсовки, поэтому, если полярность неверна он просто не
включится. Затем подключите провода питания сети 220 В к
драйверу через автоматический выключатель. Убедившись, что в
схеме отсутствуют цепи короткого замыкания и другие дефекты,
подайте питание.
После включения системы подсветки, можно приступить к ее
настройке. В первую очередь необходимо настроить контроллер
так, чтобы он переходил автоматически из дневного режима в
ночной (если Вы решили использовать датчик освещенности),
или находился в ночном режиме постоянно (если не
используется датчик освещенности). Для этого, используя
регулятор на передней панели контроллера, установите
требуемый порог перехода (если датчик освещения подключен)
или добейтесь перевода контроллера в ночной режим (если
датчик не используется). О переходе контроллера в ночной
режим сигнализирует соответствующий индикатор на его
панели. Если он светится, то контроллер находится в ночном
режиме.
После того как контроллер включен и переведен в ночной
режим, необходимо настроить ультразвуковые датчики
присутствия. Работа датчика основана на измерении расстояния
до объекта. Датчик может измерять расстояние от 0,2м до 4 м.
На каждом датчике имеется индикатор и кнопка
программирования. Для настройки датчика, необходимо нажать
данную кнопку. После этого происходит отсчет десяти
секундного интервала, в течение которого каждую секунду
мигает индикатор. В течение этих десяти секунд пользователь
может временно установить препятствие, с помощью которого
можно ограничить зону действия датчика (например, в случае,
когда не нужно контролировать всю фактическую ширину
прохода, а только ее часть). По истечении указанного интервала
происходит трехкратное измерение расстояния до препятствия,
его значение усредняется для повышения точности и
сохраняется в энергонезависимой памяти датчика. Таким
образом, нет необходимости в повторной настройке датчика
после отключения питания. При этом процесс измерения и
сохранения результата сопровождается постоянным свечением
индикатора датчика. После того, как новое значение расстояния
сохранено, срабатывание датчика происходит в те моменты
времени, когда измеренное расстояние отличается от
эталонного (сохраненного в памяти) более чем на 10 %. В секунду
происходит порядка 20 измерений.

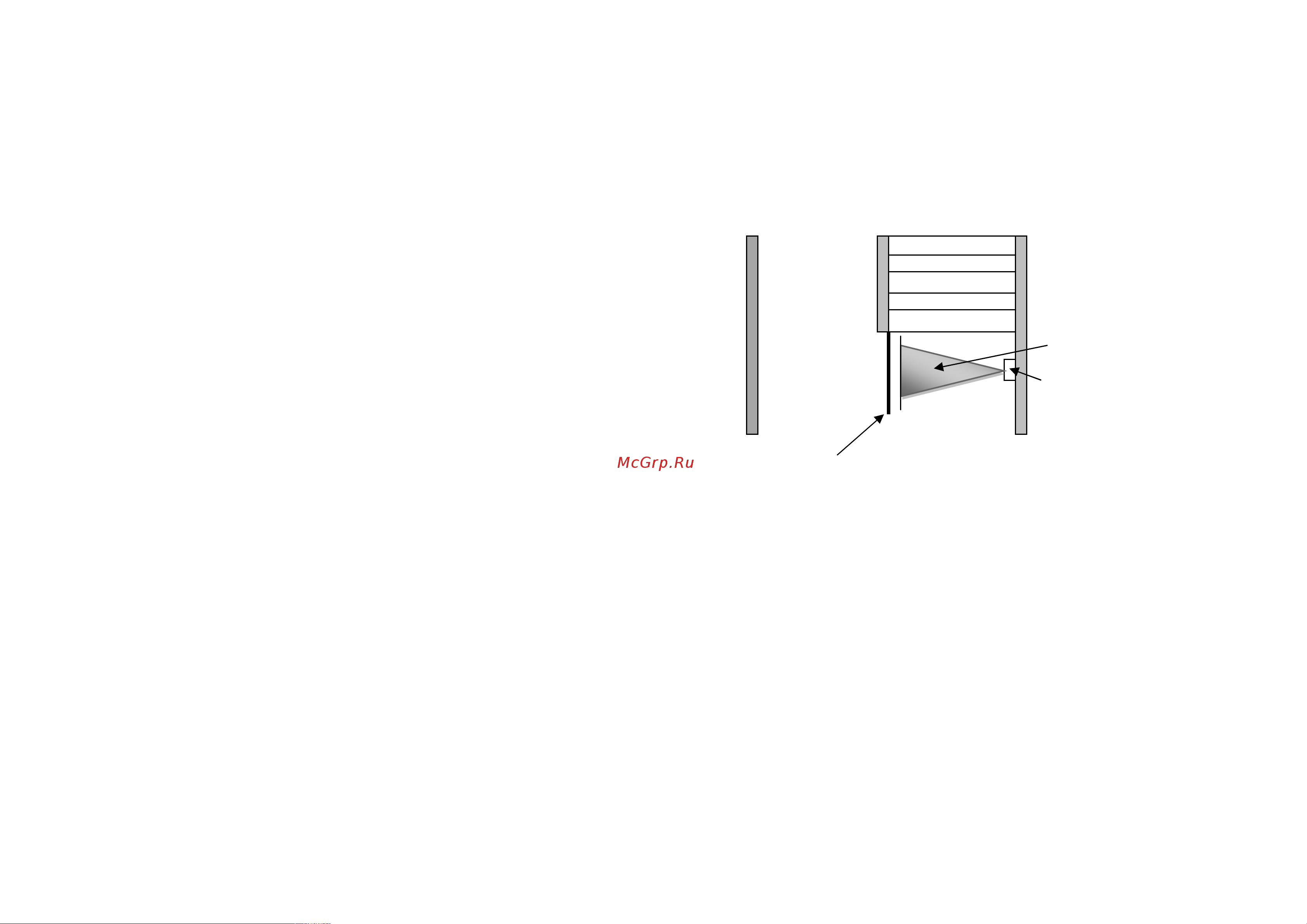

проход лестница
зона действия датчика
датчик присутствия
временное препятствие при настройке датчика
На плате датчика имеется перемычка. С ее помощью можно
изменять способ формирования выходного сигнала датчика. При
перемычке, установленной в положение 1 выход датчика
(открытый коллектор) изменяет свое состояние по результатам
каждого измерения, которые происходят 20 раз в секунду. Если
же перемычка установлена в положение 2, то выход датчика
становится нормированным, когда, при срабатывании датчика,
на его выходе формируется сигнал длительностью 0,5 сек и пауза
0,5 сек.
Если два датчика необходимо установить в непосредственной
близости друг от друга, следите за тем, чтобы направление
действия датчиков было разнонаправленным (датчики не
должны «смотреть» друг на друга).
Указанную выше процедуру настройки необходимо провести
для всех установленных датчиков. После настройки датчиков
присутствия можно переходить к программированию
контроллера.
