-12-

Таблица 4

Вид газа

Н, мм

Вид газа

Н, мм

Жидкий газ

Газ Метан

Вновь затянуть винт “1”. Установить все элементы, снятые

перед этим, действуя в обратном порядке.

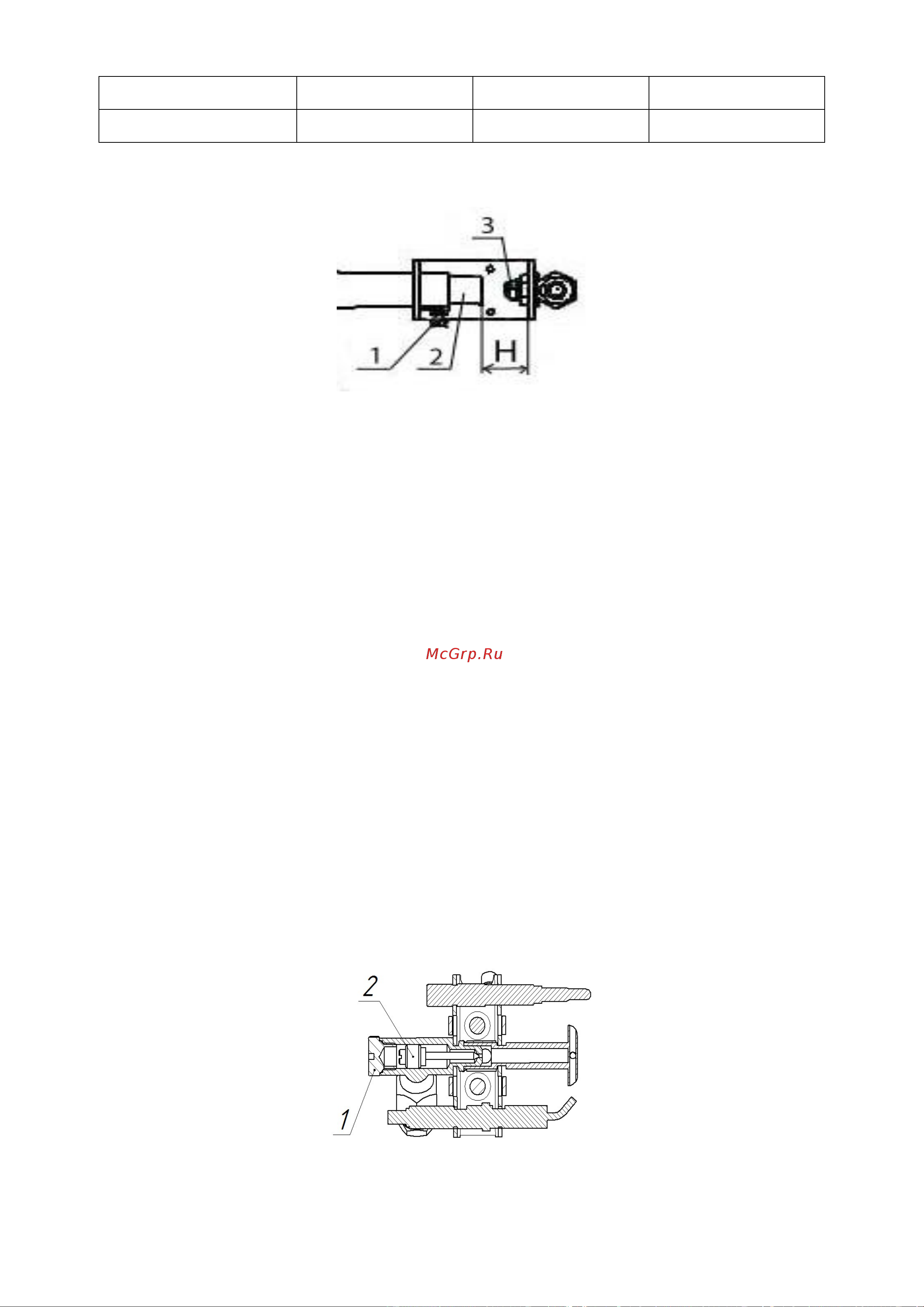

Рис.4

1-Винт, 2-Втулка,3-форсунка.

8.4. РЕГУЛИРОВКА МИНИМАЛЬНОГО УРОВНЯ ПЛАМЕНИ

Разожгите основную горелку аппарата. Поверните ручку

крана против часовой стрелки до символа малого огня (рис.

2в). Снимите ручки крана поз.2 (рис.1), после чего открутите

или закрутите регулировочный винт сбоку от крана настолько,

чтобы получить равномерное малое пламя. Установите ручку

крана на место и проверьте устойчивость пламени горелки

(при повороте ручки управления из положения максимального

пламени в положение минимального пламени, пламя не долж-

но погаснуть). Заводская настройка для метана: регулировоч-

ный винт полностью завинчен в направлении часовой стрелки

и отвинчен на 1/2 оборота. Для регулировки минимального

уровня при использовании сжиженного газа регулировочный

винт необходимо полностью завинтить в направлении часовой

стрелки.

Рис.5

1-Заглушка, 2-Пилотная форсунка.
