8.1. ДАВЛЕНИЕ ПОСТУПАЮЩЕГО ГАЗА.

Перед запуском плиты необходимо проверить давление поступающего газа.

Давление поступающего газа должно быть замерено при помощи манометра с

минимальным разрешением 10 Па (например, “U”-образный манометр).

Для подключения манометра к плите следует воспользоваться отводом на

коллекторе, который заглушен затяжным винтом “4” (рис.9).

Для доступа к отводу необходимо снять решетки “1”, горелки “2” и лоток “3”

для сбора пролившейся жидкости.

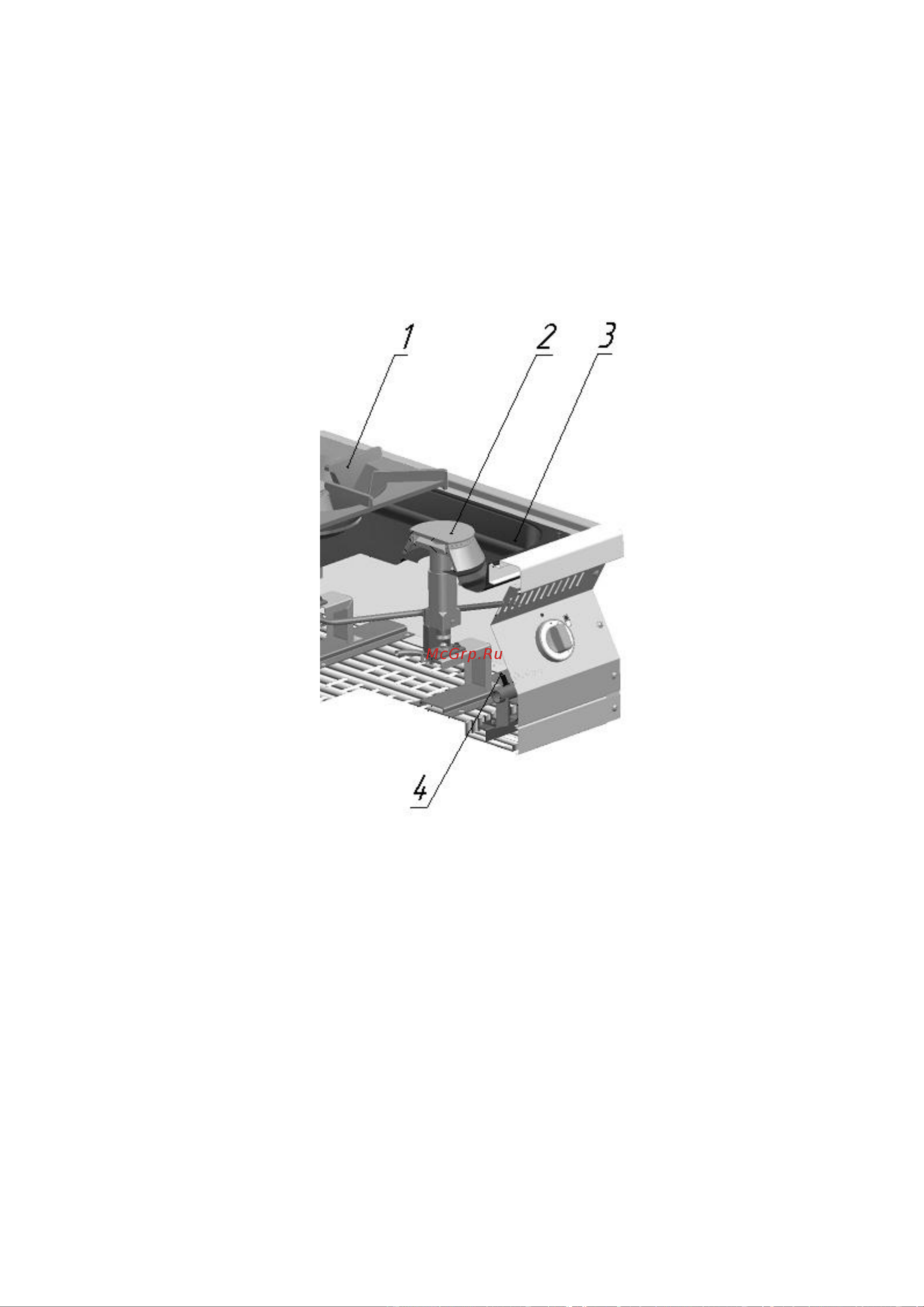

Рис. 9

1 – Решетка; 2 – Горелка;

3 – Лоток; 4 – Затяжной винт

Затем вывинтить затяжной винт “4” и подключить к отводу гибкий шланг “U”-

образного манометра;

Замерить давление поступающего газа. В том случае, если давление

выходит за пределы, приведенные в табл. 1, плита ни в коем случае не должна

запускаться в действие. Об этом должно быть поставлено в известность

соответствующее ведомство.

После выполнения операций по замеру давления поступающего газа

следует отсоединить гибкий шланг, снять“U”-образный манометр и вновь

завинтить затяжной винт “4”.

Вновь установить на место снятые детали, действуя в обратном порядке.

8.2. ТЕПЛОВАЯ МОЩНОСТЬ

После запуска плиты необходимо проверить тепловую мощность плиты.
