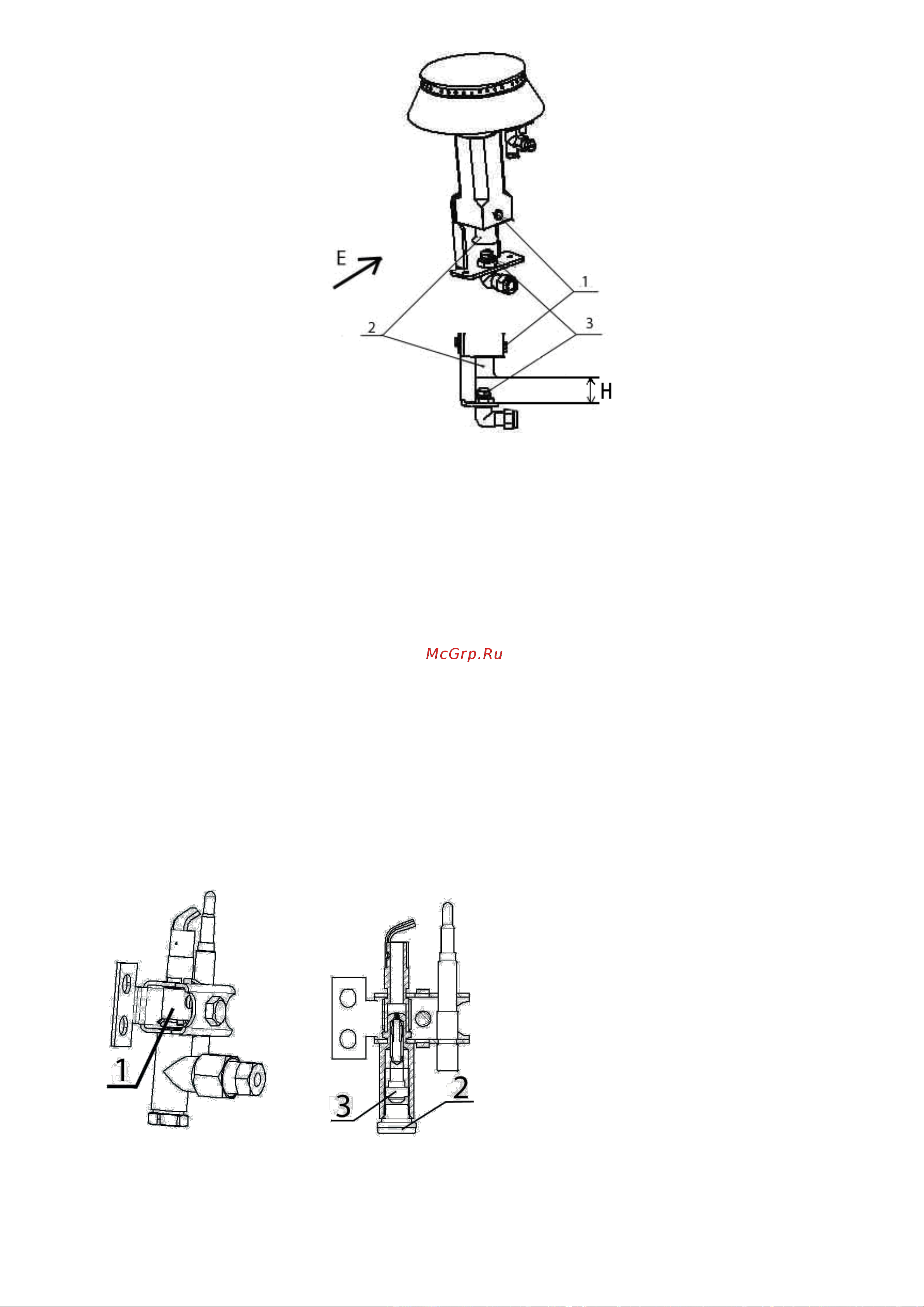

Рис. 10 Горелка стола

1-Винт, 2-Втулка, 3-Форсунка

8.4. ПЕРЕНАСТРОЙКА НА ДРУГОЙ ТИП ГАЗА

Перенастройка плиты на другой тип газа осуществляется специалистами

сервисной службы.

В том случае, если возникает необходимость перенастройки плиты под иной

тип газа, например, с жидкого газа на газ метан, или наоборот, необходимо

выполнить замену форсунок “3” основных горелок стола (см.рис.10), и провести

регулировку подачи первичного воздуха (см. раздел 8.3).

Диаметр форсунки приведен на самой форсунке в сотых долях миллиметра.

Для регулировки сопел запальных горелок (пилот) стола необходимо

разобрать их, для чего необходимо отвернуть заглушку поз. “2” (рис.11),

повернуть на 2÷2,5 оборота по часовой стрелке сопло поз. “3”. Сборка

производится в обратном порядке.

После регулировки сопла, при необходимости, отрегулируйте подачу

первичного воздуха к запальной горелке. Регулировка осуществляется

вращением втулки поз. “1”.(рис 11)

Рис. 11 Запальная горелка стола (пилот)

После окончания работы плиту отключить от газовой сети.
