-9-

- пламя не пропадает при горячей горелке.

Регулировка первичного воздуха не требуется как для сжиженного так и для

природного газа. Для обеспечения доступа к соплу необходимо снять лицевую па-

нель. Затем ослабить винт “1” и снять кронштейн “2” (рис.4). Установить все элемен-

ты, снятые перед этим, действуя в обратном порядке.

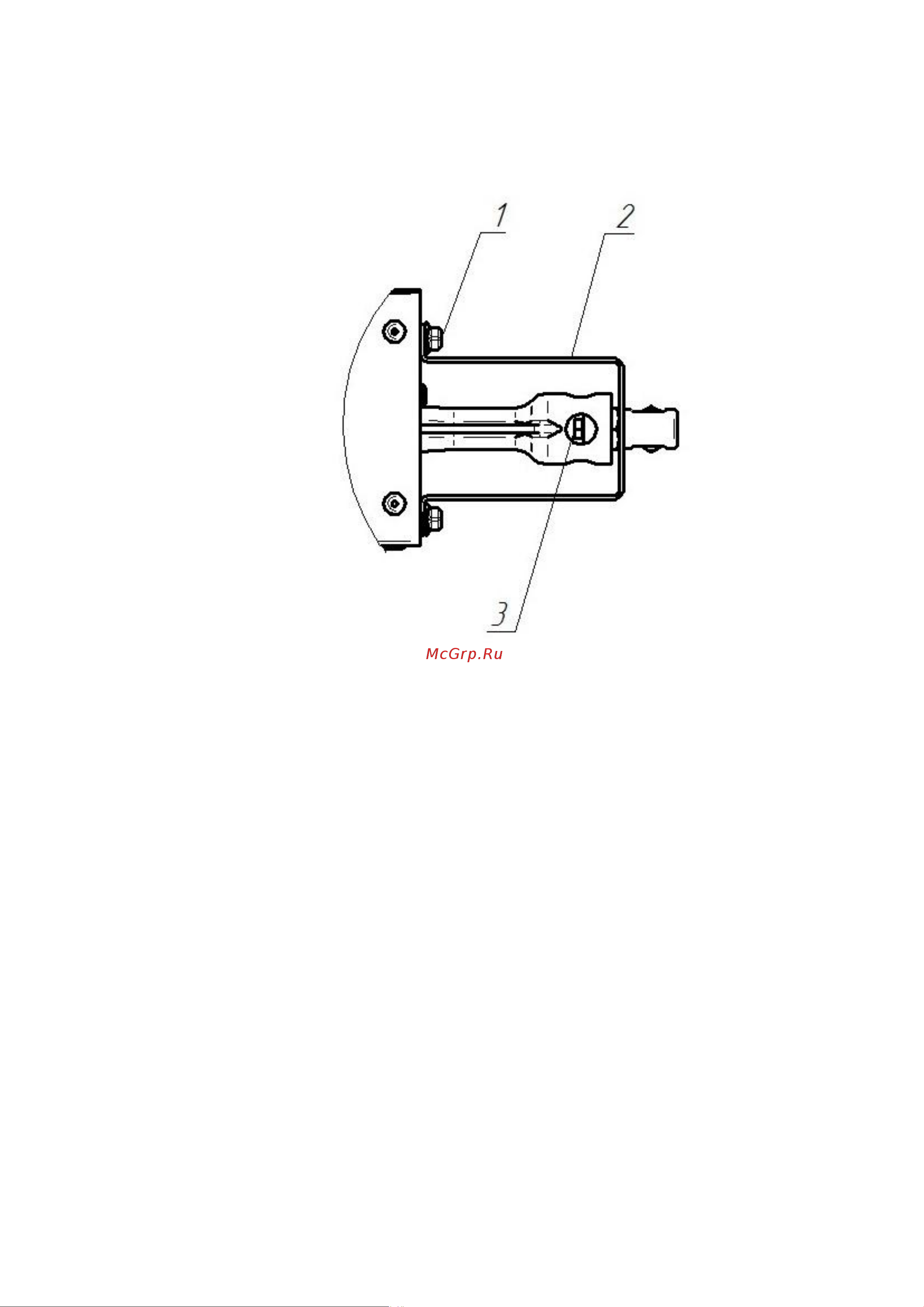

Рис.4

1-Винт 2-Кронштейн 3-Форсунка

8.4. РЕГУЛИРОВКА МИНИМАЛЬНОГО УРОВНЯ ПЛАМЕНИ

Разожгите основную горелку мармита. Поверните ручку крана-термостата про-

тив часовой стрелки к символу «1» (рис. 2б). Дождитесь разогрева и перехода ос-

новной горелки на минимальное пламя. Снимите ручку крана поз.2 (рис.1), после че-

го открутите или закрутите регулировочный винт сбоку от крана настолько, чтобы

получить равномерное малое пламя. Установите ручку крана на место и проверьте

устойчивость пламени горелки (при повороте ручки управления из положения «8» в

положение «1», пламя не должно погаснуть). Заводская настройка для метана: регу-

лировочный винт полностью завинчен в направлении часовой стрелки и отвинчен на

34 градуса. Для регулировки минимального уровня при использовании сжиженного

газа регулировочный винт необходимо полностью завинтить в направлении часовой

стрелки.

8.5 ПЕРЕНАСТРОЙКА НА ДРУГОЙ ТИП ГАЗА

Перенастройка изделия на другой тип газа осуществляется специалистами

сервисной службы.

В том случае, если возникает необходимость перенастройки изделия под иной

тип газа, например, с сжиженного газа на газ метан, или наоборот, необходимо вы-

полнить замену форсунки “3” рис.4, пилотной форсунки "3" (рис.5), провести регу-

лировку подачи первичного воздуха (см. раздел 8.3) и выставить минимальное пла-

мя (см. раздел 8.4).

Диаметр форсунки приведен на самой форсунке в сотых долях миллиметра.
