ПОДКЛЮЧЕНИЕ СЕТЕВОЙ КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ

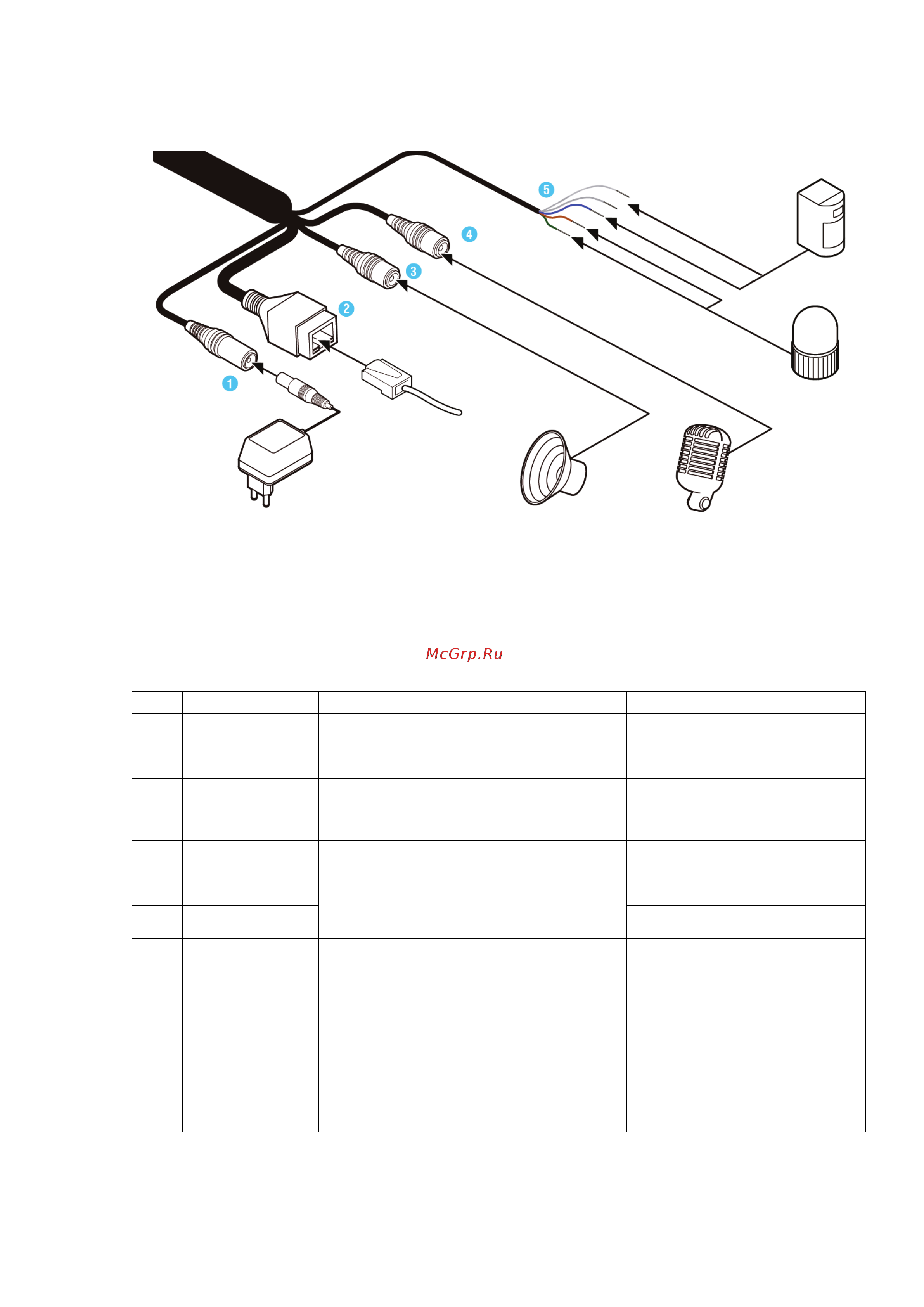

Все основные разъемы видеокамеры изображены на рисунке 1.
Рисунок 1
Таблица 1
№
Наименование
Назначение
Тип
Функция
1 DC 12 В
Подключение
источника
электропитания
Под коннектор
FW-16
Для подачи напряжения
DC 12 В
2
LAN
Подключение
Ethernet-кабеля
Под коннектор
8P8C (RJ45)
Передача данных, передача
электропитания по
технологии PoE
3 AUDIO OUT
Подключение
приемника
/передатчика
аудиосигнала
RCA
Выход аудио на пассивное
звуковое устройство
(например, наушники).
4 AUDIO IN Вход аудио от микрофона.
5
Тревожный
вход/выход
Подключение
приемника/
передатчика
тревожного
сигнала
Клеммная
колодка с
зажимом
Вход тревоги предназначен
для получения сигнала с
внешнего тревожного
извещателя.
Коричневый: Alarm OUT
Зелёный: Alarm OUT GND
Синий: Alarm IN 1
Белый: Alarm IN 2
Серый: Alarm IN GND
Сирена
(тревожный выход)
Датчик
(тревожный вход)
Микрофон
Соединение
с сетью
Элекропитание
