ПОДКЛЮЧЕНИЕ СЕТЕВОЙ КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ

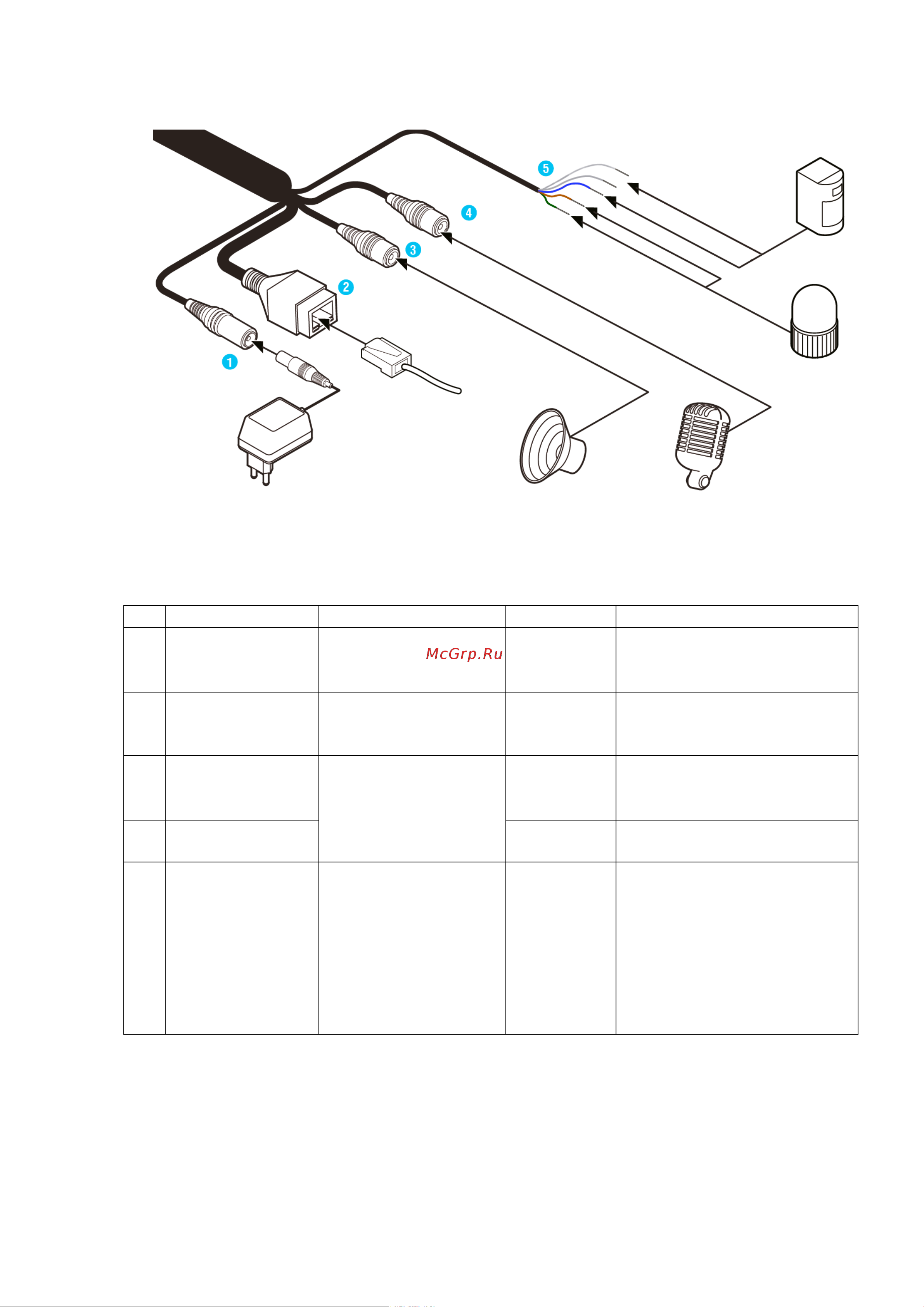

Все основные разъемы видеокамеры изображены на рисунке 1.
Рисунок 1 Разъемы видеокамеры
Таблица 1
№
Наименование
Назначение
Тип
Функция
1
DC 12 В
Подключение
источника
электропитания
Под
коннектор
FW-16
Для подачи напряжения DC
12 В
2
LAN
Подключение
Ethernet-кабеля
Под
коннектор
8P8C (RJ45)
Передача данных, передача
электропитания по
технологии PoE
3
AUDIO OUT
Подключение
приемника
/передатчика
аудиосигнала
RCA
Выход аудио на пассивное
звуковое устройство
(например, наушники).
4
AUDIO IN
RCA
Вход аудио от микрофона.
5
Тревожный
вход/выход
Подключение
приемника/
передатчика
тревожного сигнала
Клеммная
колодка с
зажимом
Вход тревоги предназначен
для получения сигнала с
внешнего тревожного
извещателя.
Коричневый: Alarm OUT
Зелёный: Alarm OUT GND
Синий: Alarm IN
Серый: Alarm IN GND
