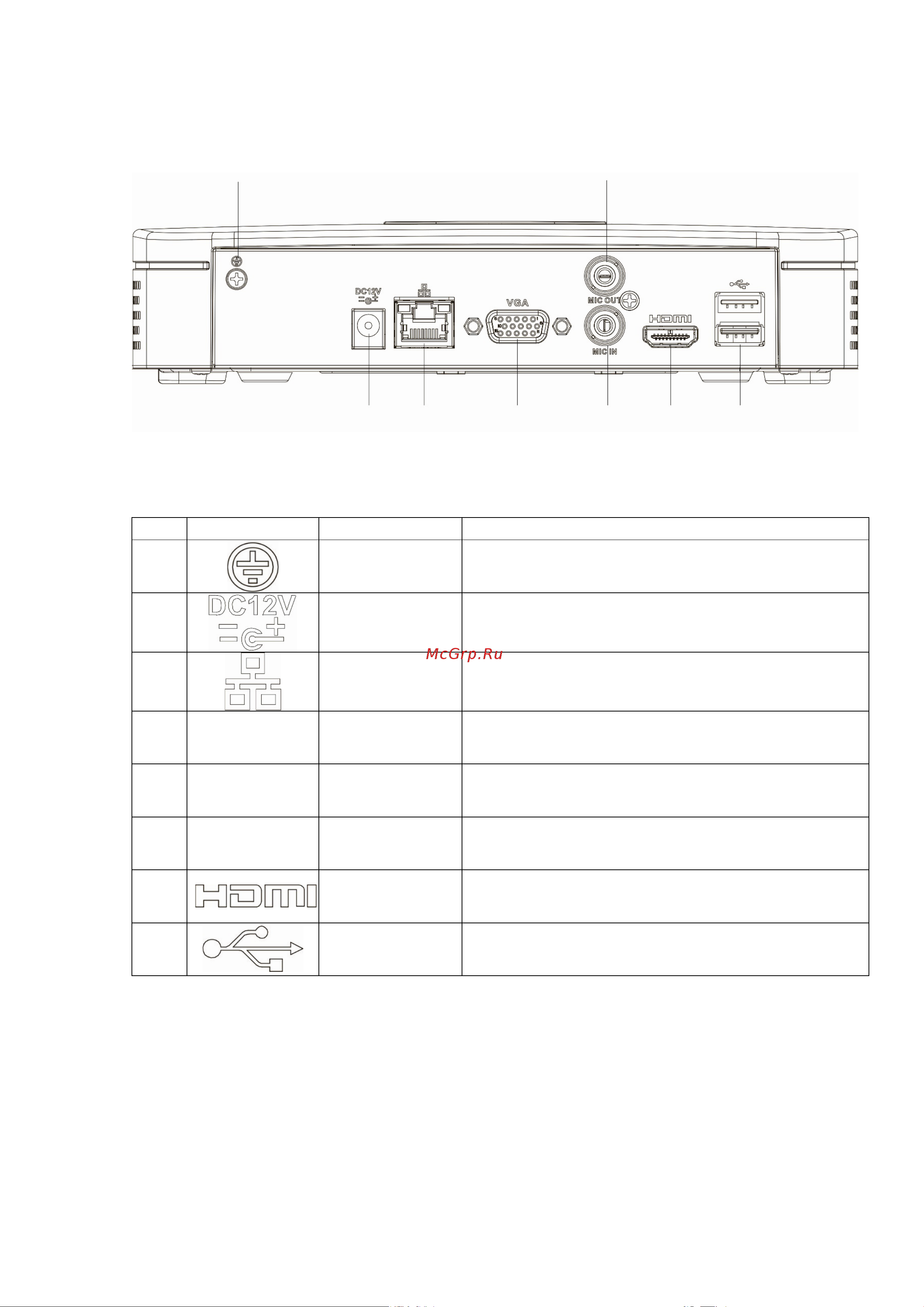

Описание разъемов задней панели регистраторов приведено таблицах 2-3.

Внимание: компоновка и наличие дополнительных разъемов могут быть

изменены в зависимости от модификации устройства.

Для устройств: RVi-1NR04120, RVi-1NR08120

Рис. 2

Таблица 2

№

Символ

Наименование

Описание

Заземление

Зажим для подключения заземляющего

контакта.

Питание

Разъем для подключения БП DC12 В

Сетевой порт

Разъем для подключения регистратора к сети

(10Base-T/100Base-TX)

4 VGA Видеовыход

Разъем для подключения монитора c

интерфейсом VGA

5 AUDIO OUT Аудио выход

Разъем для подключения устройства

воспроизведения аудио сигнала (RCA).

6 AUDIO IN* Аудио вход

Разъем для подключения источника аудио

сигнала (RCA).

Видеовыход

Разъем для подключения монитора c

интерфейсом HDMI

USB

Разъем для подключения переносных

накопителей и мыши
