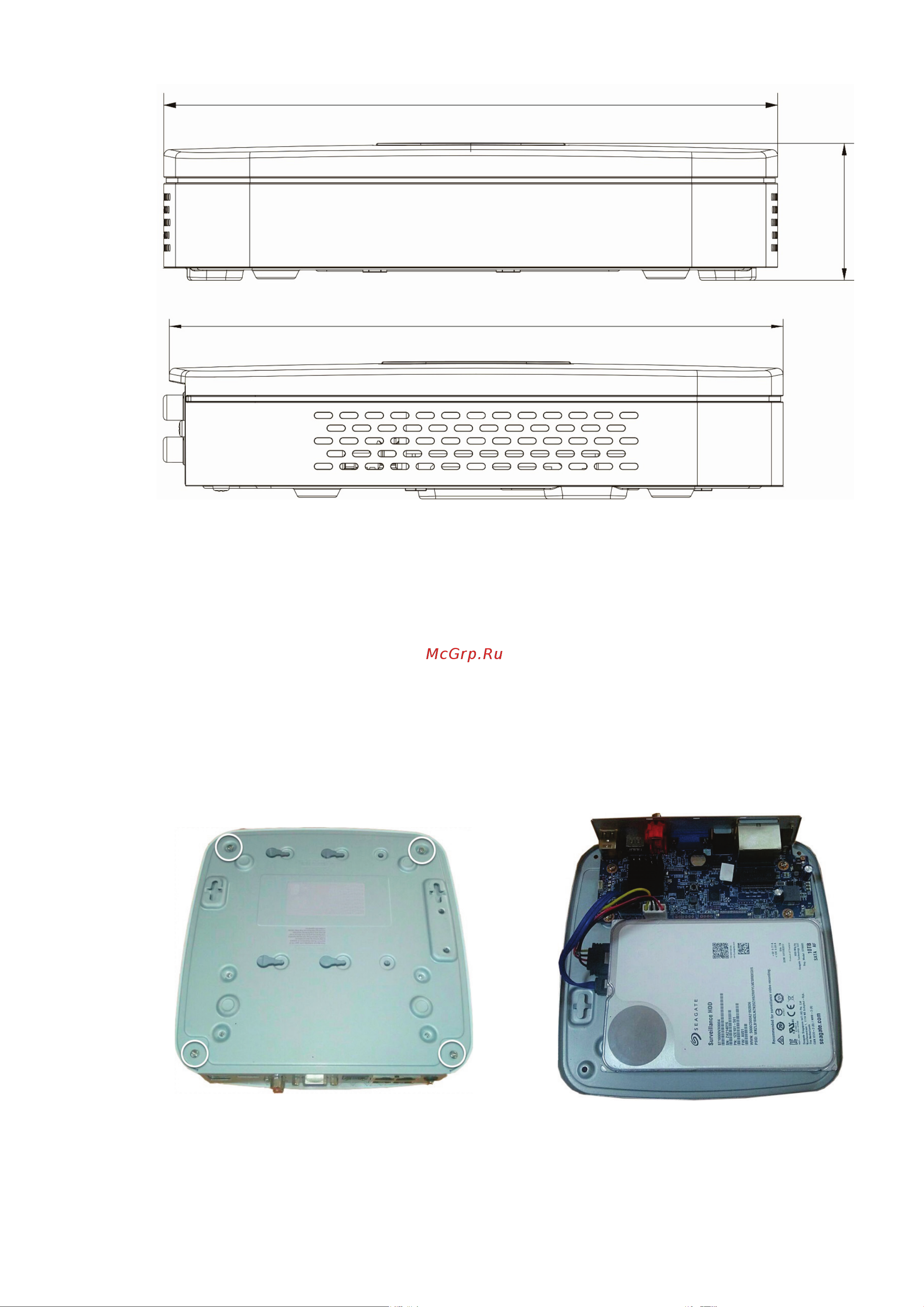

Габаритные размеры (мм) видеорегистратора представлены на рисунке 4.

Рис. 4

УСТАНОВКА HDD

Используйте SATA кабели и винты крепления HDD из комплекта поставки.

Внимание: используйте жесткие диски, предназначенные для видеонаблюдения.

Пошаговая инструкция по установке HDD

1) Открутите винты крепления крышки регистратора на основании видеорегистратора

(винты отмечены на рисунке 5), затем снимите верхнюю крышку.

2) Прикрутите HDD к основанию регистратора и подключите SATA кабель и кабель

питания, как показано на рисунке 6. Прикрутите верхнюю крышку.

205

Рис. 5

Рис. 6
