9
VTS оставляет за собой право вносить изменения без предварительного уведомления
OMM_HE_SEC_ver 1.7
маркировка
составная часть
связь
примечания
1
реле
производитель
-
2
разъемы
обогревателей
производитель
-
3
обогреватель
производитель
-
4
реле давления
производитель
трубы реле давления подключаются пользователем
5
разъемы управления -
сигнализация
Пользователь
-
6
1 фазные разъемы
питания
Пользователь
-
7
Автоматические
выключатели
Пользователь
для силовых ящиков 6x18 подключите силовой кабель к
центральным автоматическим выключателям.
8
разъемы управления -
элементы управления
Пользователь
-
Табела 11 - описание маркировки видов КРУЭ
Представленные виды блоков питания предназначены для иллюстрации расположения компонентов внутри их корпуса.
Обратите внимание, что они являются только иллюстративными - при выполнении электрических подключений всегда
следуйте схемам подключения, приведенным в главе 5 - Схемы подключения..
Термостат
Функционал термостата основан на свойствах биметаллического элемента - он размыкает контакты цепи управления
нагревателем при температуре воздуха около термостата 65 ° С. После аварийного отключения нагреватель включается
автоматически при включении температура воздуха снижается на 20 ° C. После преднамеренного или аварийного (вызванного
перегревом) отключения питания приточный вентилятор должен работать определенное время (0,5–5 мин), чтобы
нагреватели достигли нормальной температуры.
Термостат является интегрированным, устанавливаемым на заводе компонентом каждой секции нагревателя и не требует
дополнительной сборки или электрического подключения установщиком.

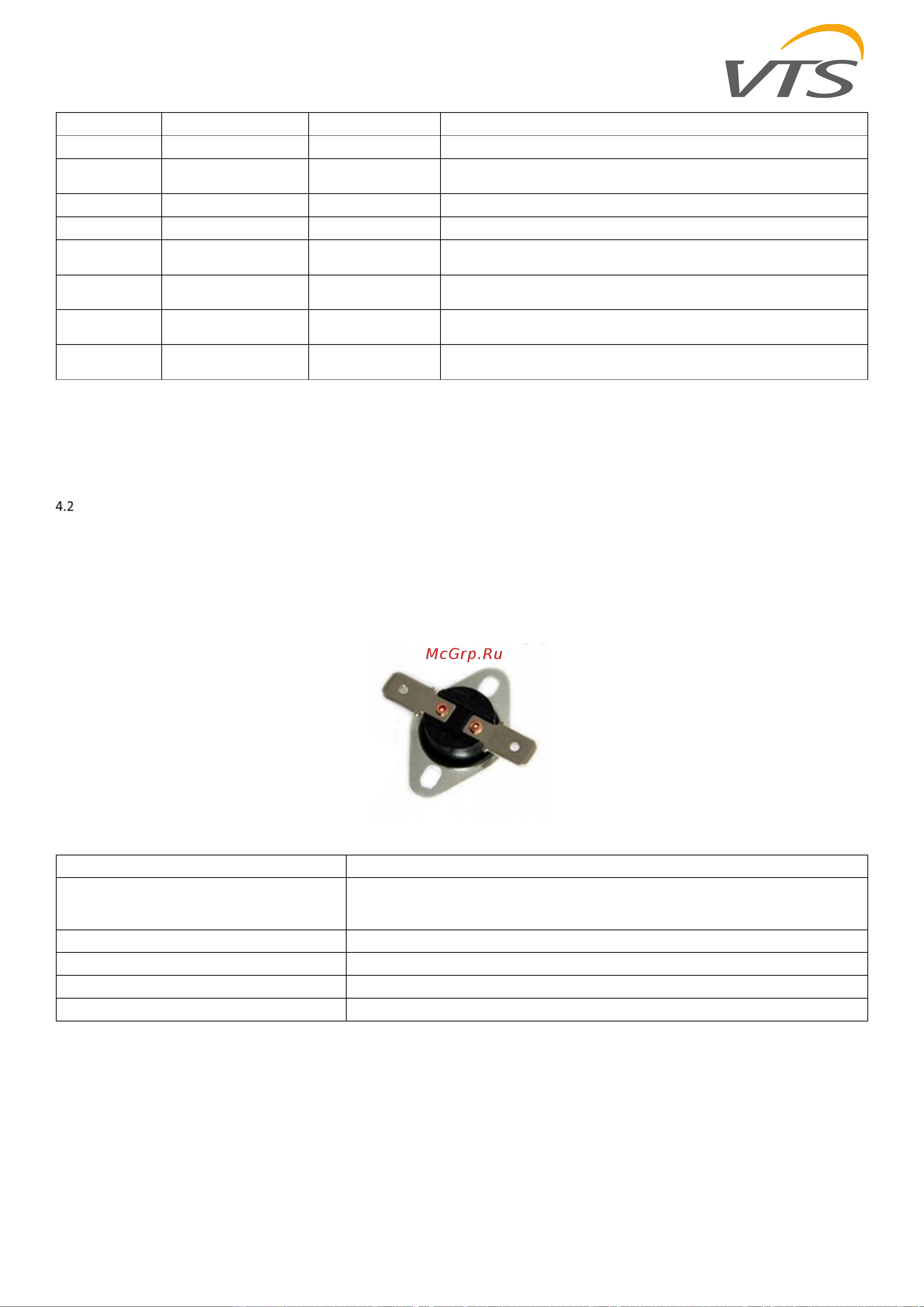

Фигура 6 – термостат
функция
защита ТЭНа от перегрева (контроль температуры нагревательных элементов)
состав
-металлический корпус
-два винтовых клеммы
-биметаллический элемент с функцией NC контакта
номинальное рабочее напряжение [V DC]
30
тип выходного сигнала
свободное напряжение (переключающий контакт)
температура активации [°C]
65±3
температурный гистерезис [°C]
17±3
Таблица 12 – данные термостата
