ЭЛЕМЕНТЫ КОРПУСА И РАЗЪЕМЫ

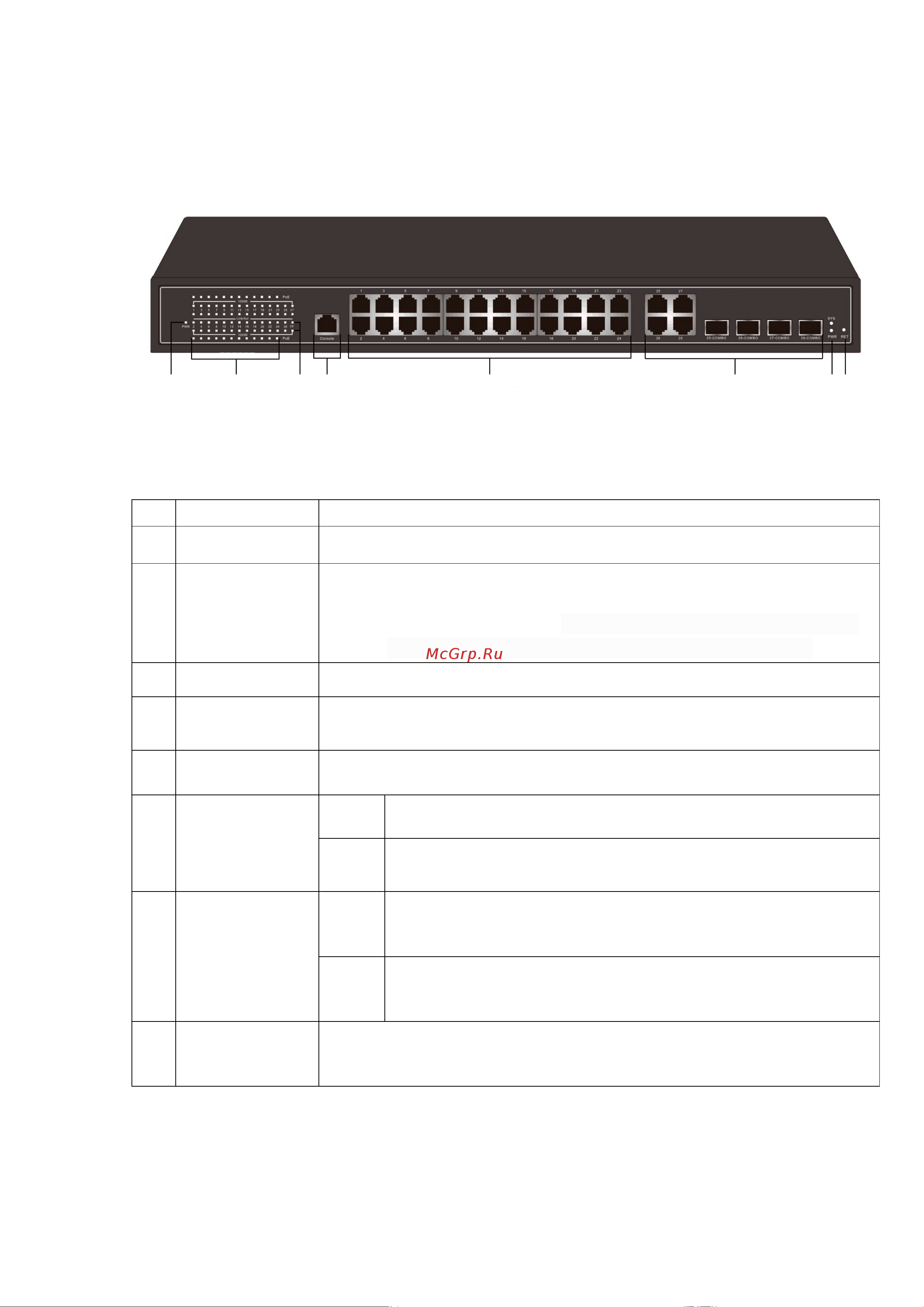

Расположение основных элементов устройства приведено на рисунках 1-2, описание –

в таблице 1.

Внимание! Всегда заземляйте устройство во время эксплуатации во избежание

накопления статического заряда.

Рис. 1

Таблица 1

№

Наименование

Описание

1 Power

Индикатор электропитания устройства

2 Индикаторы PoE

Обозначает подачу электропитания устройству по технологии PoE.

Если индикатор горит желтым, то питание подается нормально,

если мигает - это говорит о коротком замыкании в цепи нагрузки

или превышении допустимой мощности потребления

3 Link/Act Индикаторы сетевого соединения портов.

Консольный порт

Используется для управления устройством через консоль.

5 PoE порты

Сетевые порты для подключения сетевых устройств с поддержкой

PoE.

6 Combo порты

SFP

Сетевые порты для подключения сетевых устройств через

оптоволоконный кабель.

LAN Сетевые порты для подключения сетевых устройств.

7 Индикаторы

SYS

Индикатор состояния коммутатора. Мигание индикатора

означает нормальную работу устройства. При нарушениях

работы коммутатора индикатор будет гореть непрерывно.

PWR Индикатор электропитания устройства

8 Reset Применяется для сброса устройства на заводские настройки
