12
нормативам с учетом маркировок на табличке и в соответствии со схемой
электрической принципиальной.
Для АКО-40/1Н-С-00, АКО-40/1Н-С-01, АКО-40/1Н-С-02, АКО-90/1П-С-00,
АКО-90/1П-С-01, АКО-90/1П-С-02, АКО-90/1КП-С-00, АКО-90/1КП-С-01, АКО-
90/1КП-С-02:
подключите аппарат к электросети (2N/РЕ 400В 50Гц, трехфазная
пятипроводная сеть с тремя фазовыми проводниками, нулевым рабочим и
защитным проводниками) согласно действующему законодательству и
нормативам с учетом маркировок на табличке и в соответствии со схемой
электрической принципиальной.

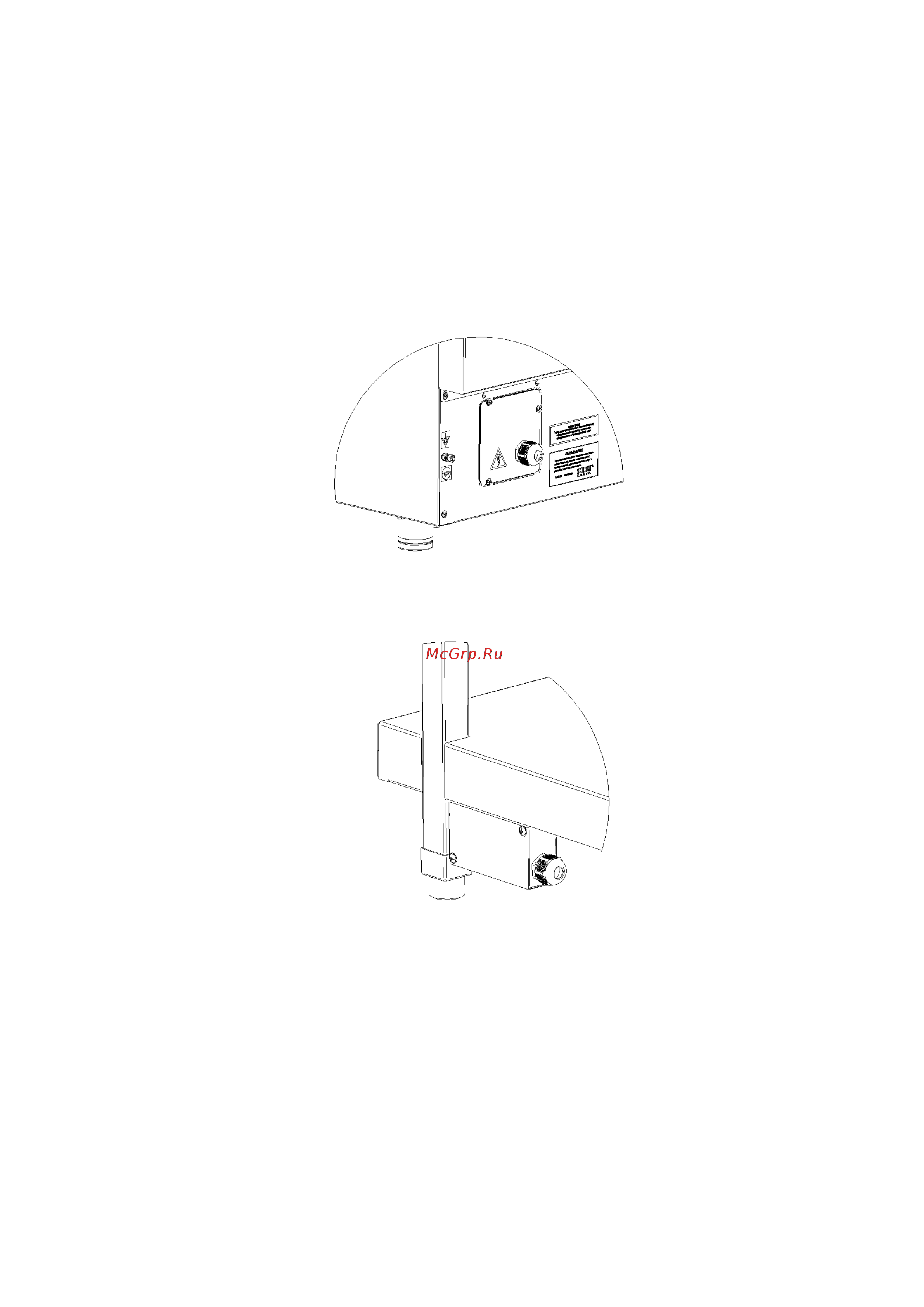

Рис. 5 - Место подключения АКО-40/1Н-С-00, АКО-40/1Н-С-01, АКО-40/1Н-С-02,
АКО-80/1Н-С-00, АКО-80/1Н-С-01, АКО-80/1Н-С-02, АКО-80/2Н-С-00,
АКО-80/2Н-С-01, АКО-80/2Н-С-02
Рис. 6 - Место подключения АКО-90/1П-С-00, АКО-90/1П-С-01, АКО-90/1П-С-02, АКО-
90/1КП-С-00, АКО-90/1КП-С-01, АКО-90/1КП-С-02
Электропитание на изделие подвести шнуром питания в соответствии с
Таблица 3 Руководства через кабельный ввод (гермоввод) на клеммный блок
изделия от электрического шкафа управления через автоматический
выключатель с комбинированной защитой, реагирующий на номинальный
рабочий ток 16А и ток утечки 10 мА для изделий АКО-40/1Н-С-00, АКО-40/1Н-С-
01, АКО-40/1Н-С-02, на номинальный рабочий ток 25А и ток утечки 10 мА для
изделий АКО-80/1Н-С-00, АКО-80/1Н-С-01, АКО-80/1Н-С-02, АКО-80/2Н-С-00,
АКО-80/2Н-С-01, АКО-80/2Н-С-02 и на номинальный рабочий ток 32А и ток утечки
30 мА для изделий АКО-90/1П-С-00, АКО-90/1П-С-01, АКО-90/1П-С-02, АКО-
90/1КП-С-00, АКО-90/1КП-С-01, АКО-90/1КП-С-02.
