21

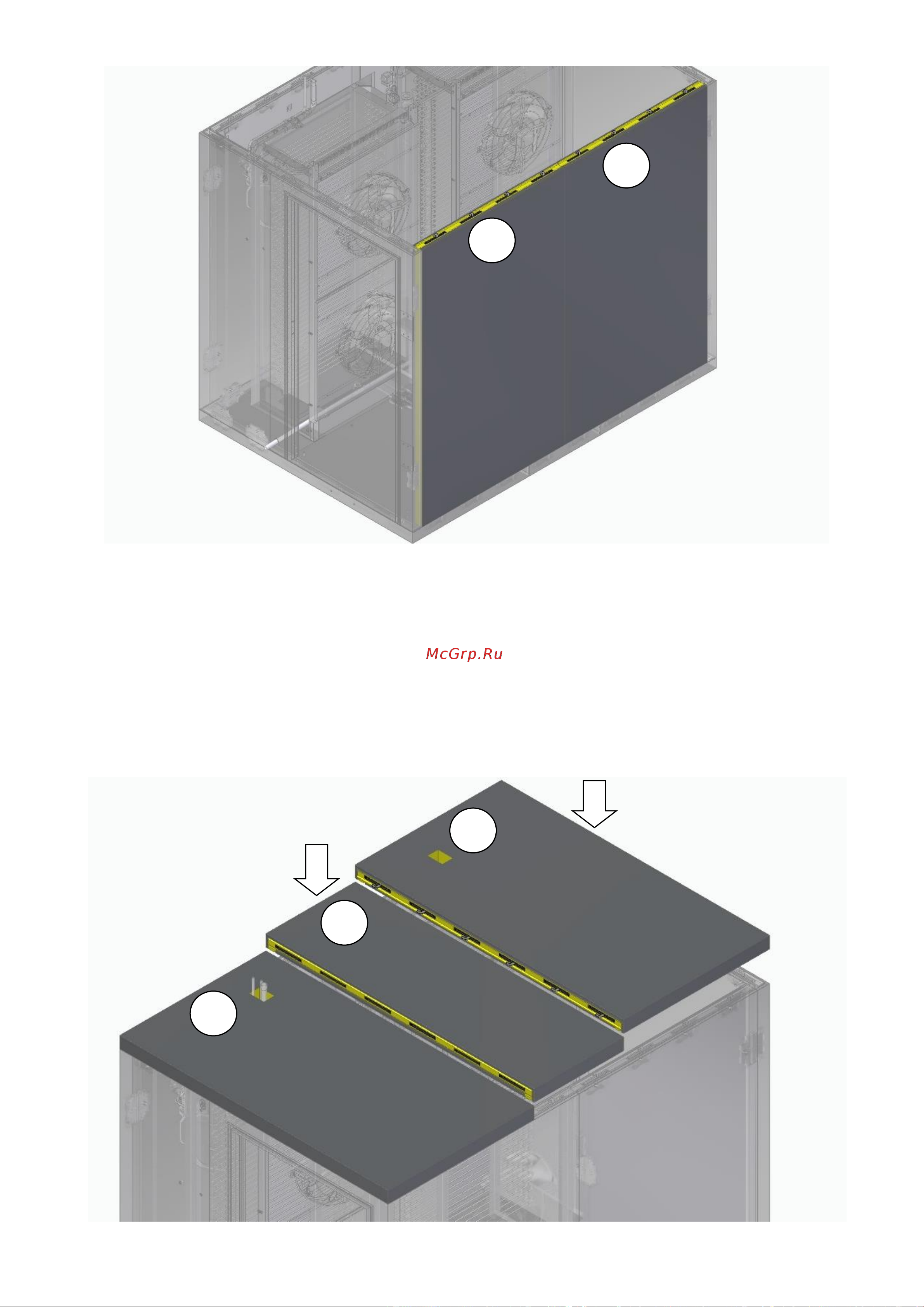

Рис. 19 Установка стеновых панелей
Операция IX – сборка крыши (рис. 20)
Уложить панели крыши в соответствии с номерами 3A, 3B, 3C. Стянуть экс-
центриковые замки. Для камеры ШОКК-201 панели крыши устанавливать в сле-
дующем порядке: 3А, 3D; для камеры ШОКК-203: 3А, 3В, 3Е, 3В, 3С.
Закрепить к крыше кронштейны испарителей болтами М10х25 с шайбами
(4 места).
Установить на место верхние крышки испарителей.
3A
3B
3C
2В
2С
