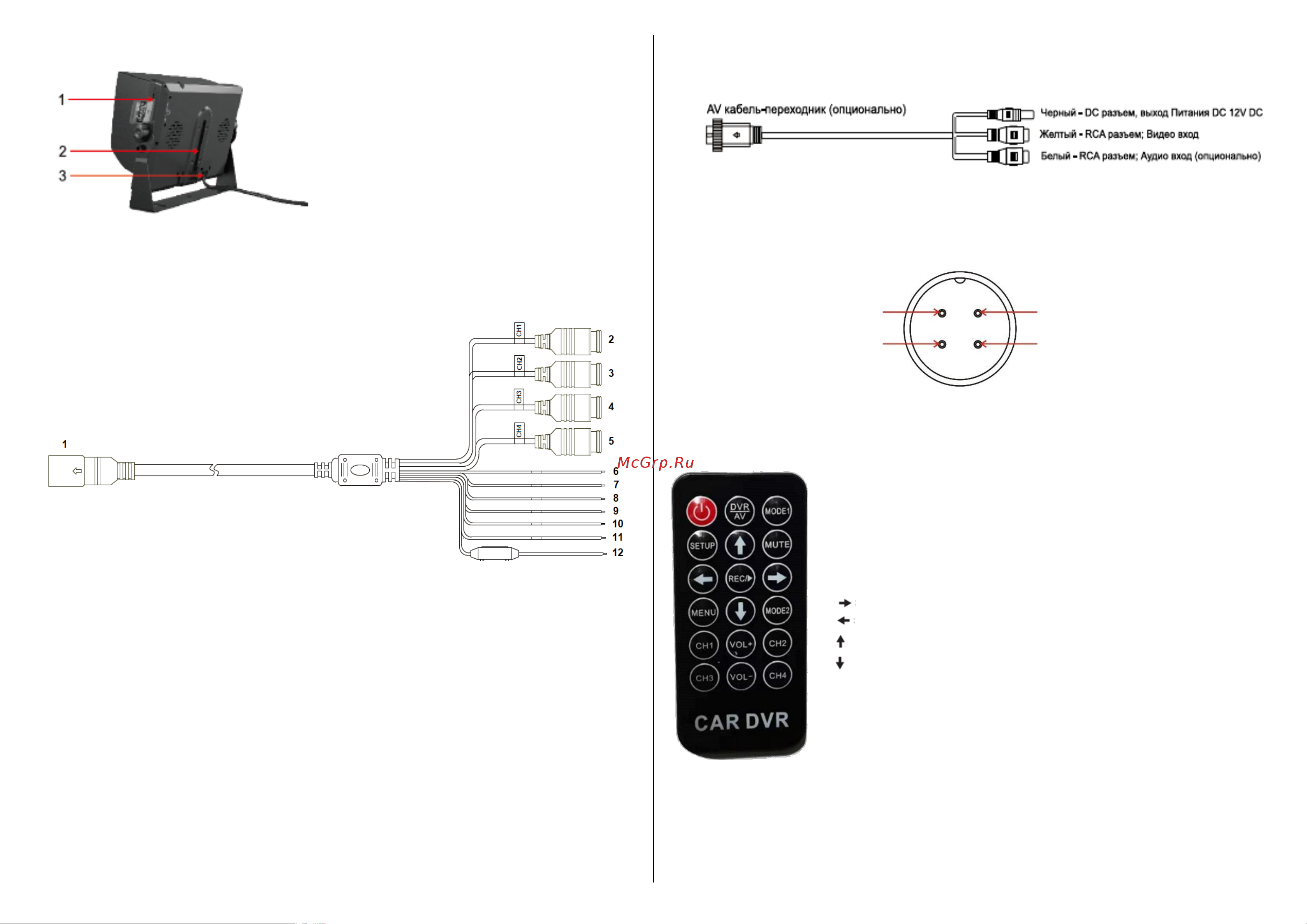

4.3. Способ крепления Изделия на стену приведен на Рисунке 3.

Рис. 3. Вид сбоку и сзади.

4.4. Для подключения Монитора к источнику питания, а также видеокамер и

сигнальных устройств к монитору, используйте соединительный кабель из комплекта

поставки Изделия, Рисунок 4.

Рис. 4. Соединительный кабель.

1. 18-pin разъем кабеля для обеспечения питания Изделия и соединения монитора с

камерами видеонаблюдения

2. 4-Pin разъем «папа»: Видео Вход 1 (CH1).

3. 4-Pin разъем «папа»: Видео Вход 2 (CH2).

4. 4-Pin разъем «папа»: Видео Вход 3 (CH3).

5. 4-Pin разъем «папа»: Видео Вход 4 (CH4).

6. Коричневый провод: Вход Тревоги 1/ сигнал для включения Канала 1 (Trigger1).

7. Зеленый провод: Вход Тревоги 2 / сигнал для включения Канала 2 (Trigger2).

8. Синий провод: Вход Тревоги 3 / сигнал для включения Канала 3 (Trigger3).

9. Серый провод: Вход Тревоги 4 / сигнал для включения Канала 4 (Trigger4).

10. Черный провод: «земля» (GND).

11. Красный провод: +12В-24В DC (ACC).

12. Желтый провод: «зажигание» (B+).

4.5. В зависимости от комплектации, монитор может комплектоваться

дополнительным переходным кабелем 4 pin - RCA /DC.

Рис. 5. Переходной кабель 4 pin - RCA/DC

4.6. Назначение контактов на 4-pin разъеме подключения ТВ камер приведено на

Рисунке 6.

Рис. 6. Назначение контактов 4-pin разъема.

4.7. Выбор режима работы также может осуществляться при помощи Пульта ДУ.

Назначение кнопок Пульта ДУ приведено на Рисунке 7.

Рис. 7. Назначение кнопок Пульта ДУ.

1. Разъем для подключения

SD карты

2. Скоба для крепления на

стену

3. Вход кабеля монитора

+ 12В/24В DC

«Земля»

Видео

Аудио

POWER: нажатие - Вкл. питания / спящий режим; длительное

нажатие – выключение питания.

DVR/AV: Переключение режимов отображения.

MODE1: Переворот

SETUP: Меню

MUTE: Отключение звука (не используется)

REC: Запись/Стоп

: в Меню, значение Больше

: в Меню, значение Меньше

: в Меню, Верхнее значение

: в Меню, Нижнее значение

MENU: Журнал видео файлов

MODE2: переключение в режим Мультиэкран

CH1: в режиме Мультиэкран – переключение на Канал 1

CH2: в режиме Мультиэкран – переключение на Канал 2

CH3: в режиме Мультиэкран – переключение на Канал 3

CH4: в режиме Мультиэкран – переключение на Канал 4

VOL+: Увеличение громкости (не используется)

VOL-: Уменьшение громкости (не используется)
