3. Комплект поставки.

1. Мультиметр GF-AM431TSR v2

1шт.

2. Встроенная литиевая аккумуляторная батарея

1шт.

3. Зарядное устройство со шнуром (micro USB)

1шт.

4. Шнур-переходник (BNC) для подключения видеосигнала на

камеру

1шт.

5. Шнур-переходник для подключения питания 12 В на

видеокамеру

1шт.

6. Шнур-переходник (Jack) для подключения «Аудио»

1шт.

7. Тестер патч-кордов (*опционально, для некоторых моделей)

1шт.

8. Разъем для проверки RS-485

1шт.

9. Ремень для крепления на запястье

1шт.

10. Инструкция

1шт.

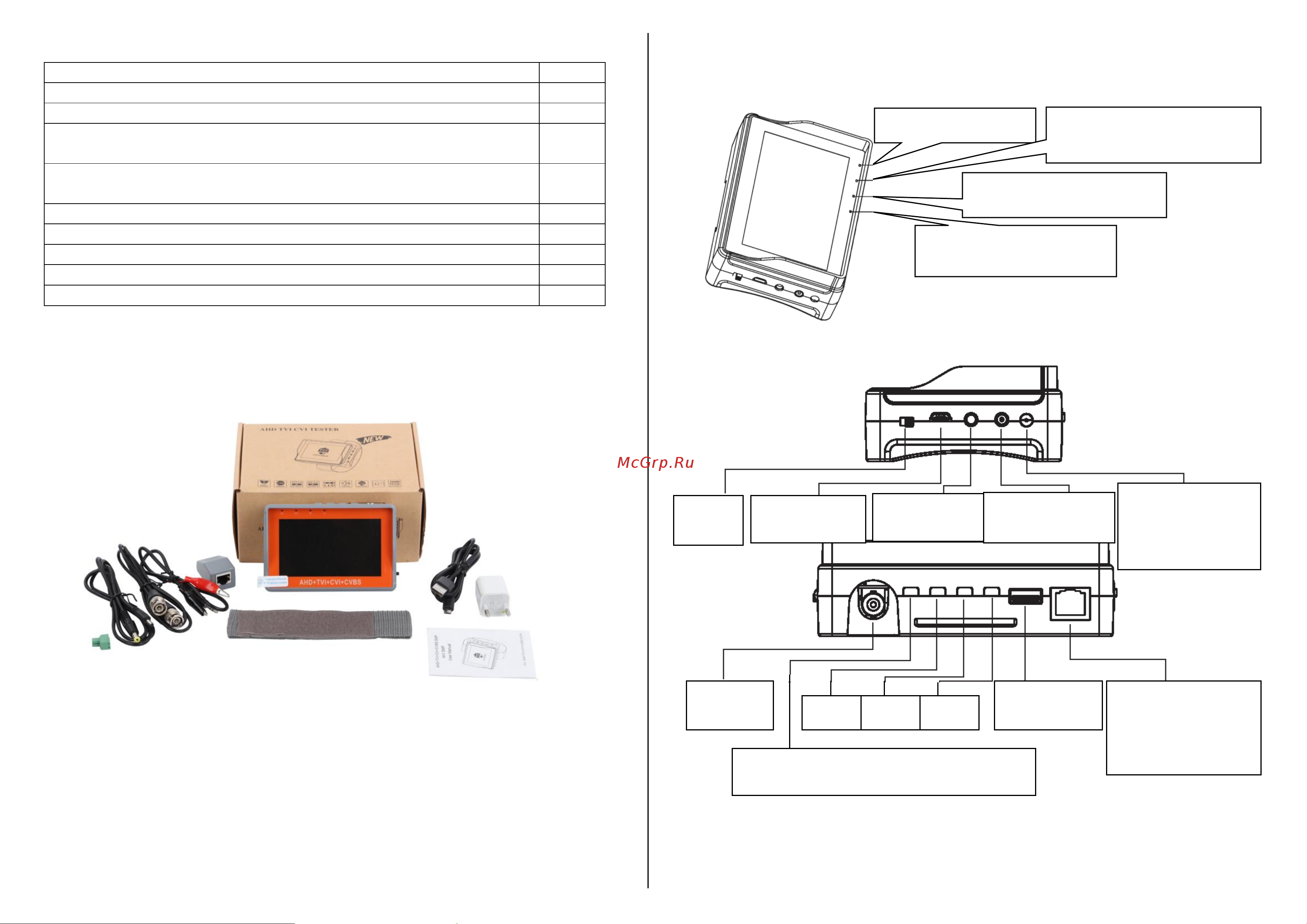

Рис.1 Комплект поставки Изделия.

4. Назначение контактных гнезд и индикаторов Изделия.

4.1. Расположение, назначение гнезд и индикаторов на корпусе Тестера показано

на Рисунках 2 и 3.

Индикатор заряда

Индикатор подключения

штеккера в гнездо 12V out

Индикатор передачи

данных

Индикатор включения

прибора

Рис. 2 Лицевая панель прибора.

Гнездо 12V out

– Выход 12V DC

Индикатор

подключения

штеккера в

гнездо 12V-out

Вход

«Аудио»

Вход 5V от

ЗУ

Вкл /

/ Выкл

Вход

«Видео»

Гнездо для

подключения патч-

кордов

(сканирование

UTP)

Гнездо USB

«Выход 5V»

Меню

←

→

Кнопка включения / выключения

индикаторов
