КОНСТРУКЦИЯ ПРИБОРА И ПРИНЦИП РАБОТЫ

Конструкция прибора предусматривает его использование в настенном положении. Для ввода

проводов в корпус устройства предусмотрены отверстия.

На печатной плате расположены винтовые клеммники XP3 для подключения к изделию сети 220В,

XP5-XP12 для подключения нагрузки. Кроме того, на плате установлен сменный предохранитель F1

по цепи 220В номиналом 2А. На крышке корпуса прибора установлен световой индикатор HL1

«220В», который показывает наличие сетевого напряжения и индикатор HL2 «+12В», который

зеленым свечением индицирует наличие выходного напряжения. Индикатор не горит при коротком

замыкании в нагрузке или отсутствии сети 220В и вспыхивают раз в одну-две секунды при токовой

перегрузке выхода. Кроме того, на плате распределения установлены световые индикаторы работы

каждого канала. При нормальной работе канала индикатор светится красным ровным светом, при

коротком замыкании на канале или токовой перегрузке индикатор, соответствующий номеру канала,

гаснет.

Если причина аварии устранена, то напряжение на выходе возвращается к номинальному

значению. Допускается продолжительная работа изделия в режиме короткого замыкания или

перегрузки. При отсутствии напряжения в сети индикаторы погаснут.

Кроме того, конструкция ИВЭП предусматривает регулирование выходного напряжения с

помощью подстроечного резистора R17. Данную функцию рекомендовано применять при достаточно

большой длине линии питания потребителя, чтобы избежать значительной просадки напряжения на

потребителе.

ПОРЯДОК УСТАНОВКИ.

Установите ИВЭП в месте, где он защищен от механических повреждений и доступа посторонних

лиц.

Произведите монтаж линий, соединяющих ИВЭП с источником сетевого напряжения, и

подключите к нему, соблюдая полярность, цепи питания приборов в соответствии со схемой

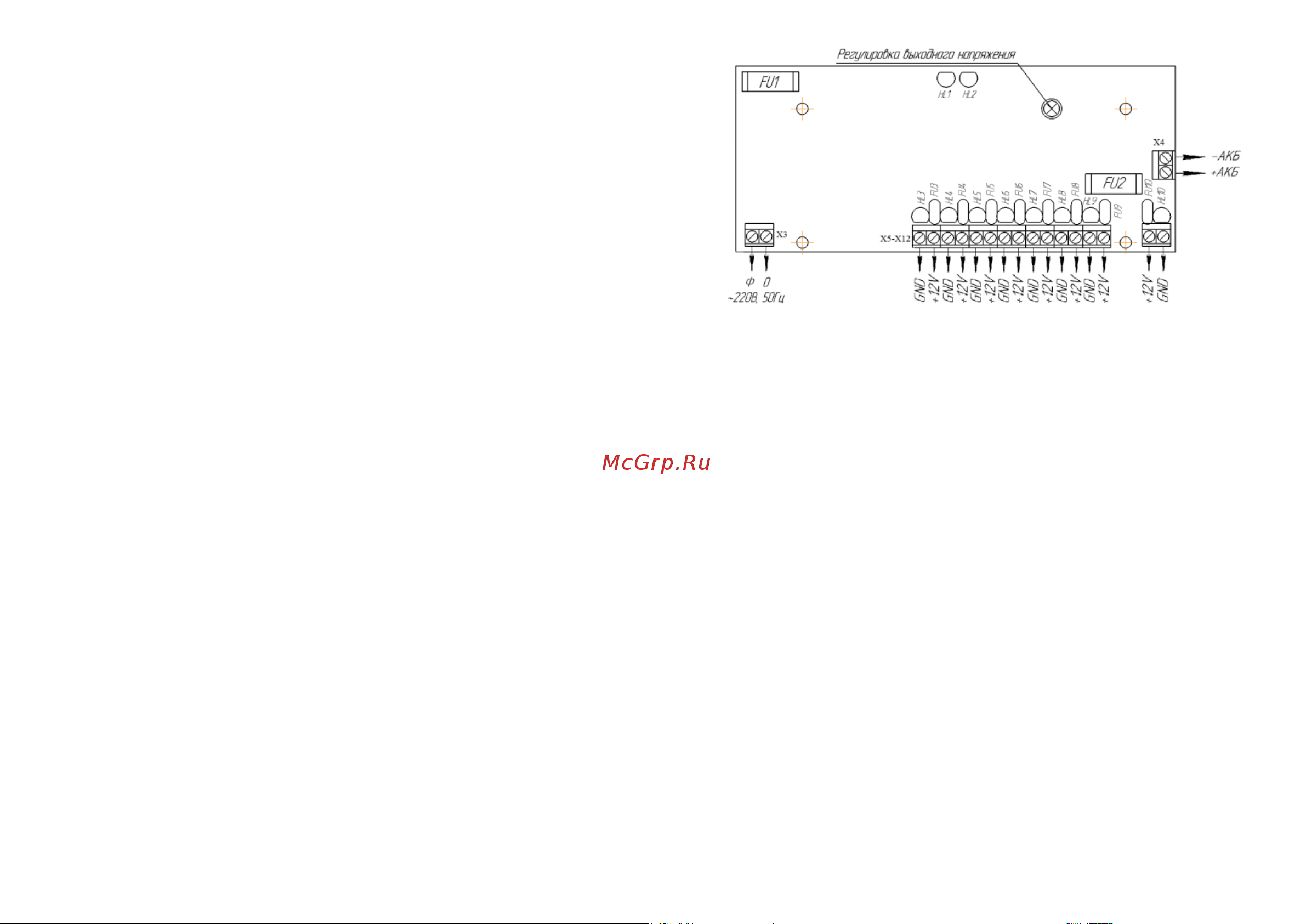

электрической соединений GF-PS12/72W-P-8, показанной на Рисунке 1.

Рис.1

ПОДГОТОВКА К РАБОТЕ

Проверьте работоспособность прибора:

- подайте сетевое напряжение 220В, 50Гц. При этом должны загореться индикаторы наличия

выходного напряжения, свидетельствующие о его работоспособности.

- проверьте соответствие выходного напряжения значению 12В.

На этом проверка закончена.

Подсоедините к клеммам ИВЭП необходимые потребители энергии.

Проверьте правильность монтажа.

Подайте сетевое напряжение. Индикатор наличия выходного напряжения должен гореть ровным,

непрерывным светом.

Закройте крышку прибора и опломбируйте ее.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Меры безопасности при установке и эксплуатации ИВЭП должны соответствовать требованиям

«Правил технической эксплуатации электроустановок потребителей» и «Правил техники

безопасности при эксплуатации электроустановок потребителей».

ПРИ ПЕРЕГРУЗКЕ ОДНОГО КАНАЛА ВОЗМОЖНО КРАТКОВРЕМЕННОЕ

ПОНИЖЕНИЕ НАПРЯЖЕНИЯ НА ВЫХОДЕ +12В ДРУГИХ КАНАЛОВ.

ВНИМАНИЕ!

УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭП ПРОИЗВОДИТЬ ПРИ

ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ. ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ

ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ НОМИНАЛОВ, НЕ ПРЕДУСМОТРЕННЫХ

ИЗГОТОВИТЕЛЕМ.
