КОНСТРУКЦИЯ ПРИБОРА И ПРИНЦИП РАБОТЫ
Конструкция ИВЭП предусматривает его использование в настенном положении. В корпусе
изделия предусмотрены выемки для его крепления, а также возможность крепления прибора на
двухсторонний скотч.
Для доступа к контактным клеммам, расположенных на печатной плате устройства, необходимо
снять две крышки, расположенные по бокам устройства.
На печатной плате расположены винтовые клеммники: Х1 для подключения к изделию питания
220В; Х2 для подключения нагрузки. Там же расположен предохранитель F1 в цепи 220В номиналом
2А. ИВЭП имеет на передней панели световой индикатор «+12В», который красным свечением
индицирует наличие выходного напряжения. Индикатор не горит при коротком замыкании в нагрузке
и вспыхивает раз в одну-две секунды при токовой перегрузке выхода.
Если причина аварии устранена, то напряжение на выходе возвращается к номинальному
значению. Допускается продолжительная работа изделия в режиме короткого замыкания или
перегрузки. При отсутствии напряжения в сети индикатор погаснет.
ПОРЯДОК УСТАНОВКИ
Установите ИВЭП в месте, где он защищен от воздействия атмосферных осадков, механических
повреждений и доступа посторонних лиц.
Произведите монтаж линий, соединяющих ИВЭП с источником сетевого напряжения, и
подключите к нему, соблюдая полярность, цепи питания приборов в соответствии со схемой

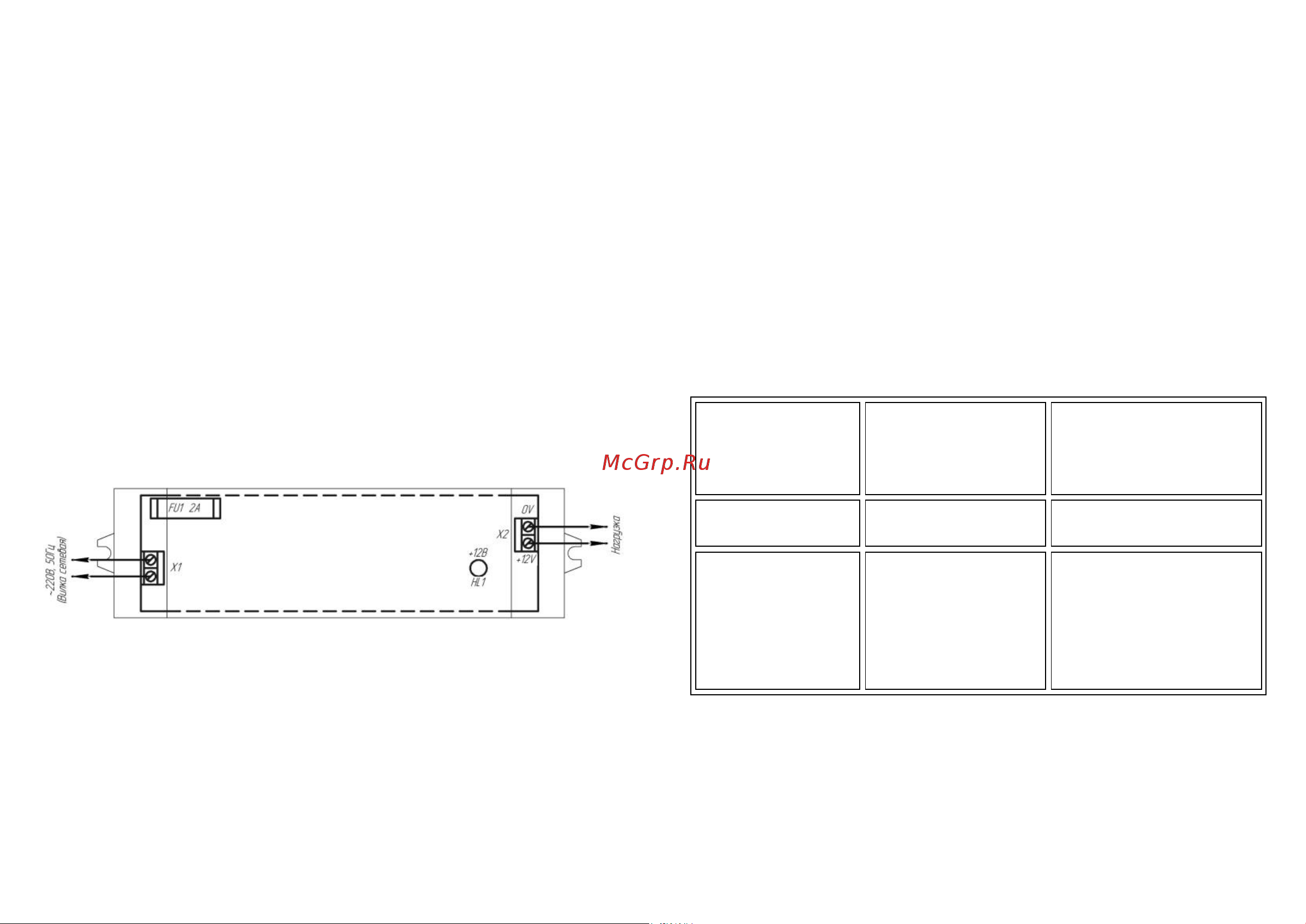

электрической соединений «GF-AP12015MW», показанной на рис.1.
Рис.1
ПОДГОТОВКА К РАБОТЕ
Проверьте работоспособность прибора:
- подайте сетевое напряжение 220В, 50Гц. При этом должен загореться индикатор наличия
выходного напряжения, свидетельствующий о его работоспособности.
- проверьте соответствие выходного напряжения значению 12.5±0,2В;
На этом проверка закончена.
Подсоедините к клеммам ИВЭП необходимые потребители энергии.
Проверьте правильность монтажа. Закройте крышку прибора и опломбируйте ее.
Подайте сетевое напряжение. Индикатор наличия выходного напряжения должен гореть ровным,
непрерывным светом.
УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
Меры безопасности при установке и эксплуатации ИВЭП должны соответствовать требованиям
«Правил технической эксплуатации электроустановок потребителей» и «Правил техники
безопасности при эксплуатации электроустановок потребителей».
ВНИМАНИЕ!
УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭП ПРОИЗВОДИТЬ ПРИ
ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ. ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ
ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ НОМИНАЛОВ, НЕ ПРЕДУСМОТРЕННЫХ
ИЗГОТОВИТЕЛЕМ.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
1. Не светится красный
светодиод
Перегорел сетевой
предохранитель 2А.
Слишком низкое сетевое
напряжение.
Короткое замыкание в
нагрузке
Заменить предохранитель.
Проверить напряжение. Оно не
должно быть ниже 150В.
Отключить нагрузку и
устранить неисправность.
2. При включении в сеть
сгорает предохранитель
Неисправен ИВЭП
Отправить ИВЭП на
предприятие – изготовитель для
ремонта.
3. При подключении
источника к сети,
выходное напряжение
пульсирует от 0 до
5÷14В. Синхронно
мигает красный
светодиод
Недопустимо низкое
сетевое напряжение.
Перегрузка по току
Измерить сетевое напряжение
питания, оно не должно быть
ниже 150В.
Убедиться в работоспособности
ИВЭП при подключении его к
эквиваленту нагрузки на
номинальный ток
(резистор ~ 8 Ом достаточной
мощности).
