Источник питания имеет на передней панели световые индикаторы:
- «220В» индицирует наличие сетевого напряжения красным цветом. Индикатор не горит при
отсутствии сетевого напряжения и вспыхивает раз в две секунды при токовой перегрузке или
коротком замыкании выхода. Каждое мигание соответствует попытке восстановить напряжение на
выходе. Если неисправность, вызвавшая перегрузку, устранена – напряжение на выходе возвращается
к исходному значению, снова подключается аккумулятор;
- «Вых +12В» - индикатор зелёного цвета, индицирует наличие выходного напряжения. Горит
ровным светом при наличии выходного напряжения +12В во время питания источника от сети
переменного тока или от АКБ, гаснет при перегрузке по току или коротком замыкании в цепи
нагрузки, а также при отсутствии АКБ или пропадании сети переменного тока 220В;
Допускается продолжительное время нахождения источника питания в режиме короткого
замыкания или перегрузки – мощность, потребляемая и рассеиваемая источником в этом режиме, не
превышает нескольких Вт.
Категорически запрещается переполюсовка клемм АКБ.
Напряжение на выходе восстанавливается или автоматически, сразу после появления сетевого
напряжения или, при его отсутствии – вручную при подключении аккумулятора.
Заряд аккумулятора происходит в буферном режиме током 0,2-0,7А.
ПОРЯДОК УСТАНОВКИ.
Установите ИВЭПР в месте, где он защищен от воздействия атмосферных осадков,
механических повреждений и доступа посторонних лиц.
Произведите монтаж линий, соединяющих ИВЭПР с источником сетевого напряжения, и
подключите к нему, соблюдая полярность, цепи питания приборов в соответствии со схемой

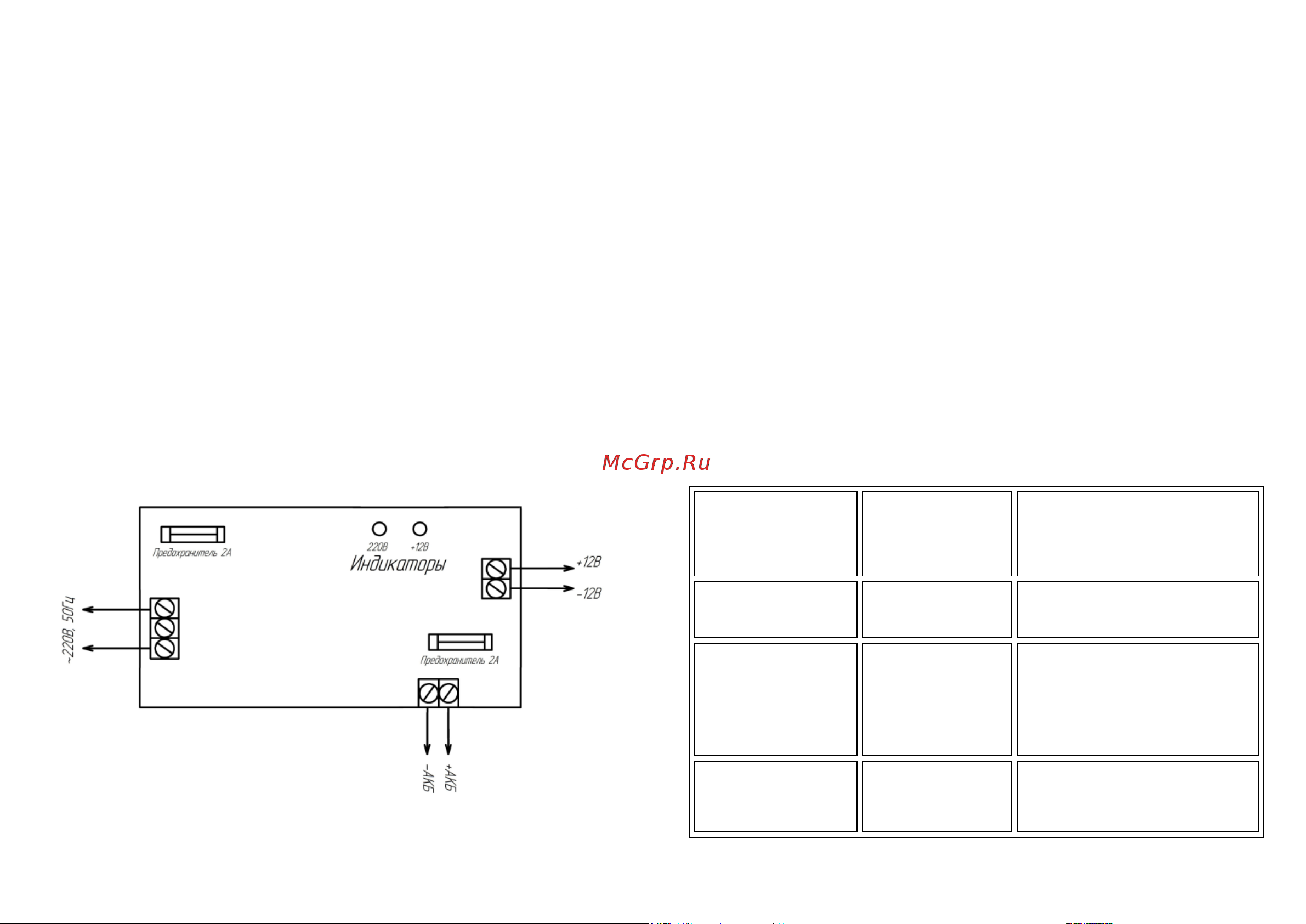

электрических соединений, показанной на рис.1.
При длительном отключении ИВЭПР (более суток) и при снятом напряжении 220В,
целесообразно отключить аккумулятор, сняв клемму «+».
Рис.1
ПОДГОТОВКА К РАБОТЕ
Проверьте работоспособность прибора:
- подайте сетевое напряжение 220В, 50Гц. При этом должны загореться индикаторы «220В»,
«Вых +12В» и «АКБ», свидетельствующие о его работоспособности.
- проверьте соответствие выходного напряжения значению 12,8±0,7В.
-подключите АКБ, соблюдая полярность;
- отключите сетевое напряжение 220В. Индикатор «220В» погаснет, а индикаторы «Вых +12В»
и «АКБ» будут продолжать светиться, что свидетельствует о переходе прибора на резервное
питание.
На этом проверка закончена.
Подсоедините к клеммам ИВЭПР необходимые потребители энергии.
Проверьте правильность монтажа.
Подайте сетевое напряжение и подсоедините аккумулятор. Все три индикатора должны гореть
ровным, непрерывным светом.
Закройте крышку прибора и опломбируйте ее.
УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
Меры безопасности при установке и эксплуатации ИВЭПР должны соответствовать
требованиям «Правил технической эксплуатации электроустановок потребителей» и «Правил
техники безопасности при эксплуатации электроустановок потребителей».
ВНИМАНИЕ! УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭПР
ПРОИЗВОДИТЬ ПРИ ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ.
ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ
НОМИНАЛОВ, НЕ ПРЕДУСМОТРЕННЫХ ИЗГОТОВИТЕЛЕМ.
ЗАПРЕЩАЕТСЯ ТРАНСПОРТИРОВАТЬ ПРИБОР С УСТАНОВЛЕННЫМ В НЕГО
АККУМУЛЯТОРОМ
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
1. Не светится красный
светодиод «220В»
Перегорел сетевой
предохранитель 2А.
Слишком низкое или
слишком высокое
сетевое напряжение.
Заменить предохранитель
Проверить напряжение. Оно не
должно быть выше 290В и ниже 100В
2. При включении в сеть
сгорает предохранитель
Короткое замыкание
защитного варистора.
Неисправен Прибор
Заменить варистор (PVR7D471K)
Отправить Прибор на предприятие –
изготовитель для ремонта.
3. При подключении
источника к сети,
выходное напряжение
пульсирует от 0 до 5÷14В
с частотой около 1Гц.
Синхронно мигает
красный светодиод
«220В»
Короткое замыкание
в нагрузке,
перегрузка по току
или недопустимо
низкое сетевое
напряжение.
Измерить сетевое напряжение
питания, оно не должно быть ниже
150В.
Убедиться в работоспособности
Прибора при подключении его к
эквиваленту нагрузки на
номинальный ток (резистор ~ 3 Ом
достаточной мощности).
4. При подключении
аккумулятора не
светится зеленый
светодиод «АКБ +12В»
Переполюсовка
аккумулятора.
Неисправность
аккумулятора.
Изменить полярность включения
аккумулятора.
Проверить напряжение на
аккумуляторе и, если оно ниже 10В,
заменить аккумулятор.
