Источник питания имеет на передней панели световые индикаторы:

- «220В» индицирует наличие сетевого напряжения красным цветом. Индикатор не горит при

отсутствии сетевого напряжения и вспыхивает раз в две секунды при токовой перегрузке или

коротком замыкании выхода. Каждое мигание соответствует попытке восстановить напряжение на

выходе. Если неисправность, вызвавшая перегрузку, устранена – напряжение на выходе возвращается

к исходному значению, снова подключается аккумулятор;

- «Вых +12В, АКБ» - индикатор зелёного цвета, индицирует наличие выходного напряжения и

целостность цепи АКБ. Горит ровным светом при наличии выходного напряжения +12В во время

питания источника от сети переменного тока или от АКБ, а так же целостности цепи АКБ

(предохранителя F2 номиналом 3А), гаснет при перегрузке по току или коротком замыкании в цепи

нагрузки, а так же при нарушении целостности цепи АКБ (перегорании предохранителя F2), а в

случае пропадания сети переменного тока 220В – при отсутствии АКБ.

Допускается продолжительное время нахождения источника питания в режиме короткого

замыкания или перегрузки – мощность, потребляемая и рассеиваемая источником в этом режиме, не

превышает нескольких Вт.

Категорически запрещается переполюсовка клемм АКБ.

Напряжение на выходе восстанавливается или автоматически, сразу после появления сетевого

напряжения или, при его отсутствии – вручную при подключении аккумулятора.

Заряд аккумулятора происходит в буферном режиме током 0,2-0,7А.

ПОРЯДОК УСТАНОВКИ.

Установите ИВЭПР в месте, где он защищен от воздействия атмосферных осадков,

механических повреждений и доступа посторонних лиц.

Произведите монтаж линий, соединяющих ИВЭПР с источником сетевого напряжения, и

подключите к нему, соблюдая полярность, цепи питания приборов в соответствии со схемой

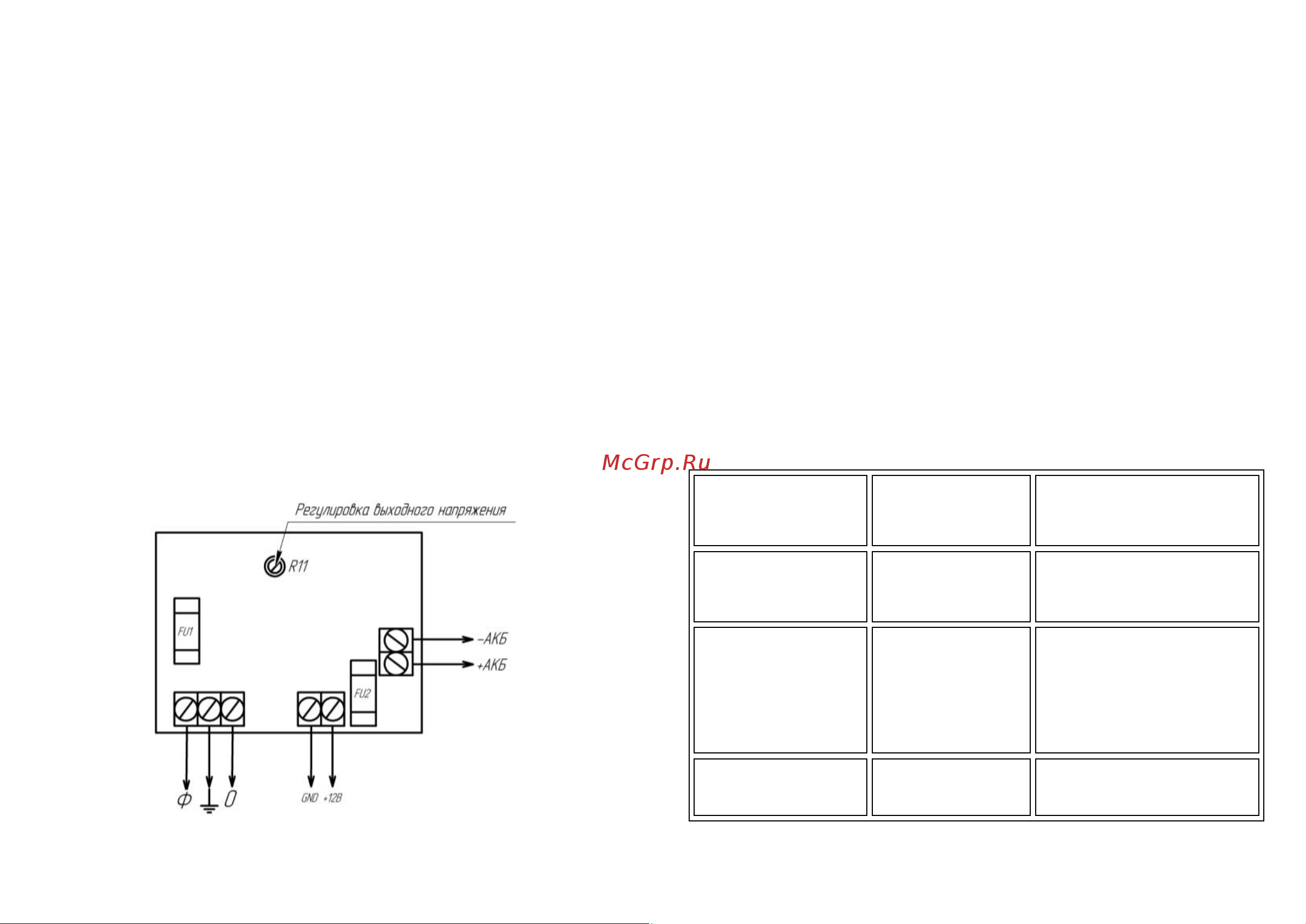

электрических соединений, показанной на рис.1.

При длительном отключении ИВЭПР (более суток) и при снятом напряжении 220В,

целесообразно отключить аккумулятор, сняв клемму «+».

Рис.1

ПОДГОТОВКА К РАБОТЕ

Проверьте работоспособность прибора:

- подайте сетевое напряжение 220В, 50Гц. При этом должны загореться индикаторы «220В»,

«Вых +12В» и «АКБ», свидетельствующие о его работоспособности.

- проверьте соответствие выходного напряжения значению 12,5±0,1В.

-подключите АКБ, соблюдая полярность;

- отключите сетевое напряжение 220В. Индикатор «220В» погаснет, а индикаторы «Вых +12В»

и «АКБ» будут продолжать светиться, что свидетельствует о переходе прибора на резервное

питание.

На этом проверка закончена.

Подсоедините к клеммам ИВЭПР необходимые потребители энергии.

Проверьте правильность монтажа.

Подайте сетевое напряжение и подсоедините аккумулятор. Оба индикатора должны гореть

ровным, непрерывным светом.

Закройте крышку прибора и опломбируйте ее.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Меры безопасности при установке и эксплуатации ИВЭПР должны соответствовать

требованиям «Правил технической эксплуатации электроустановок потребителей» и «Правил

техники безопасности при эксплуатации электроустановок потребителей».

ВНИМАНИЕ! УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭПР

ПРОИЗВОДИТЬ ПРИ ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ.

ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ

НОМИНАЛОВ, НЕ ПРЕДУСМОТРЕННЫХ ИЗГОТОВИТЕЛЕМ.

ЗАПРЕЩАЕТСЯ ТРАНСПОРТИРОВАТЬ ПРИБОР С УСТАНОВЛЕННЫМ В НЕГО

АККУМУЛЯТОРОМ

1. Не светится красный

светодиод «220В»

Перегорел сетевой

предохранитель 2А.

Слишком низкое или

слишком высокое

сетевое напряжение.

Заменить предохранитель

Проверить напряжение. Оно не

должно быть выше 290В и ниже

100В

2. При включении в сеть

сгорает предохранитель

Короткое замыкание

защитного варистора.

Неисправен ИВЭПР

Заменить варистор (PVR7D471K)

Отправить ИВЭПР на

предприятие – изготовитель для

ремонта.

3. При подключении

источника к сети,

выходное напряжение

пульсирует от 0 до 5÷14В с

частотой около 1Гц.

Синхронно мигает

красный светодиод «220В»

Короткое замыкание в

нагрузке, перегрузка по

току или недопустимо

низкое сетевое

напряжение.

Измерить сетевое напряжение

питания, оно должно быть ниже

150В.

Убедиться в работоспособности

ИВЭПР при подключении его к

эквиваленту нагрузки на

номинальный ток

(резистор ~ 3 Ом достаточной

мощности).

4. При подключении

аккумулятора не светится

зеленый светодиод «АКБ,

Вых +12В»

Перегорел

предохранитель FU2 3А

Заменить предохранитель.
