2 3
КОНСТРУКЦИЯ ПРИБОРА И ПРИНЦИП РАБОТЫ
Конструкция прибора предусматривает его использование в настенном положении. В корпусе
изделия предусмотрены выемки для его крепления на стену.
Для доступа к контактным клеммам, расположенным на печатной плате устройства, необходимо
снять крышку, открутив 2 винта, расположенные на передней панели.
Клеммник для подключения цепи питания 220В вынесен за пределы платы на выносной разъём.
Там же расположен предохранитель сетевой в цепи ~220В FU1 – 2 А.
В корпусе изделия установлена плата фильтрации с четырьмя независимыми выходными
каналами.
Схемотехнически в приборе предусмотрена защита от короткого замыкания на выходе. Если
причина аварии устранена, то напряжение на выходе возвращается к номинальному значению.
Допускается продолжительная работа изделия в режиме короткого замыкания или перегрузки.
ИВЭП имеет световой индикатор «+12В», который красным свечением индицирует наличие
выходного напряжения. Индикатор не горит при коротком замыкании в нагрузке и вспыхивает раз в
одну-две секунды при токовой перегрузке выхода. При отсутствии напряжения в сети индикатор
погаснет.
Кроме того, конструкция прибора предусматривает регулирование выходного напряжения с
использованием подстроечного резистора R7. Данную функцию рекомендовано применять при
достаточно большой длине линии питания потребителя, чтобы избежать значительной просадки
напряжения на потребителе. Для получения доступа к подстроечному резистору необходимо снять
крышку и плоской отвёрткой отрегулировать выходное напряжение путём поворота регулятора
вправо или влево. После чего замерить выходное напряжение, убедиться в его достаточном уровне с
помощью мультиметра, включенного в режим вольтметра. Затем установить обратно крышку.
ПОРЯДОК УСТАНОВКИ.
Установите ИВЭП месте, где он защищен от воздействия атмосферных осадков, механических
повреждений и доступа посторонних лиц.

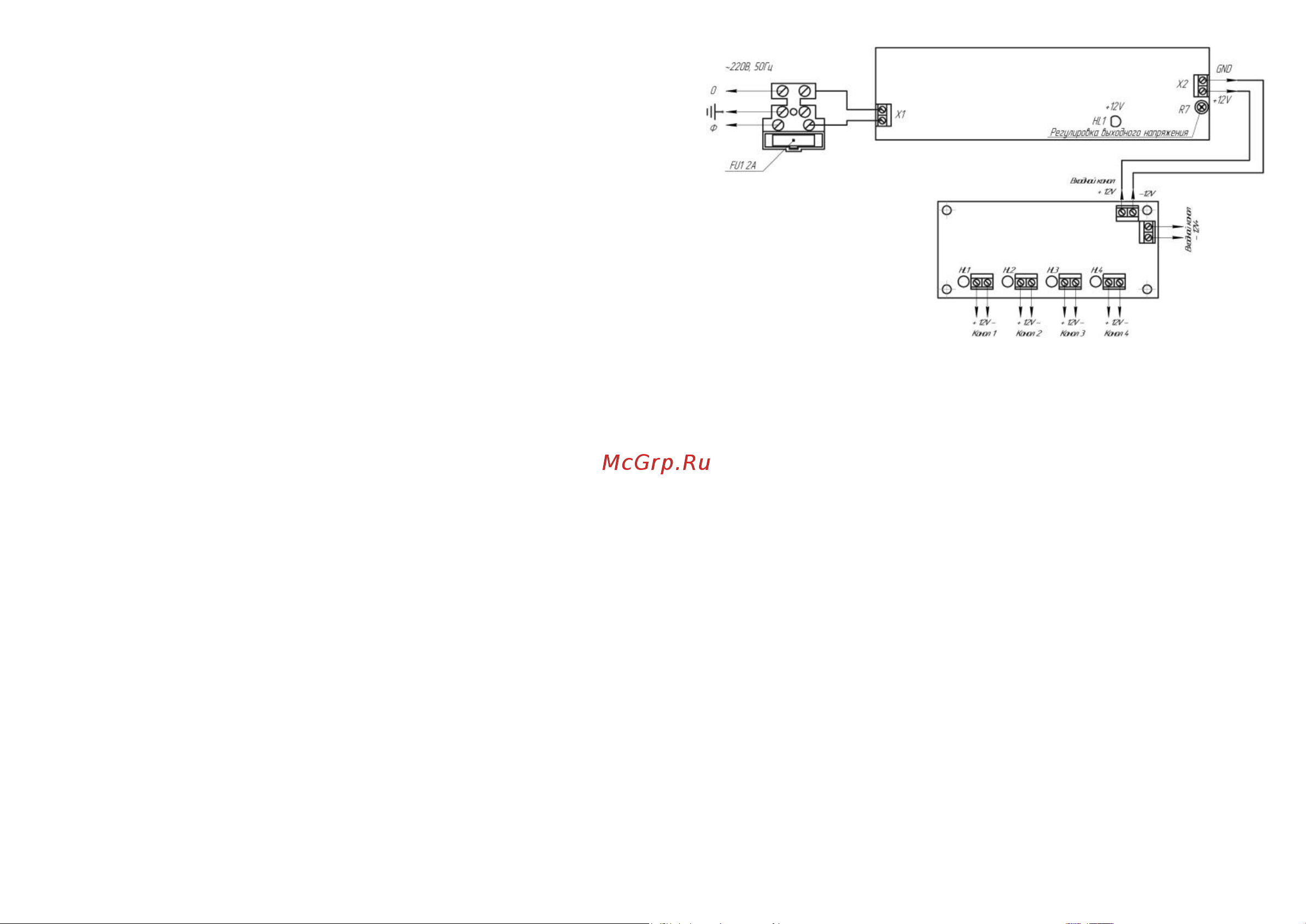

Произведите монтаж линий, соединяющих ИВЭП с источником сетевого напряжения, и
подключите к нему, соблюдая полярность, цепи питания приборов в соответствии со схемой
электрической соединений GF-PS12/48W-4, показанной на Рисунке 1.
Рис.1
ПОДГОТОВКА К РАБОТЕ
Проверьте работоспособность прибора:
- подайте сетевое напряжение 220В, 50Гц. При этом должны загореться индикаторы наличия
выходного напряжения, свидетельствующие о его работоспособности.
- проверьте соответствие выходного напряжения.
На этом проверка закончена.
Подсоедините к клеммам ИВЭП необходимые потребители энергии.
Проверьте правильность монтажа.
Подайте сетевое напряжение. Индикатор наличия выходного напряжения должен гореть ровным,
непрерывным светом.
Закройте крышку прибора и опломбируйте ее.
УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
Меры безопасности при установке и эксплуатации ИВЭП должны соответствовать требованиям
«Правил технической эксплуатации электроустановок потребителей» и «Правил техники
безопасности при эксплуатации электроустановок потребителей».
ВНИМАНИЕ!
УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭП ПРОИЗВОДИТЬ ПРИ
ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ. ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ
ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ НОМИНАЛОВ, НЕ ПРЕДУСМОТРЕННЫХ
ИЗГОТОВИТЕЛЕМ.
