4. СБОРКА, МОНТАЖ И НАСТРОЙКА

4.1 Отключите модем от компьютера (ноутбука, роутера), иное оборудование

от источника (блока) питания.

4.2 Соедините три части траверсы антенны, для этого состыкуйте их между

собой (см. рис.2 позиция 1) и зафиксируйте в собранном виде

винтами-саморезами (см. рис.2 позиция 2). В некоторых комплектациях

необходимо предварительно вывернуть их из посадочных мест.

4.3 Установите на траверсу антенны винты крепления на кронштейн и

протяните их с помощью гаек-барашков (см. рис.2 позиция 3). При этом

винт надежно фиксируется в траверсе. В некоторых случаях этого не

происходит - тогда при монтаже придерживайте винт рукой.

4.4 Смонтируйте универсальный стеновой кронштейн из комплекта поставки

«Рысь 4G» (кроме случая установки антенны на уже имеющиеся мачты,

конструкции или кронштейны). При этом учитывайте длину коаксиаль-

ного кабеля, соединяющего антенну и оборудование - расстояние от

точки монтажа кронштейна до места установки модема или терминала

ограничено его длиной. Схема монтажа показана на рис.2 позиция 5.

4.5 Установите антенну на кронштейн. При установке обратите внимание, на

положение боковой поверхности активного элемента антенны с отверсти-

ем для стока конденсата - она должна быть направлена вниз (см. рис.2

позиция 4). Затяните гайки-барашки крепления так, чтобы антенна была

достаточно надежно закреплена, но при этом имелась возможность

поворачивать ее относительно кронштейна.

4.6 Проложите коаксиальный кабель от антенны в помещение наиболее

удобным для вас способом. Обратите внимание, что кабель при этом

не должен резко перегибаться (переламываться) или передавливаться!

Перегибы и передавленности кабеля могут значительно изменить

характеристики «Рысь 4G» в сторону ухудшения.

4.7 Присоедините кабель к переходнику (кабельной сборке), при этом

накручивайте разъем «от руки» без применения инструментов. Разъем

переходника CRC9 подключите к антенному разъему вашего модема или

иного оборудования.*

4.8 Подключите модем к компьютеру (ноутбуку, роутеру), на иное оборудо-

вание вновь подайте питание.

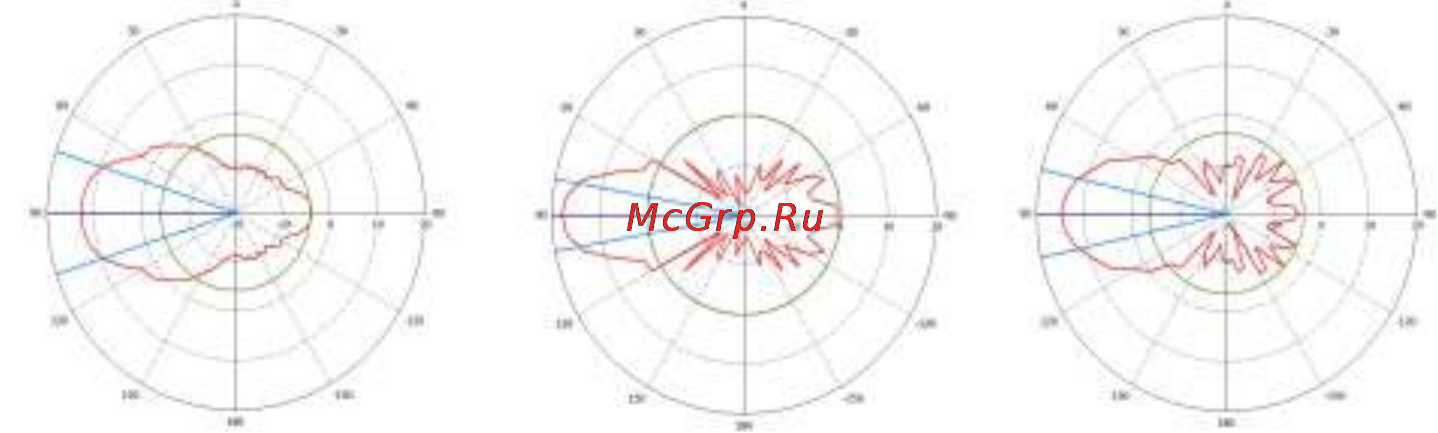

Рисунок 3. Диаграммы направленности антенны «Ультра 3G&4G»

1900МГц

2400МГц 2600МГц
