3.21 Гайка М4-7Н, шт. ............................................................. 28

3.22 Гайка М6-7Н, шт. ............................................................. 2

3.23 Гайка М8-7Н, шт. ............................................................. 2

3.24 Шайба 4.65Г, шт. ............................................................. 26

3.25 Шайба 6.65Г, шт. ............................................................. 2

3.26 Шайба 8.65Г, шт. ............................................................. 2

3.27 Шайба 3, шт. ................................................................... 2

3.28 Шайба 4, шт. ................................................................... 28

3.29 Шайба 6, шт. ................................................................... 2

3.30 Шайба 8, шт. ................................................................... 2

3.31 Перемычка, шт. .............................................................. 3

3.32 Гарантийный талон, шт. ................................................. 1

3.33 Паспорт, шт. .................................................................... 1

4. УСТРОЙСТВО АНТЕННЫ И СБОРКА

Антенна телевизионная приемная наружная «Журавль» состоит из траверсы передней (поз. 3.1) и

траверсы задней (поз. 3.2). На траверсе передней жестко закреплены приемные директоры и рефлектор

диапазона ДМВ (470-790МГц) и производится монтаж петлевого вибратора диапазона ДМВ (поз. 3.12),

директоров диапазона МВ 6-12 (поз. 3.7-3.9), рефлектора (поз. 3.10) и петлевого вибратора (поз. 3.6)

с помощью винтов М4, шайб 4, шайб-гроверов 4.65Г и гаек М4-7Н. На петлевой вибратор МВ (поз. 3.6)

устанавливается ВЧ-трансформатор «Вектор» (поз. 3.11), на петлевом вибраторе ДМВ ВЧ-трансформатор

устанавливается на заводе-изготовителе.

На траверсе задней расположен узел крепления, в который устанавливается скоба монтажная М8 (поз. 3.14)

и фиксируется гайками М8-7Н с использованием шайбы 8 и шайбы-гровера 8.65Г. Также на траверсе

задней производится монтаж петлевого вибратора МВ 1-5, состоящего из двух полупетель (поз. 3.3),

директора (поз. 3.4) и двух частей составного рефлектора (поз. 3.5) с помощью винтов М4, шайб 4,

шайб-гроверов 4.65Г, гаек М4-7Н и перемычек (поз. 3.31). На петлевой вибратор после сборки

устанавливается коробка антенная согласующая «КАС-1» (см. рис. 2).

Траверсы передняя и задняя соединяются при помощи болтов М6, шайб 6, шайб-гроверов 6.65Г и гаек

М6-7Н.

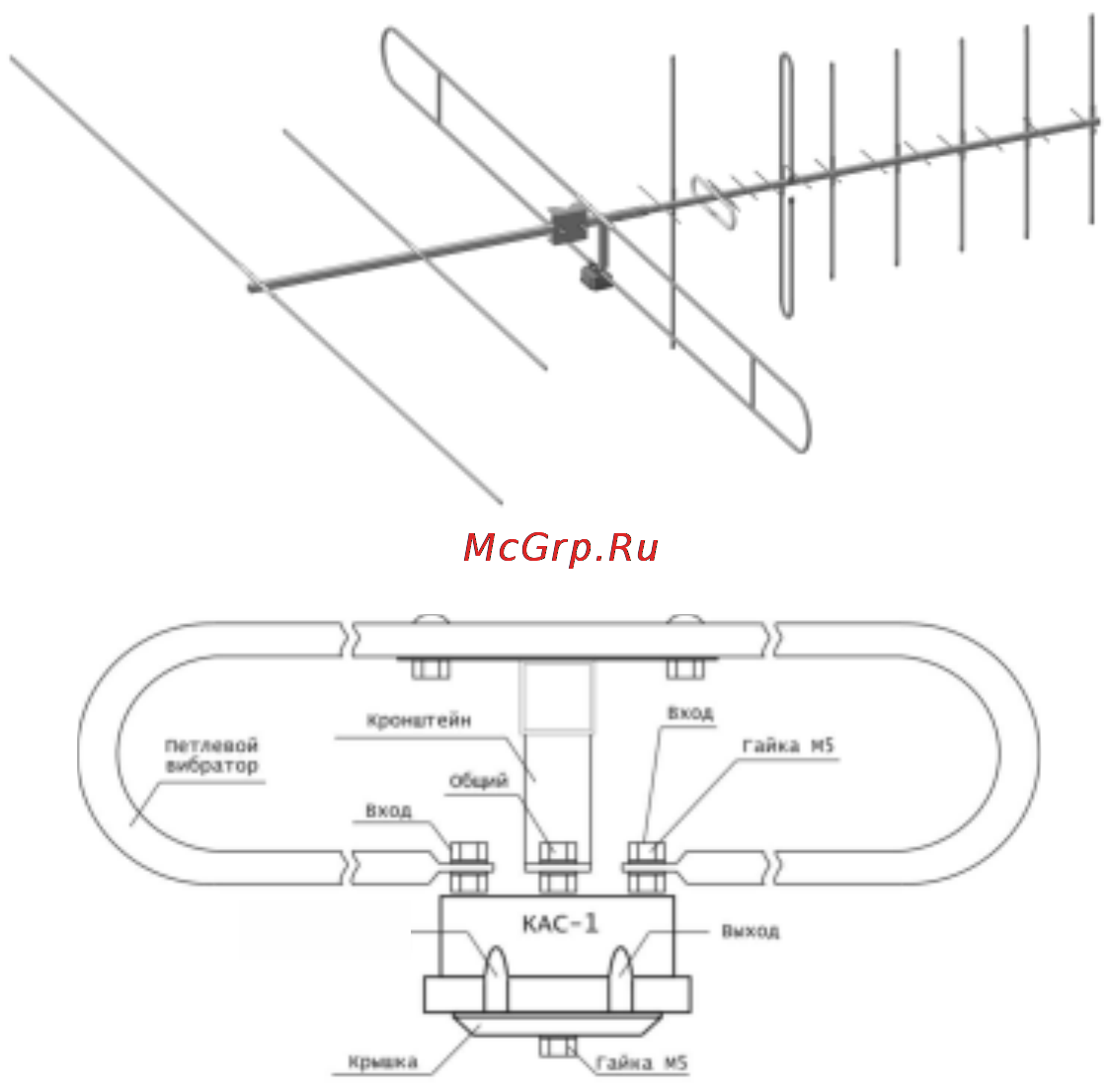

Рисунок 1. Антенна «Журавль» в сборе (коробки ВЧ-трансформаторов условно не показаны)

Рисунок 2. Подключение КАС-1 к петлевому вибратору диапазона МВ
