2.2. Установка генератора.
• Парогенератор должен устанавливаться в сухом, хорошо вентилируемом и удобном для
обслуживания месте. Не устанавливайте парогенератор на открытом воздухе, в местах с высоким
уровнем влажности или в местах, где он может быть подвержен замерзанию или коррозии. Также
строго запрещается устанавливать парогенератор вблизи от легковоспламеняющихся материалов,
таких как краски, разбавители краски или бензин. После запуска будьте осторожны с паропроводом
и предохранительным клапаном для предотвращения телесных повреждений из-за высокой
температуры.
• Максимальная допустимая температура вокруг оборудования 50
0
C (122
0
F).
• Генератор должен устанавливаться горизонтально; со стороны, прилегающая к поверхности земли,
расположенной ниже места установки парогенератора, должен быть предусмотрен отвод воды.
• Для предотвращения повреждения дома или строительного материала под генератором из-за
случайной утечки, следует разместить под генератором поддон, из которого вода будет отводиться в
дренажную систему дома.
• Для облегчения технического обслуживания парогенератор должен быть установлен так, чтобы
заводская табличка с паспортными данными была хорошо видна, также для целей безопасности
вокруг парогенератора должно быть оставлено 250 мм свободного пространства, см. приведенный
ниже рисунок 7.
• Если генератор устанавливается в камере или закрытом пространстве, важно обеспечить
надлежащую вентиляцию вокруг оборудования.
Парогенератор может устанавливаться на стене или на земле, он должен быть установлен прочно и
как можно ближе к шкафу в парилке.
Монтаж парогенератора на вертикальной стенке: просверлите два отверстия диаметром 8 мм на
стене, вставьте расширяющиеся винты, а затем повесить парогенератор на расширяющиеся винты.
Просвет между землей и генератором должен быть не менее 250 мм после установки.
Монтаж парогенератора на земле или горизонтальной поверхности: установите кронштейн на
расстоянии 250 мм от соответствующего местоположения, поместите парогенератор на кронштейн и
закрепите его для предотвращения его перемещения.
Минимум 250 мм
Минимум 250 мм Минимум 250 мм
Минимум 250 мм

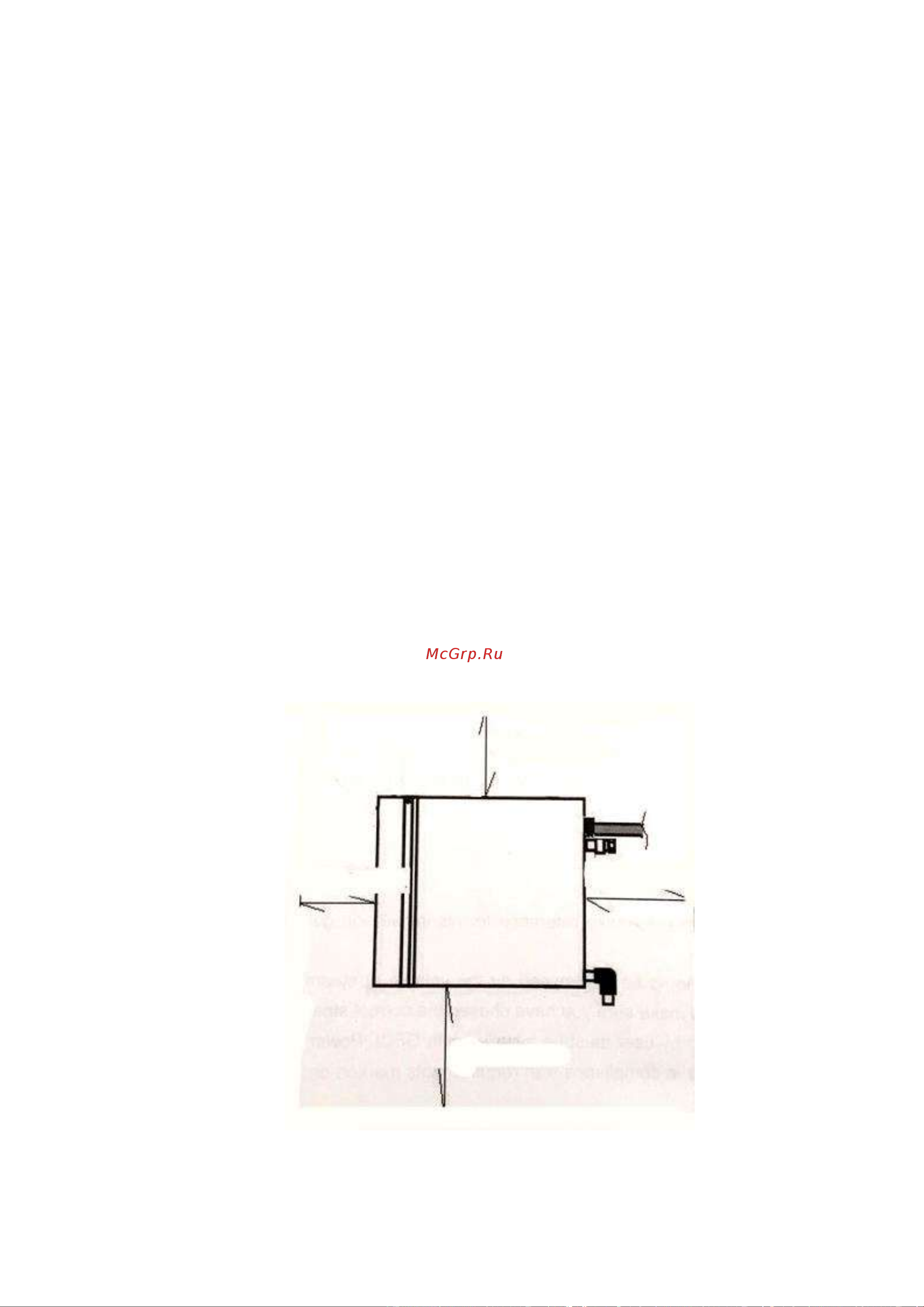

Рисунок 7 Схема безопасного расстояния
16
