26
Для моделей:
GA**489Z*/GA**439Z*/GA**429Z*
GA**589Z*/GA**539Z*/GA**529Z*

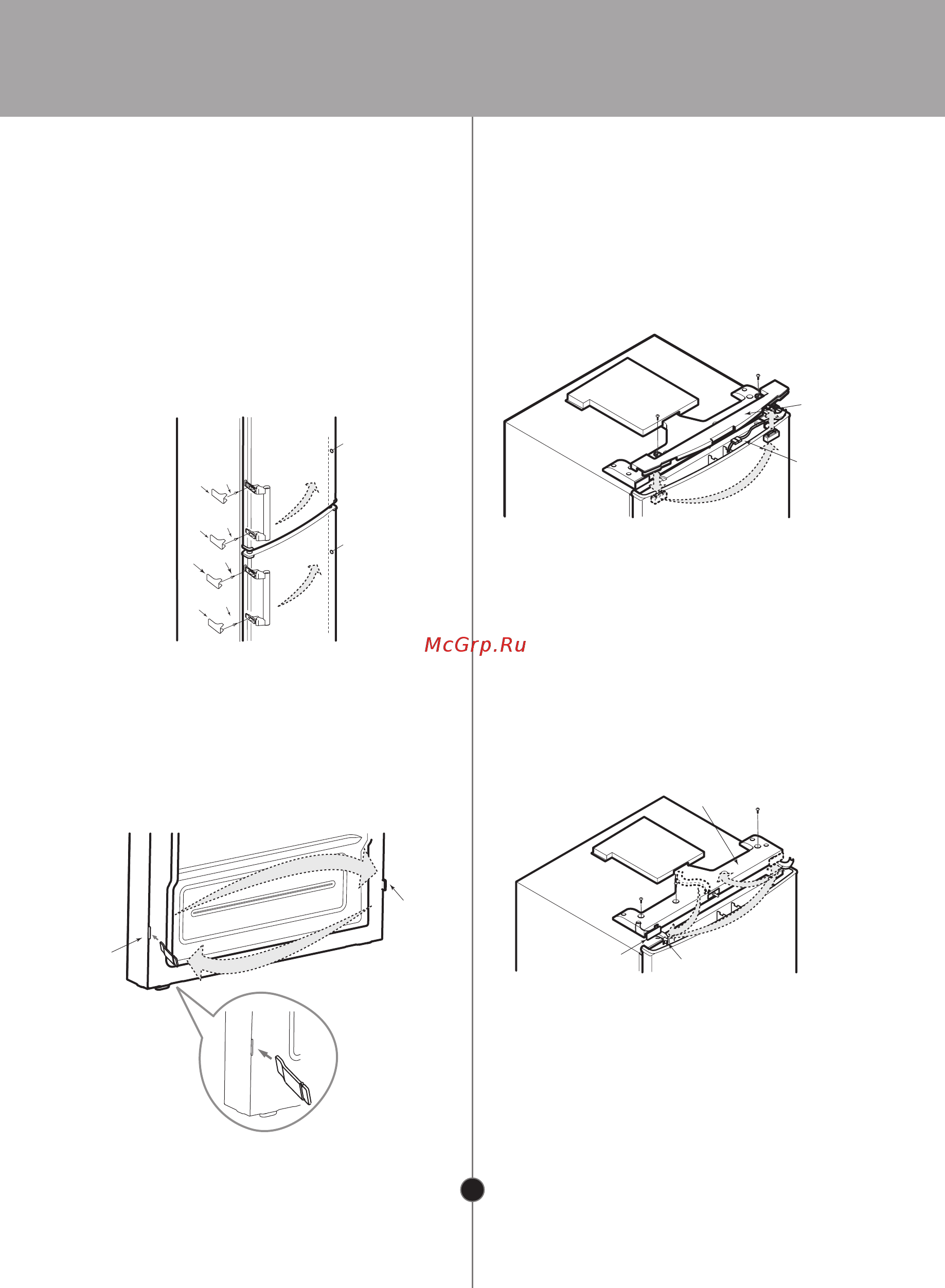

• Снимите дверные механические ручки
(1), (5) холодильного и морозильного
отделений, удалив колпачки (2), а затем
отвинтив винты (3);
• Снимите заглушки (4);
• Установите механические ручки (1), (5) и
заглушки (4) на противоположную
сторону в обратной последовательно-
сти;
(2)
(4)
(4)
(1)
(5)
(3)
(2)
(3)
(2)
(3)
(2)
(3)
(12) (11)
(13)
(15)
(14)
(11)
• Выньте держатель провода (14) из
центральной части крышки (12) и
зафиксируйте его с противоположной
стороны крышки (13);
• Переместите жгут проводов (16) на
противоположную сторону крышки (12);
• Снимите верхнюю крышку (8) двери
холодильного отделения, отвинтив
винты (7);
• Переместите заглушку (9) в противопо-
ложную сторону верхней крышки (8).
• Отключите соединительный кабель (10)
(Для моделей с дисплеем внешнего
типа.);
(7)
(7)
(8)
(9)
(10)
• Снимите верхнюю крышку (12), отвинтив
винты (11);
• Снимите держатель провода (13) и
зафиксируйте его в центральной части
крышки (12);
• Заглушку (15) установите с противопо-
ложной стороны крышки (12);
• Отвинтив винты (11), потяните от себя,
затем, не повредив провода, приподни-
мите крышку (12).
Для моделей: GA**489T*/GA**439T*:
• Снимите дверь холодильного отделения
(1);
• Снимите заглушку (6а) и слайдер (6) и
переставьте их на противоположные
стороны, как показано на рисунке.
(6)
(1)
(6а)
УХОД И ОБСЛУЖИВАНИЕ

Содержание

Похожие устройства

УХОД И ОБСЛУЖИВАНИЕ Для моделей СА 489276А 4392 ЛЗА 4292 СА 589276А 53927ОА 5292 Снимите верхнюю крышку 8 двери холодильного отделения отвинтив винты 7 Снимите дверные механические ручки 1 5 холодильного и морозильного отделений удалив колпачки 2 а затем отвинтив винты 3 Переместите заглушку 9 в противопо ложную сторону верхней крышки 8 Снимите заглушки 4 Отключите соединительный кабель 10 Для моделей с дисплеем внешнего типа Установите механические ручки 1 5 и заглушки 4 на противоположную сторону в обратной последовательно сти Снимите верхнюю крышку 12 отвинтив винты 11 Снимите держатель провода 13 и зафиксируйте его в центральной части крышки 12 Для моделей СА 489Т76А 439Т Снимите дверь холодильного отделения 1 Снимите заглушку 6а и слайдер 6 и переставьте их на противоположные стороны как показано на рисунке Заглушку 15 установите с противопо ложной стороны крышки 12 Отвинтив винты 11 потяните от себя затем не повредив провода приподни мите крышку 12 Выньте держатель провода 14 из центральной части крышки 12 и зафиксируйте его с противоположной стороны крышки 13 Переместите жгут проводов 16 на противоположную сторону крышки 12
