4 RА РЭ (Редакция 14) 2020, v. 6.16…
1 Введение
Весовой терминал-регистратор RA (далее терминал) предназначен для работы в составе весо-
вых устройств. Терминал позволяет:
- отображать результаты взвешивания;
- проводить операции по учету весовых и штучных товаров, регистрировать их и передавать
результаты в учетные системы предприятия.
Условия эксплуатации
Данное руководство соответствует работе терминала с версией прошивки 6.16 и выше.
2 Конструкция терминалов RA
2.1 Общий вид

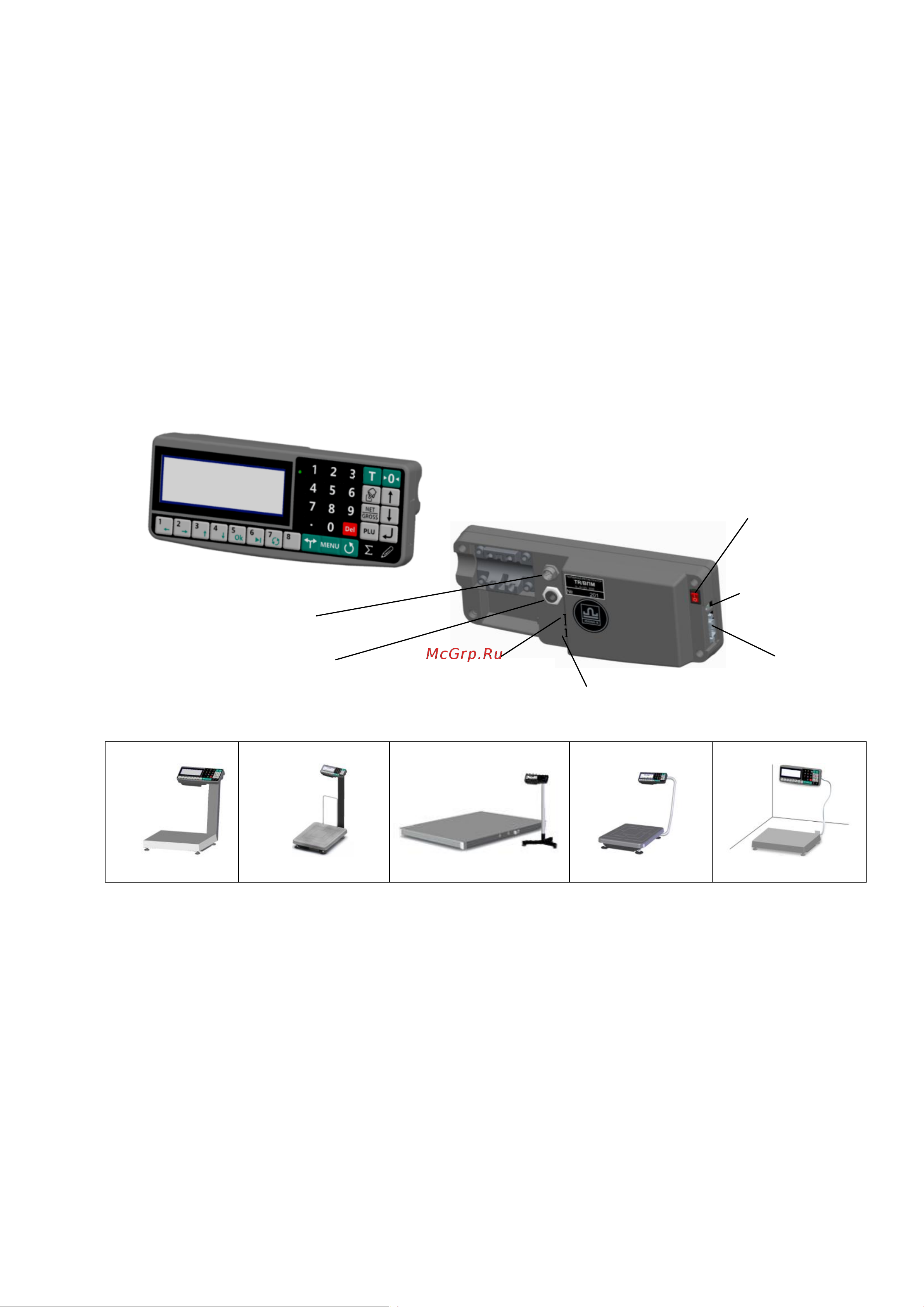

Табл. 2.1 - Общий вид терминала RA, примеры использования
Терминал крепится к стойке модуля взвешивающего (весового модуля), а также может кре-
питься на стене или устанавливаться на столе. Выходной кабель весового модуля подключается к
терминалу, образуя весы.
Перечень весовых модулей, совместимых с терминалом, приведен в приложении, п. 8.2.
Разъем подключения
USB-Flash и
сканера штрихкода
Выключатель
Разъем подключения
модуля
взвешивающего
Разъем подключения
сетевого адаптера
Разъем интерфейса
RS-232
Разъем интерфейса
Ethernet
Разъем
подключения
дозатора
