11
РЭ ТВ_А (Редакция 22) 2019
6.4 СБОРКА ВЕСОВ ТВ-М_ С ПРЯМОУГОЛЬНОЙ СТОЙКОЙ
1. Протянуть кабель через кронштейн и стойку, Рис. 6.3.
2. Вставить винт М10×160 в отверстие стойки и пропустить его сквозь кронштейн и
основание модуля. Вложить в винт шайбу 10. Стянуть винт с шайбой гайкой М10.
3. Установить терминал на стойку Рис. 6.4 в.
4. Соединить кабелем модуль с терминалом, излишек кабеля заправить в стойку.
5. Установить грузоприемную платформу.

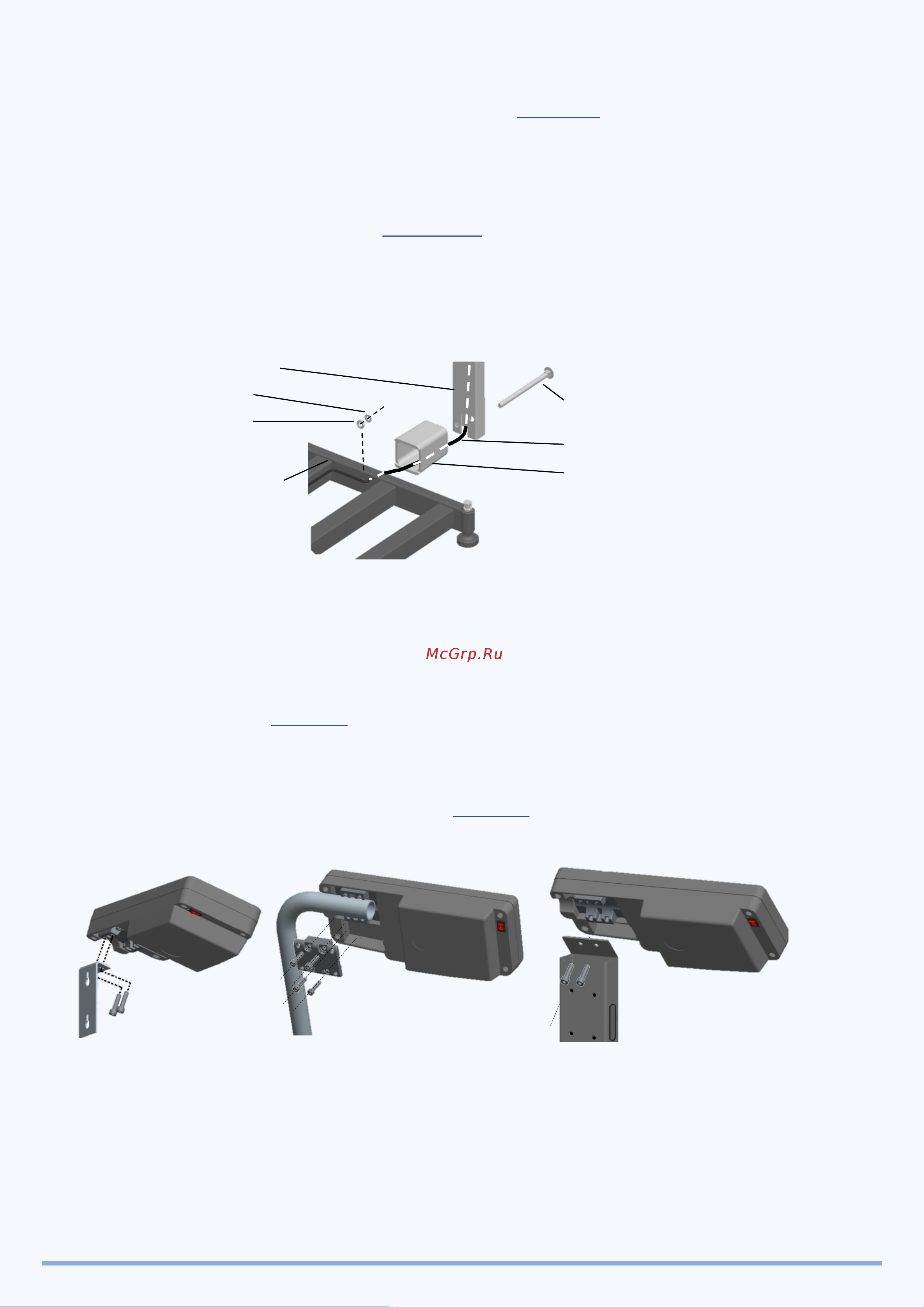

Рис. 6.3 - Крепление прямоугольной стойки к модулю ТВ-М_
6. Установить весы на твердой ровной поверхности. При помощи регулировочных
опор выставить весы по ампуле уровня таким образом, чтобы пузырек воздуха
находился в центре ампулы. При необходимости, затянуть контргайки
регулировочных опор (Рис. 5.2).
7. Установить грузоприемную платформу.
8. Варианты крепления терминала А/ТВ (Рис. 6.4)
Рис. 6.2 - Варианты крепления терминала:
А - на стене и столе;
Б - на круглой вращающейся стойке;
В - на прямоугольной стойке.
Винт
Основание
Кронштейн М3
Кабель
Гайка
Шайба
Стойка М3
А
Б
В
