Тв5.179.073 (Редакция 1) 2020 7

 гайку М5 (2 шт.);

 стяжку для крепления кабеля (1 шт.);

 кронштейн для крепления весового терминала (1 шт.).

3.2.1.1 Закрепите к основанию модуля стойку крепления терминала, используя болт М6 (4 шт.) с

шайбой М6 (4 шт.) при помощи ключа шестигранного.

 В модификациях ТВ-5040N_3 и ТВ-8060N_3 закрепите к основанию модуля стандартную стойку

(см. рис. 2А).

 В модификации ТВ-5040N_3n закрепите укороченную стойку (см. рис. 2Б).

Для удобства пользования предусмотрено два положения установки стойки: по узкой и широкой

стороне модуля (см. рис. 3).

3.2.1.2 Протяните кабель через стойку, зафиксировав его стяжкой. В случае последующей работы

модуля с весовыми терминалами RP, R2P, RL, R2L (см. раздел 3.3.1), кабель через стойку протягивать

не требуется.

3.2.1.3 Удалите транспортировочные вкладыши.

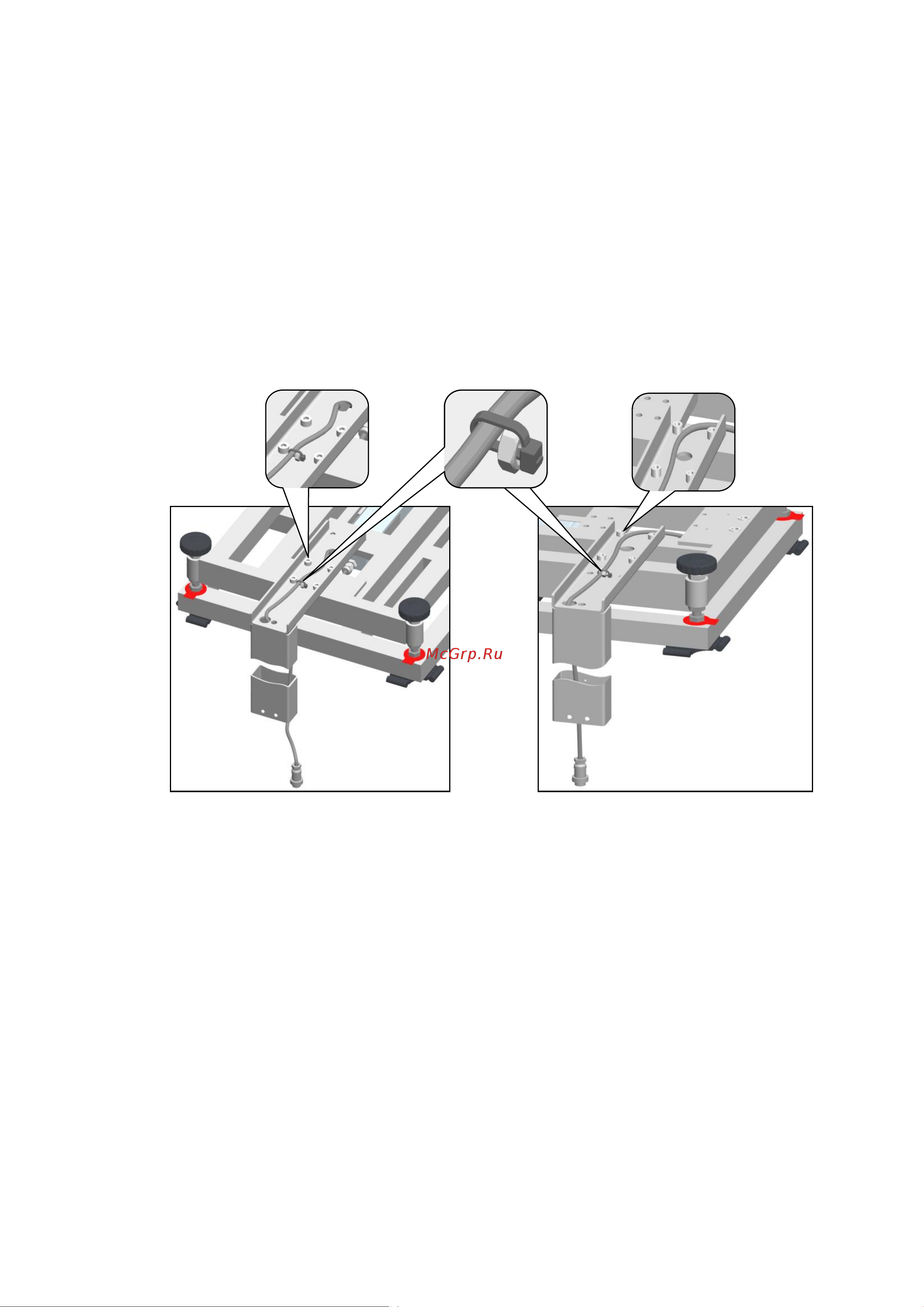

Рисунок 2 – Установка стойки крепления весового терминала.

А) Установка стойки с узкой стороны модуля. Б) Установка стойки с широкой стороны модуля.

3.2.1.4 Переверните модуль и установите в горизонтальное положение с помощью

регулировочных опор и ампулы уровня, встроенной в корпус модуля. При необходимости затяните

контргайки регулировочных опор для предотвращения их вывинчивания.

3.2.1.5 Установите грузоприемную платформу. Грузоприемная платформа и взвешиваемый груз не

должны касаться посторонних предметов.

Фиксация кабеля

на стяжку

Болты крепления

стойки к модулю

Болты крепления

стойки к модулю

А)

Б)
