Тв5.179.039 (Редакция 2) 2021 7

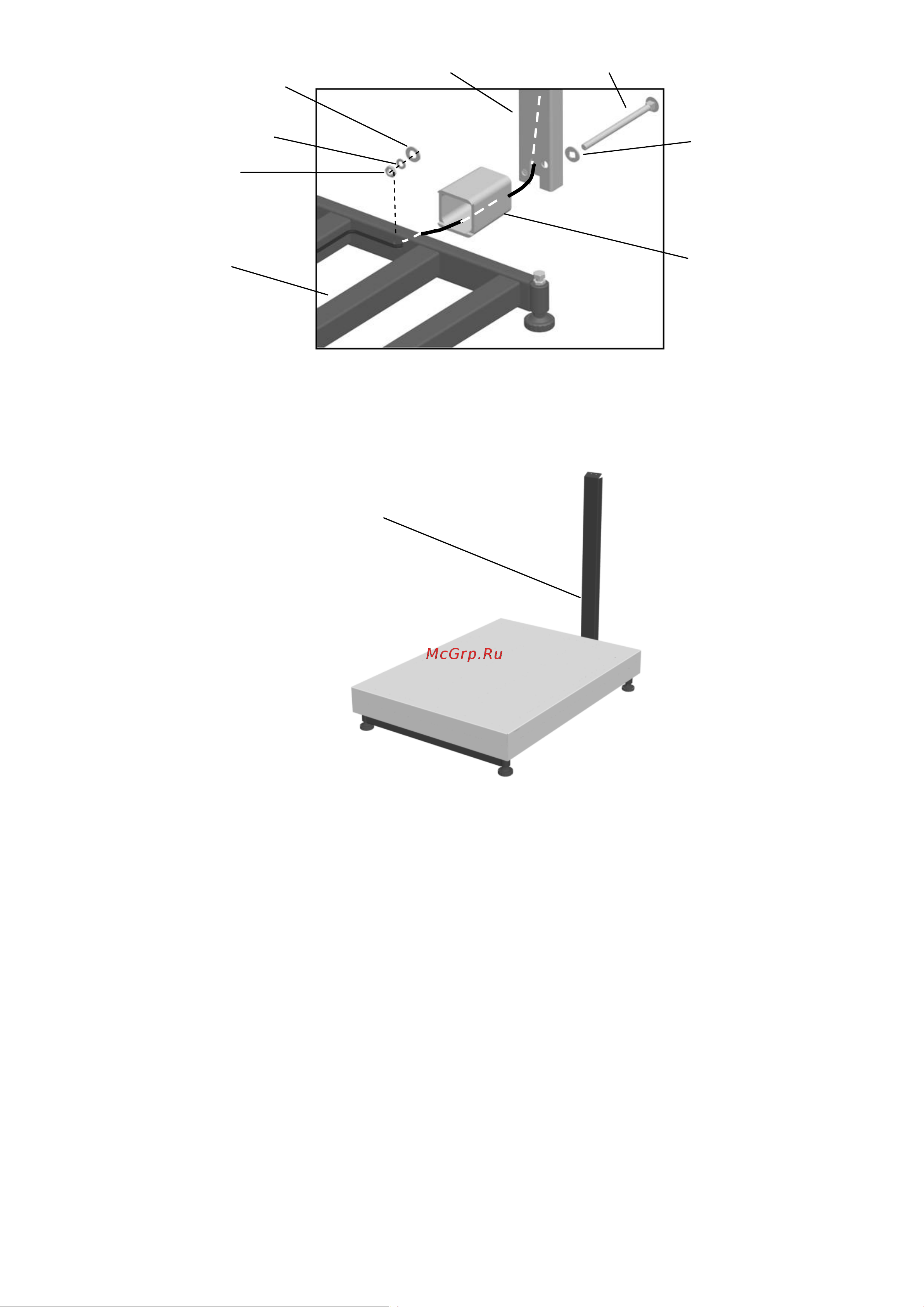

Рисунок 2 – Установка стойки крепления весового терминала.
3.2.1.4 Установите грузоприемную платформу. Грузоприемная платформа и взвешиваемый груз не
должны касаться посторонних предметов.
Рисунок 3 – Общий вид модуля ТВ-M_3
3.2.2 Сборка модуля без стойки крепления весового терминала
3.2.2.1 Переверните модуль и установите в горизонтальное положение с помощью
регулировочных опор и ампулы уровня, встроенной в корпус модуля. При необходимости затяните
контргайки регулировочных опор для предотвращения их вывинчивания.
3.2.1.2 Установите грузоприемную платформу. Грузоприемная платформа и взвешиваемый груз
не должны касаться посторонних предметов.
Стойка М3
Основание
Гайка
Шайба
Винт
Кронштейн
стойки
Шайба кузовная
Шайба с квадратным
отверстием
Стойка крепления
весового терминала
