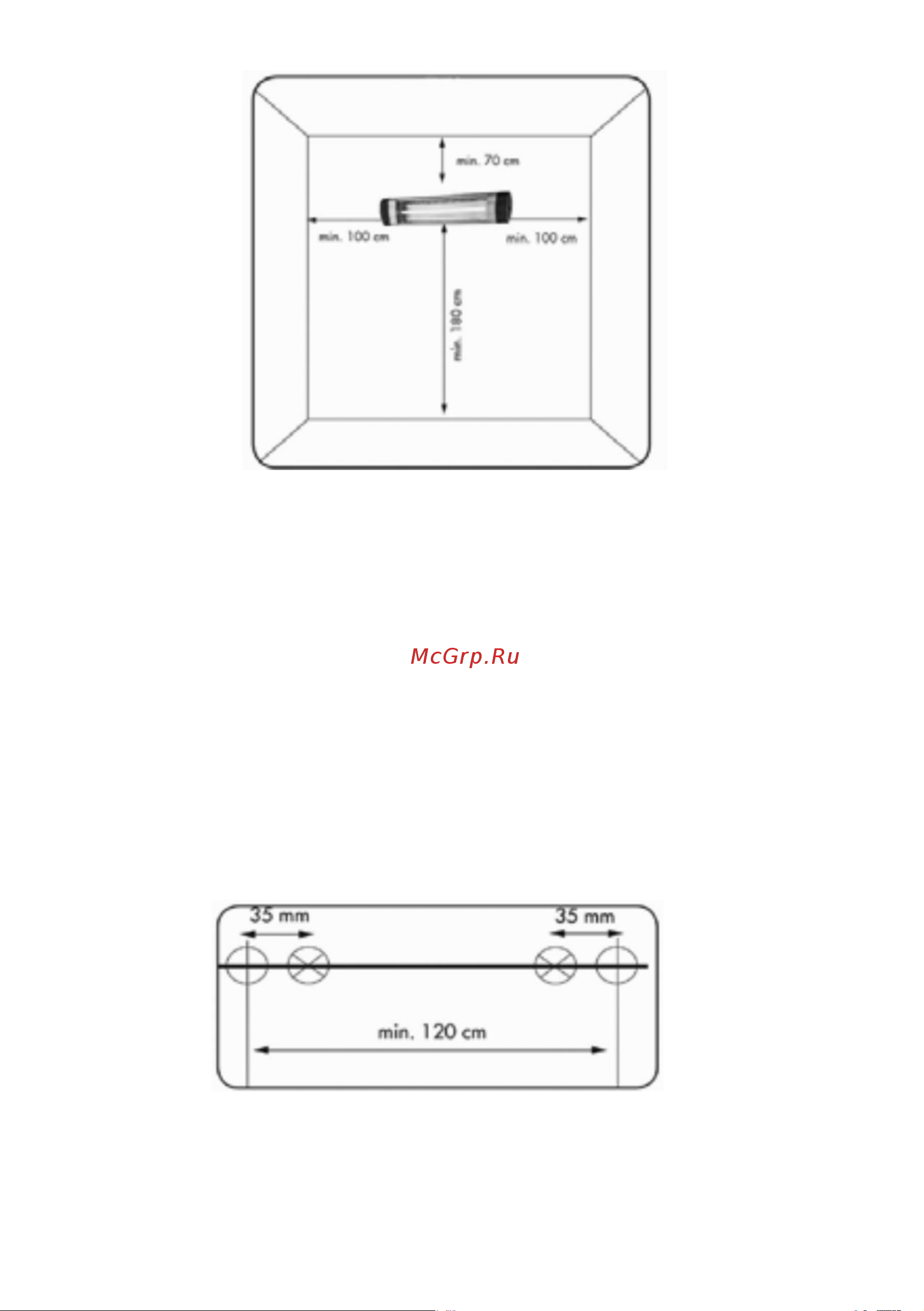

Рисунок 2

7.2 Монтаж на стену или потолок

1. Раскройте заводскую упаковку и аккуратно извлеките из неё прибор.

2. Достаньте крепёжный комплект. В крепёжный комплект входят 4 угловых кронштейна: 2

кронштейна для крепления к прибору и 2 кронштейна для установки на стене.

3. Возьмите 2 угловых кронштейна для крепления к прибору и прикрутите их с помощью 4

винтов к 4 отверстиям на задней панели прибора с правой и с левой стороны.

4. Определите место установки прибора в соответствии с п. 7.1 и рис. 2, после чего в

соответствии с расстояниями между отверстиями 2 угловых кронштейнов для установки

на стене (см. рис.3), просверлите в стене 4 отверстия диаметром 8 мм, вставьте в них

дюбели и закрепите кронштейны, с помощью 4 шурупов.

5. Соедините крайние отверстия кронштейнов, установленных на стене, с крайними

отверстиями кронштейнов, закрепленных на приборе, с помощью 2 винтов и 2

барашковых гаек, отрегулируйте необходимый угол наклона и затяните барашковые гайки.

6. Проверьте надёжность крепления и установку прибора строго параллельно полу.

Рисунок 3

ПРИМЕЧАНИЕ:

В зависимости от материала и устройства потолочных конструкций, обогреватель

крепится на соответствующие крепёжные элементы, выбираемые из условия прочности.

Прочность потолка, либо конструкций, за которые крепится обогреватель, должна быть

достаточной, чтобы выдерживать 5-кратную массу обогревателя.

ПРИМЕЧАНИЕ:
