5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ

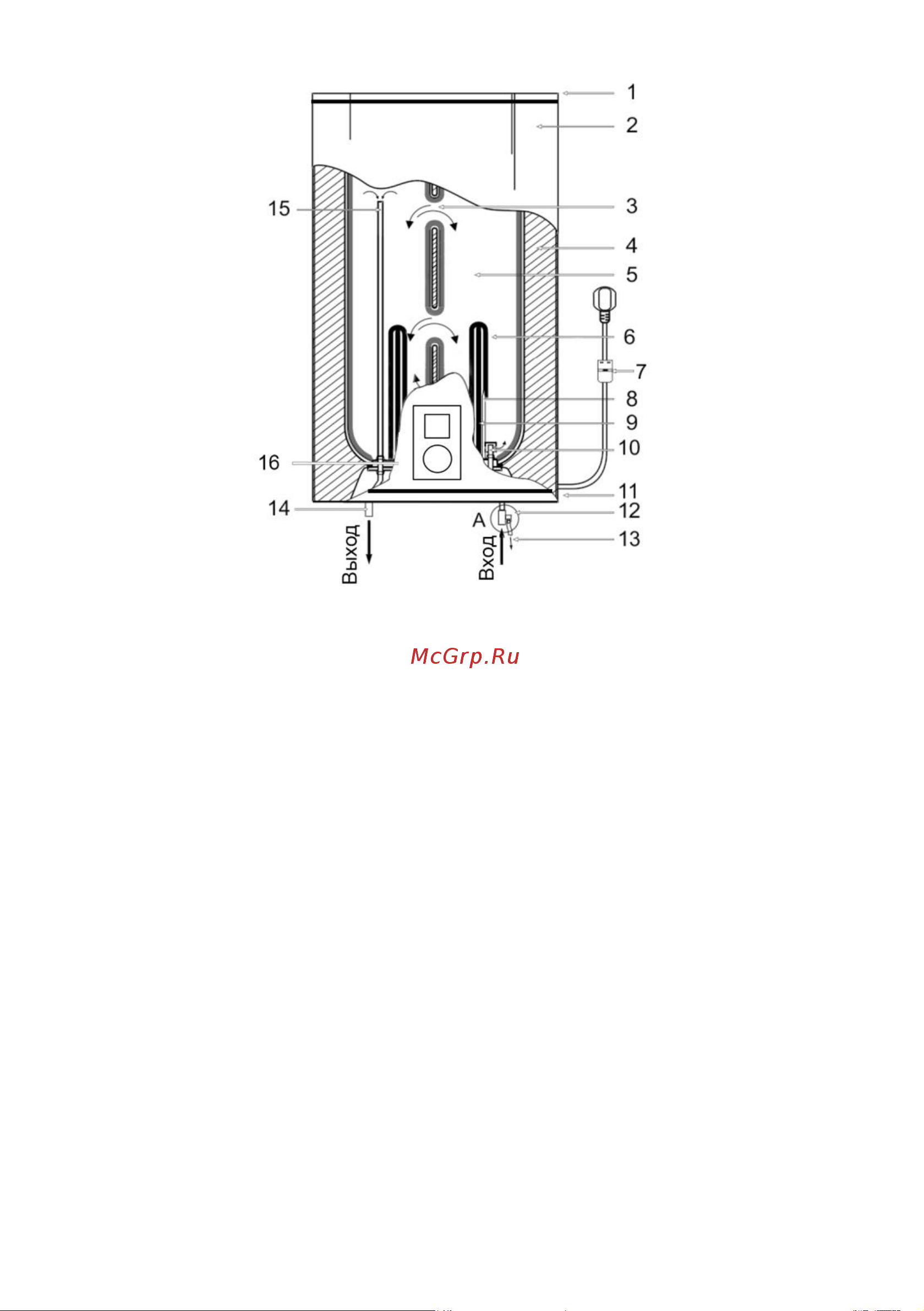

Рисунок 2*

*Изображение приведено в качестве справочной информации и может отличаться от

реального прибора

1 - Верхняя комбинированная защитная крышка

2 - Внешний декоративный корпус

3 - Система переливов

4 - Теплоизоляционный слой из пенополиуретана

5 - Внутренний резервуар

6 - Нагревательный элемент

7- Сетевой шнур с эл. вилкой и УЗО

8 - Трубка датчика термостата и температурного датчика

9 - Защитный магниевый анод

10 - Входной патрубок с рассекателем

11 - Нижняя комбинированная защитная крышка

12 - Комбинированный предохранительный клапан для защиты от слива воды из

водонагревателя в водопроводную магистраль и для защиты внутреннего резервуара от

избыточного давления (требуется обязательная установка на патрубок подачи холодной

воды) Поз А

13 - Аварийный слив избыточного давления воды (при работе водонагревателя возможно

слабое подтекание воды из отверстия сброс давления предохранительного клапана. Это

нормально.)

14 - Патрубок выхода горячей воды

15 - Верхняя часть патрубка забора горячей воды

16 - Панель управления

6. КОМПЛЕКТ ПОСТАВКИ

1. Водонагреватель – 1 шт.

2. Анкерный болт – 2 шт.

3. Предохранительный клапан – 1 шт.

4. Руководство по эксплуатации – 1 шт.

5. Гарантийный талон – 1 шт.

6. Упаковка – 1 шт.
