РЭ ВСП4 2015г. Ред. 1
13
2.3. Сборка весов ВСП4-В
2.3.1. Сооружение приямка для установки весов ВСП4-В (рисунок 4).
100
по контуру
min
L1
L
Н1
100
100
6
3
грунт
песок
1
2
4
5
Н2

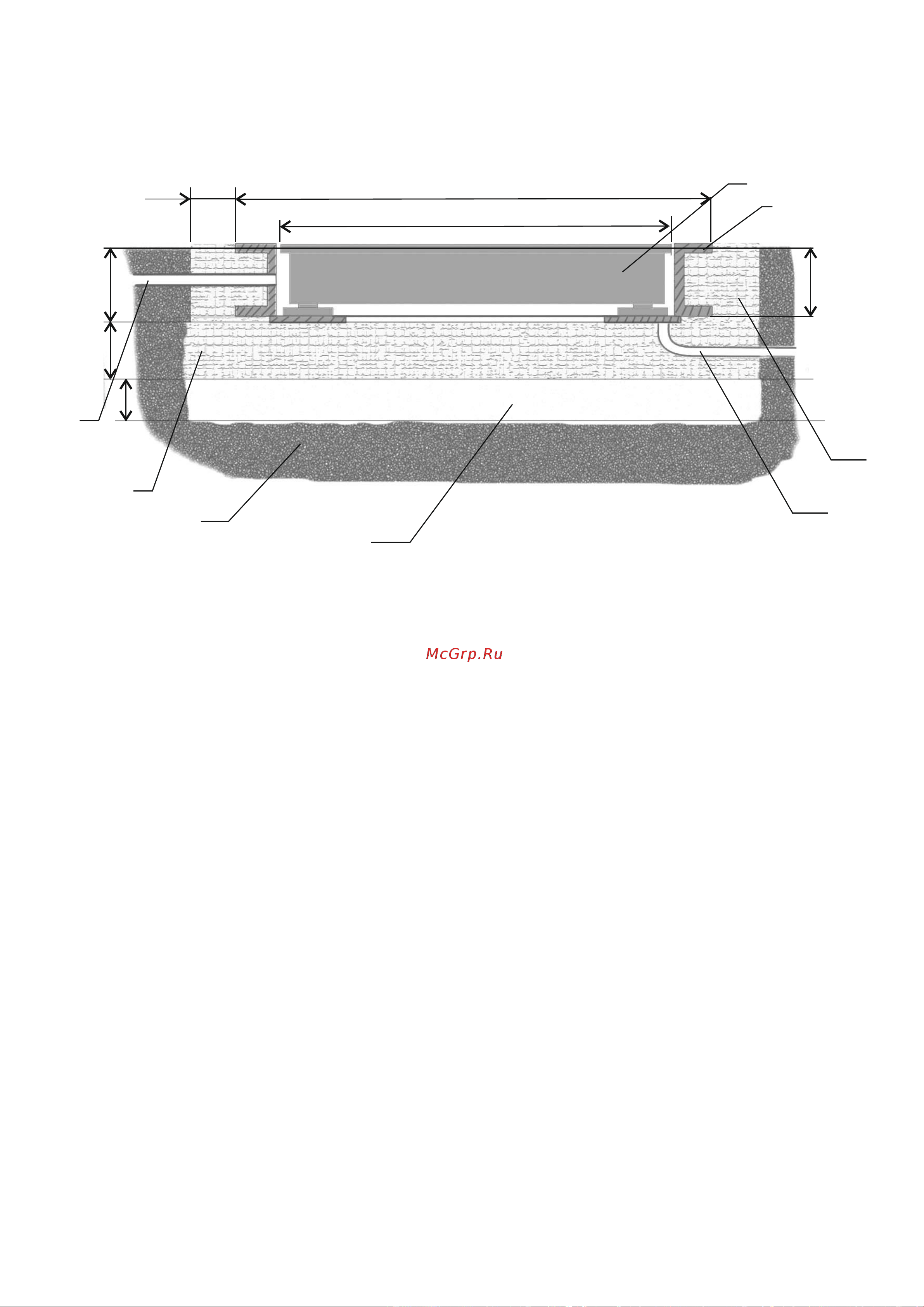

Рис.4 Схема приямка
1. Врезная платформа (Размеры LxB)
2. Рама (L1xB1)
3. Бетонное основание
4. Бетонная рубашка
5. Водоотводная труба
6. Защитная труба соединительного
шнура
Н1 - высота рамы (табл. 7)
L1 -длина рамы (табл. 7)
L- длина платформы
В1 - ширина рамы (табл. 7)
В - ширина платформы
Сооружение приямка производится в несколько этапов.
Сначала создается котлован размерами (L1+200) х (B1+200) и глубиной H1+200,
который на высоту 100 мм заполняется песком. Затем бетонируется основание 3. Его
поверхность должна быть горизонтальной и плоской. При наличии большого
количества влаги в помещении, где располагаются весы, в бетонном основании 3
должна быть предусмотрена водоотводная труба 5. Также необходимо предусмотреть
защиту соединительного шнура, связывающего платформу и индикатор НВТ. Для этого
можно использовать стальную трубу с внутренним диаметром не менее 50 мм (поз.6).
После отвердения бетонного основания 3 установить раму 2 в приямок в соответствии
с рисунком 4, а пространство между рамой 2 и стенками котлована заполнить
бетоном. После отвердения бетонной рубашки 4 приступить к дальнейшей сборке
весов.
