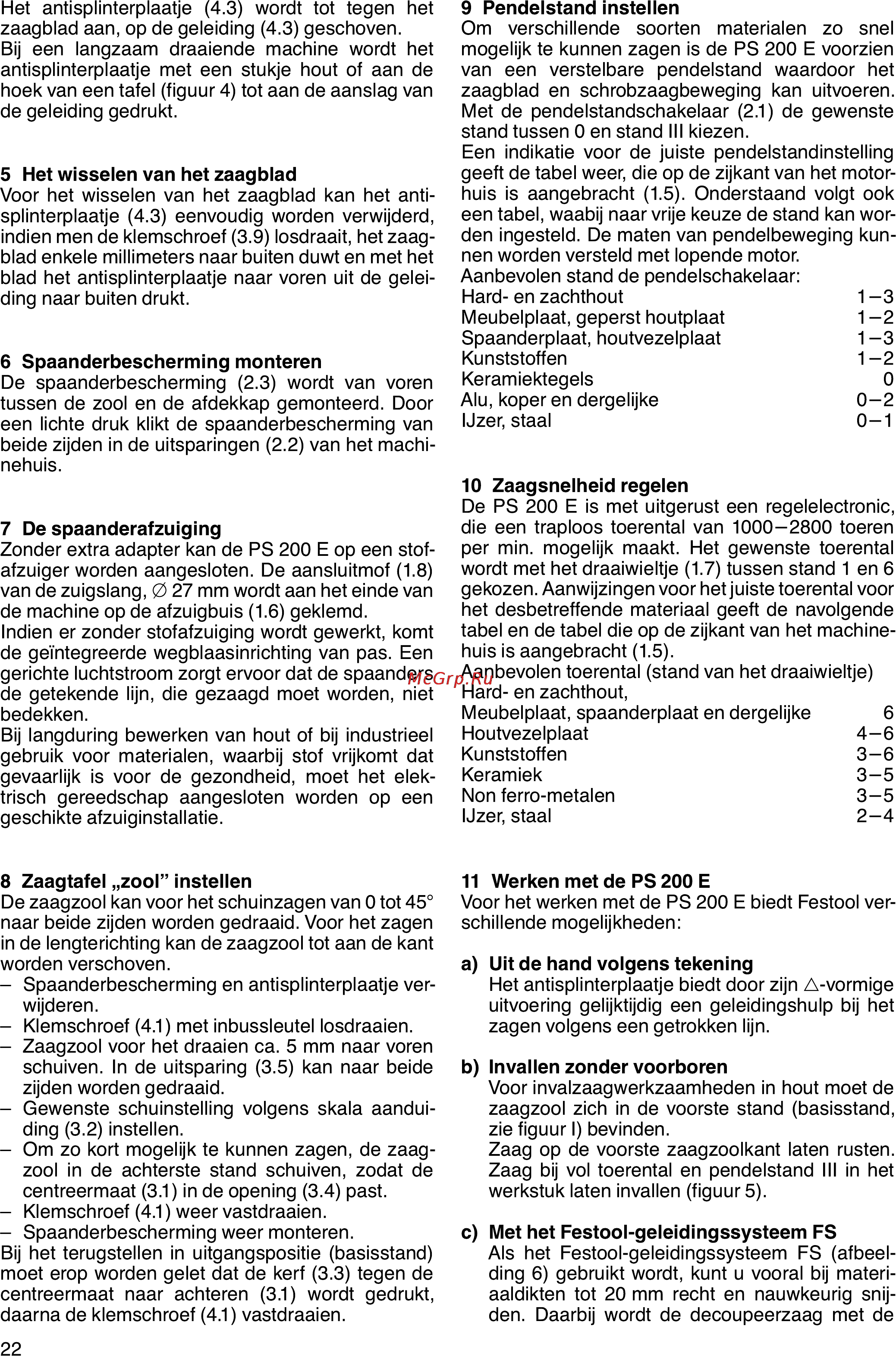

Het antisplinterplaatje 4 3 wordt tot tegen zaagblad aan op de geleiding 4 3 geschoven Bij een langzaam draaiende machine wordt antisplinterplaatje met een stukje hout of aan hoek van een tafel figuur 4 tot aan de aanslag de geleiding gedrukt het het de van 5 Het wisselen van het zaagblad Voor het wisselen van het zaagblad kan het anti splinterplaatje 4 3 eenvoudig worden verwijderd indien men de klemschroef 3 9 losdraait het zaag blad enkele millimeters naar buiten duwt en met het blad het antisplinterplaatje naar voren uit de gelei ding naar buiten drukt 6 Spaanderbescherming monieren De spaanderbescherming 2 3 wordt van voren tussen de zool en de afdekkap gemonteerd Door een lichte druk klikt de spaanderbescherming van beide zijden in de uitsparingen 2 2 van het machinehuis 7 De spaanderafzuiging Zonder extra adapter kan de PS 200 E op een stofafzuiger worden aangesloten De aansluitmof 1 8 van de zuigslang 0 27 mm wordt aan het einde van de machine op de afzuigbuis 1 6 geklemd Indien er zonder stofafzuiging wordt gewerkt komt de geintegreerde wegblaasinrichting van pas Een gerichte luchtstroom zorgt ervoor dat de spaanders de getekende lijn die gezaagd moet worden niet bedekken Bij langduring bewerken van hout of bij industrieel gebruik voor materialen waarbij Stof vrijkomt dat gevaarlijk is voor de gezondheid moet het elek trisch gereedschap aangesloten worden op een geschikte afzuiginstallatie 8 Zaagtafel zool instellen De zaagzool kan voor het schuinzagen van 0 tot 45 naar beide zijden worden gedraaid Voor het zagen in de lengterichting kan de zaagzool tot aan de kant worden verschoven Spaanderbescherming en antisplinterplaatje verwijderen Klemschroef 4 1 met inbussleutel losdraaien Zaagzool voor het draaien ca 5 mm naar voren schuiven In de uitsparing 3 5 kan naar beide zijden worden gedraaid Gewenste schuinstelling volgens Skala aanduiding 3 2 instellen Om zo kort mogelijk te kunnen zagen de zaag zool in de achterste stand schuiven zodat de centreermaat 3 1 in de opening 3 4 past Klemschroef 4 1 weer vastdraaien Spaanderbescherming weer monteren Bij het terugstellen in uitgangspositie basisstand moet erop worden gelet dat de kerf 3 3 tegen de centreermaat naar achteren 3 1 wordt gedrukt daarna de klemschroef 4 1 vastdraaien 22 9 Pendelstand instellen Om verschwende soorten materialen zo snel mogelijk te kunnen zagen is de PS 200 E voorzien van een verstelbare pendelstand waardoor het zaagblad en schrobzaagbeweging kan uitvoeren Met de pendelstandschakelaar 2 1 de gewenste stand tussen 0 en stand III kiezen Een indikatie voor de juiste pendelstandinstelling geeft de tabel weer die op de zijkant van het motorhuis is aangebracht 1 5 Onderstaand volgt ook een tabel waabij naar vrije keuze de stand kan wor den ingesteld De maten van pendelbeweging kun nen worden versteld met lopende motor Aanbevolen stand de pendelschakelaar Hard en zachthout 1 3 Meubelplaat geperst houtplaat 1 2 Spaanderplaat houtvezelplaat 1 3 Kunststoffen 1 2 Keramiektegels 0 Alu koper en dergelijke 0 2 Uzer staal 0 1 10 Zaagsnelheid regelen De PS 200 E is met uitgerust een regelelectronic die een traploos toerental van 1000 2800 toeren per min mogelijk maakt Het gewenste toerental wordt met het draaiwieltje 1 7 tussen stand 1 en 6 gekozen Aanwijzingen voor het juiste toerental voor het desbetreffende materiaal geeft de navolgende tabel en de tabel die op de zijkant van het machinehuis is aangebracht 1 5 Aanbevolen toerental stand van het draaiwieltje Hard en zachthout Meubelplaat spaanderplaat en dergelijke 6 Houtvezelplaat 4 6 Kunststoffen 3 6 Keramiek 3 5 Non ferro metalen 3 5 Uzer staal 2 4 11 Werken met de PS 200 E Voor het werken met de PS 200 E biedt Festool verschillende mogelijkheden a Uit de hand volgens tekening Het antisplinterplaatje biedt door zijn A vormige uitvoering gelijktijdig een geleidingshulp bij het zagen volgens een getrokken lijn b Invallen zonder voorboren Voor invalzaagwerkzaamheden in hout moet de zaagzool zieh in de voorste stand basisstand zie figuur I bevinden Zaag op de voorste zaagzoolkant laten rüsten Zaag bij vol toerental en pendelstand III in het werkstuk laten invallen figuur 5 c Met het Festool geleidingssysteem FS Als het Festool geleidingssysteem FS afbeelding 6 gebruikt wordt kunt u vooral bij materiaaldikten tot 20 mm recht en nauwkeurig snijden Daarbij wordt de decoupeerzaag met de
