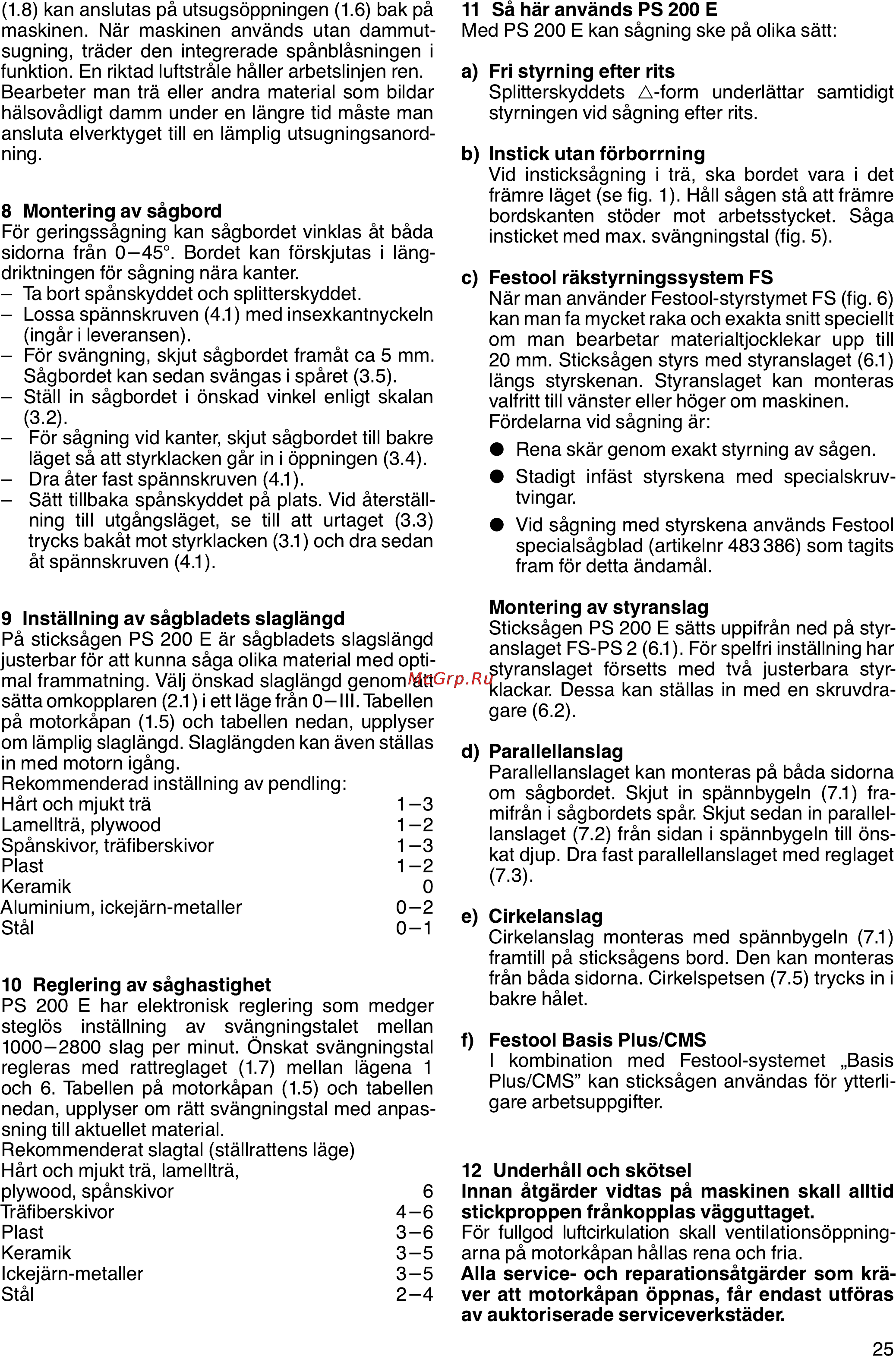

1 8 kan anslutas pä utsugsöppningen 1 6 bak pä maskinen När maskinen används utan dammutsugning trader den integrerade spänbläsningen i funktion En riktad luftsträle halier arbetslinjen ren Bearbeter man trä eller andra material som bildar hälsovädligt dämm under en längre tid mäste man ansluta elverktyget till en lämplig utsugningsanordning 8 Montering av sägbord For geringssägning kan sägbordet vinklas ät bäda sidorna frän 0 45 Bordet kan förskjutas i längdriktningen för sägning nära kanter Ta bort spänskyddet och splitterskyddet Lossa spännskruven 4 1 med insexkantnyckeln ingar i leveransen För svängning skjut sägbordet framät ca 5 mm Sägbordet kan sedan svängas i späret 3 5 Ställ in sägbordet i önskad vinkel enligt skalan 3 2 För sägning vid kanter skjut sägbordet till bakre läget sä att styrklacken gär in i öppningen 3 4 Dra äter fast spännskruven 4 1 Sätt tillbaka spänskyddet pä plats Vid äterställning till utgängsläget se till att urtaget 3 3 trycks bakät mot styrklacken 3 1 och dra sedan ät spännskruven 4 1 9 Inställning av sägbladets slaglängd Pä sticksägen PS 200 E är sägbladets slagslängd justerbar för att kunna säga olika material med opti mal frammatning Välj önskad slaglängd genom att sätta omkopplaren 2 1 i ett läge frän 0 III Tabellen pä motorkäpan 1 5 och tabeilen nedan upplyser om lämplig slaglängd Slaglängden kan även ställas in med motorn igäng Rekommenderad inställning av pendling Härt och mjukt trä 1 3 Lamellträ plywood 1 2 Spänskivor träfiberskivor 1 3 Plast 1 2 Keramik 0 Aluminium ickejärn metaller 0 2 Stäl 0 1 10 Regiering av säghastighet PS 200 E har elektronisk regiering som medger steglös inställning av svängningstalet mellan 1000 2800 slag per minut Önskat svängningstal regieras med rattreglaget 1 7 mellan lägena 1 och 6 Tabellen pä motorkäpan 1 5 och tabellen nedan upplyser om rätt svängningstal med anpassning till aktuellet material Rekommenderat slagtal ställrattens läge Härt och mjukt trä lamellträ plywood spänskivor 6 Träfiberskivor 4 6 Plast 3 6 Keramik 3 5 Ickejärn metaller 3 5 Stäl 2 4 11 Sä här används PS 200 E Med PS 200 E kan sägning ske pä olika sätt a Fri styrning efter rits Splitterskyddets A form underlättar styrningen vid sägning efter rits samtidigt b Instick utan förborrning Vid insticksägning i trä ska bordet vara i det främre läget se fig 1 Hall sägen stä att främre bordskanten stöder mot arbetsstycket Säga insticket med max svängningstal fig 5 c Festool räkstyrningssystem FS När man använder Festool styrstymet FS fig 6 kan man fa mycket raka och exakta snitt speciellt om man bearbetar materialtjocklekar upp till 20 mm Sticksägen styrs med styranslaget 6 1 längs styrskenan Styranslaget kan monteras valfritt till vänster eller höger om maskinen Fördelarna vid sägning är Rena skär genom exakt styrning av sägen Stadigt infäst tvingar styrskena med specialskruv Vid sägning med styrskena används Festool specialsägblad artikelnr 483386 som tagits fram för delta ändamäl Montering av styranslag Sticksägen PS 200 E sätts uppifrän ned pä styr anslaget FS PS 2 6 1 För spelfri inställning har styranslaget försetts med tvä justerbara styrklackar Dessa kan ställas in med en skruvdragare 6 2 d Parallellanslag Parallellanslaget kan monteras pä bäda sidorna om sägbordet Skjut in spännbygeln 7 1 framifrän i sägbordets spär Skjut sedan in parallel lanslaget 7 2 frän sidan i spännbygeln till öns kat djup Dra fast parallellanslaget med reglaget 7 3 e Cirkelanslag Cirkelanslag monteras med spännbygeln 7 1 framtill pä sticksägens bord Den kan monteras frän bäda sidorna Cirkelspetsen 7 5 trycks in i bakre hälet f Festool Basis Plus CMS I kombination med Festool systemet Basis Plus CMS kan sticksägen användas för ytterligare arbetsuppgifter 12 Underhäll och skötsel Innan ätgärder vidtas pä maskinen skall alltid stickproppen fränkopplas vägguttaget För fullgod luftcirkulation skall ventilationsöppningarna pä motorkäpan hallas rena och fría Alla service och reparationsätgärder som kräver att motorkäpan öppnas far endast utföras av auktoriserade serviceverkstäder 25
