1.3 Устройство изделия

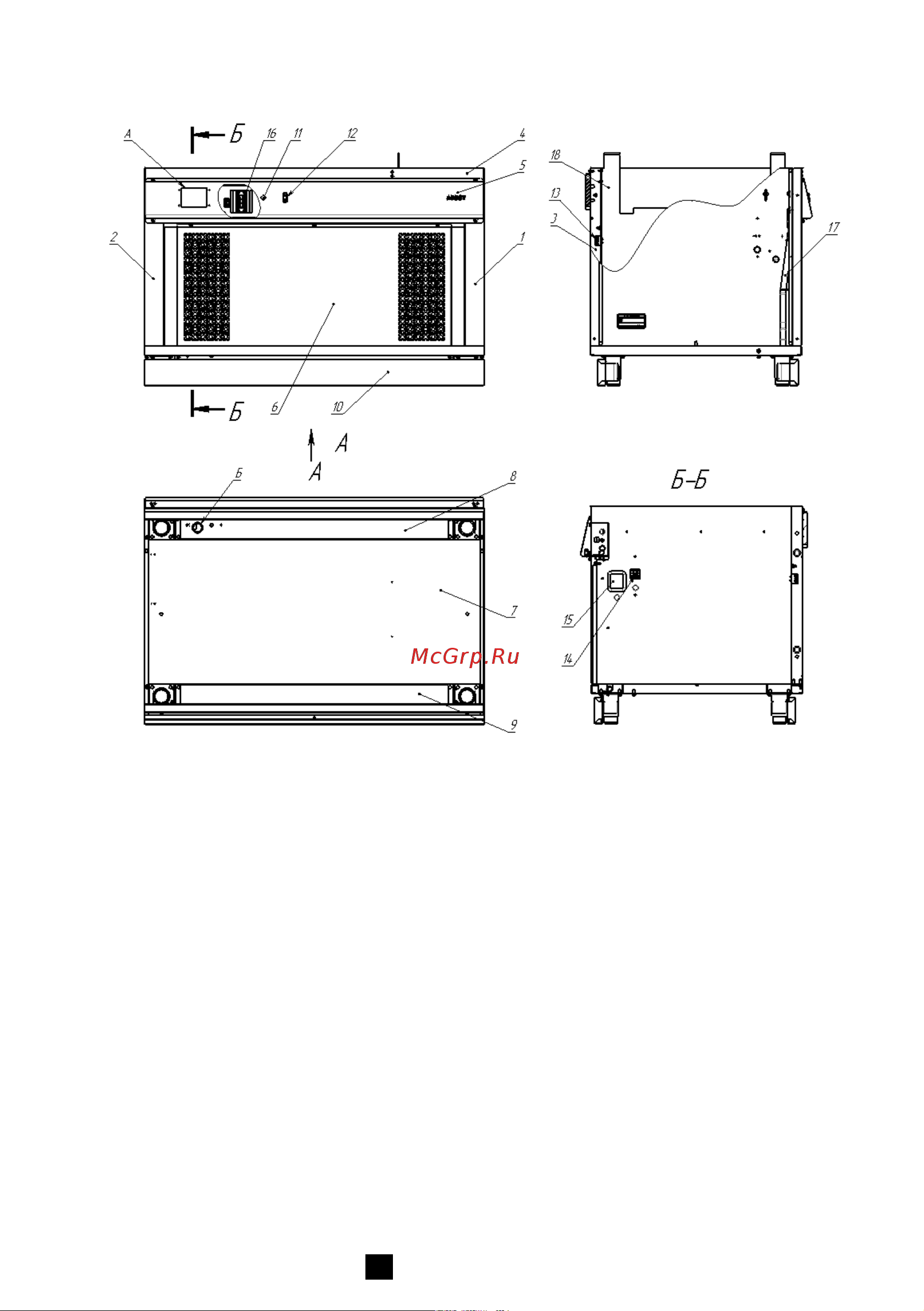

Рис. 1. 1, 2- стенка боковая; 3- стенка задняя; 4- кожух;

5- панель управления; 6- двери раздвижные; 7- днище; 8, 9-

швеллер; 10- плинтус; 11- лампа; 12- выключатель; 13- клеммный

блок; 14- крышка; 15- розетка; 16- клеммный блок;17- трубка гиб-

кая;18- перегородка.

1.3.1 Изделие (см. рис.1) состоит из боковых стенок 1 и 2, зад-

ней стенки 3, кожуха 4, панели управления 5, передней панели 6,

днища 7 и швеллеров 8 и 9 с регулируемыми по высоте опорами.

Для удобства монтажа и обслуживания панель управления откиды-

вается вперед-вниз после отворачивания крепежных винтов. В

комплект также входят два декоративных плинтуса 10 (передний и

задний)

ТФК.10-02.000.000РЭ изм. 02 5
