41
Байт 12 – всегда пробел.
Байты с 13 по 23 - модель весов.
Байт 24 – всегда пробел.
Байты с 25 по 30 - заводской номер весов.
Байты 31 и 32 – команды управления печатью 0x0D, 0x0A.
2.3.6 Подключение внешних устройств при работе с программой
разбраковки по массе
2.3.6.1 При использовании прикладной программы разбраковки по массе к
весам могут быть подключены исполнительные внешние устройства автоматики.
Для этого предусмотрена выдача трёх управляющих сигналов. Вес меньше нижней
границы (сигнал –), вес в норме (сигнал =), вес больше верхней границы (сигнал +).
Для выдачи сигналов используются оптическая пара из светодиода и
фототранзистора, включенного по схеме с открытым коллектором. Номера
контактов разъёма весов DB-9F и схема включения оптических изоляторов
приведена на рисунке 7.

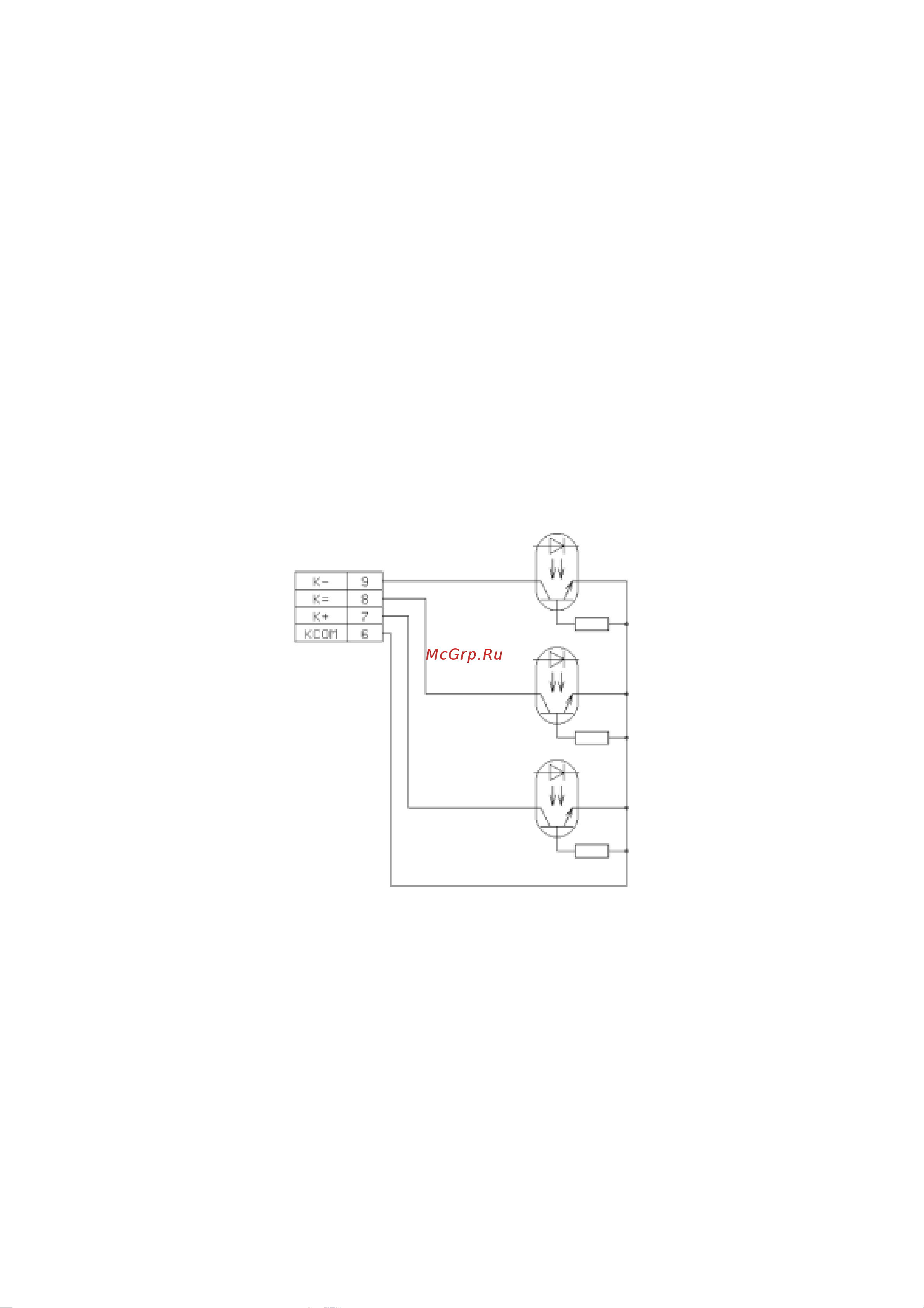

Рисунок 7 - Номера контактов разъёма весов DB-9F
и схема включения оптических изоляторов
Активным сигналом считается открытое состояние одного из трёх
транзисторов.
Максимальное допустимое напряжение на контактах 7, 8, 9 относительно
контакта 6 не должно превышать 30 В. Ток коллектора утечки в закрытом
состоянии составляет не более 0,1 мкА, а в открытом состоянии ток коллектора
должен быть не более 1 мА.
