ВЕКБ.404211.001 РЭ
12
3.2 Подготовка компаратора к работе
3.2.1 Общий вид компаратора

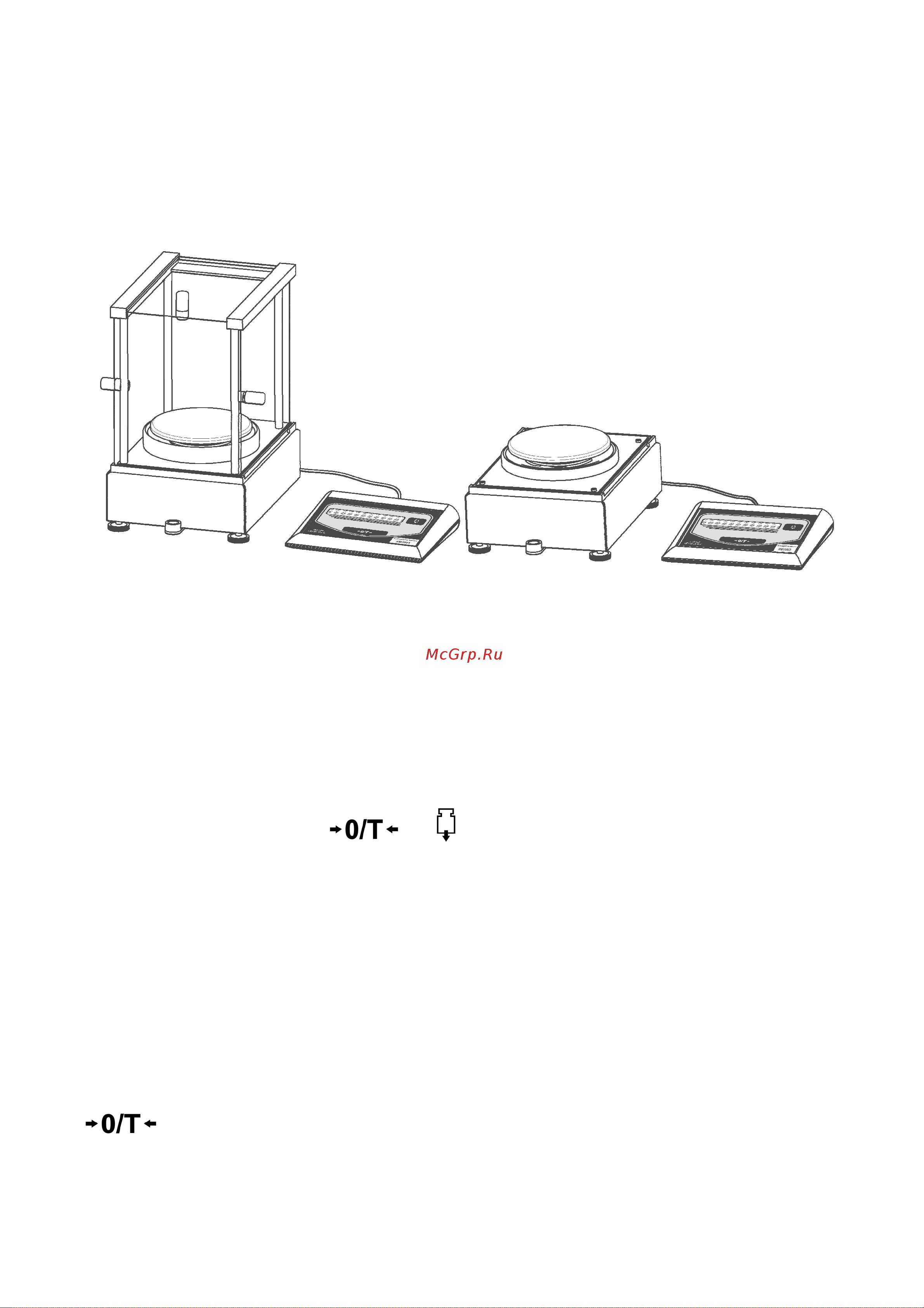

Общий вид компаратора показан на рисунке 1.
КМ1005, КМ2004, КМ5004 КМ10003
Рисунок 1 – Общий вид компаратора (блок весоизмерительный
и блок электронный).
3.2.2 Блок электронный и функции клавиш
Блок электронный (рисунок 2) имеет: 9 разрядный дисплей,
клавиши управления
и , разъем для подключения блока
весоизмерительного, интерфейсный разъем и разъем для
подключения блока питания.
Местоположения гнезда для подключения блока питания,
интерфейсного разъёма DB-9 и разъёма для подключения блока
весоизмерительного изображены на рисунке 3.
Функции клавиш
- короткое нажатие – установление нулевых показаний
на дисплее, включение компаратора (из «ждущего»
режима – режима с погашенной индикацией);
- длительное нажатие (свыше 3 с) – отключение
