РЭ ВСП4 2015г. Ред. 1

 платформа и взвешиваемый груз не должны касаться посторонних предметов;

 не допускать ударов по платформе весов (не бросать груз на весы);

 не подвергать весы одностороннему нагреву или охлаждению;

 в воздухе не должно содержаться агрессивных веществ, вызывающих коррозию

весов.

2. Подготовка весов к работе

2.1. Сборка весов ВСП4-А

2.1.1. Перед началом работы весы необходимо распаковать и проверить

комплектность (табл. 4).

Схема весов ВСП4-А представлена на рисунке 1.

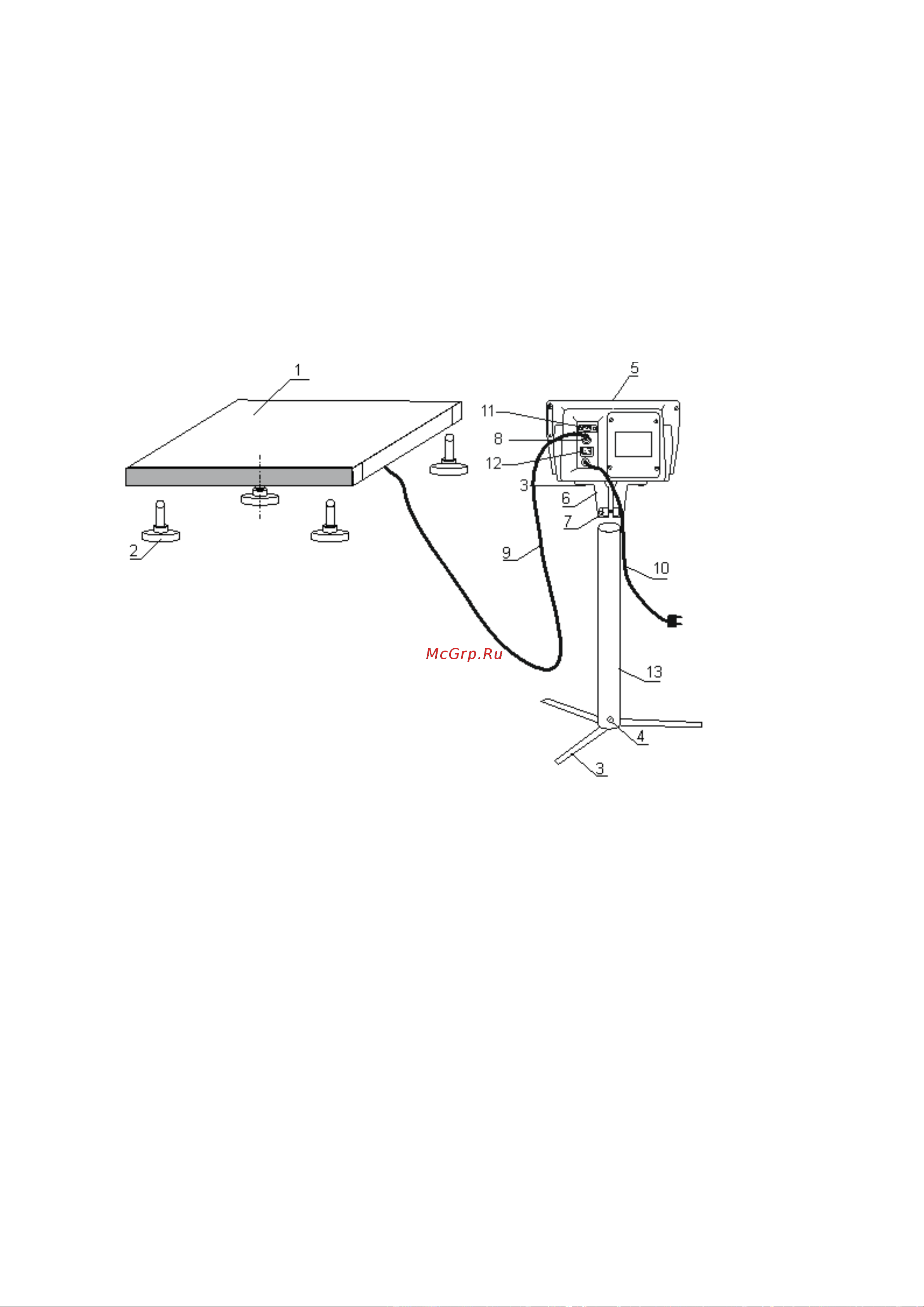

Рис.1 Схема весов ВСП4-А

1. Платформа

2. Опора

3. Тренога

4. Стопорный винт треноги

5. Индикатор НВТ

6. Кронштейн крепления индикатора НВТ

7. Стопорный винт кронштейна крепления

8. Гнездо “Load cell”

9. Соединительный шнур

10. Сетевой шнур

11. Гнездо RS232С для

присоединения интерфейса

12. Тумблер включения весов

13. Стойка индикатора НВТ

2.1.2. Вывернув крепежные транспортировочные винты, освободить платформу 1 от

транспортной тары. Пропустить соединительный шнур 9 через отверстие крышки в

нижней части платформы и подключить разъем соединительного шнура 9 к

индикатору НВТ (5).

2.1.3. Ввернуть опоры 2 в резьбовые отверстия датчиков таким образом, чтобы

обеспечить требуемую высоту платформы (табл. 6).
