3. Конструкция и сборка весов.

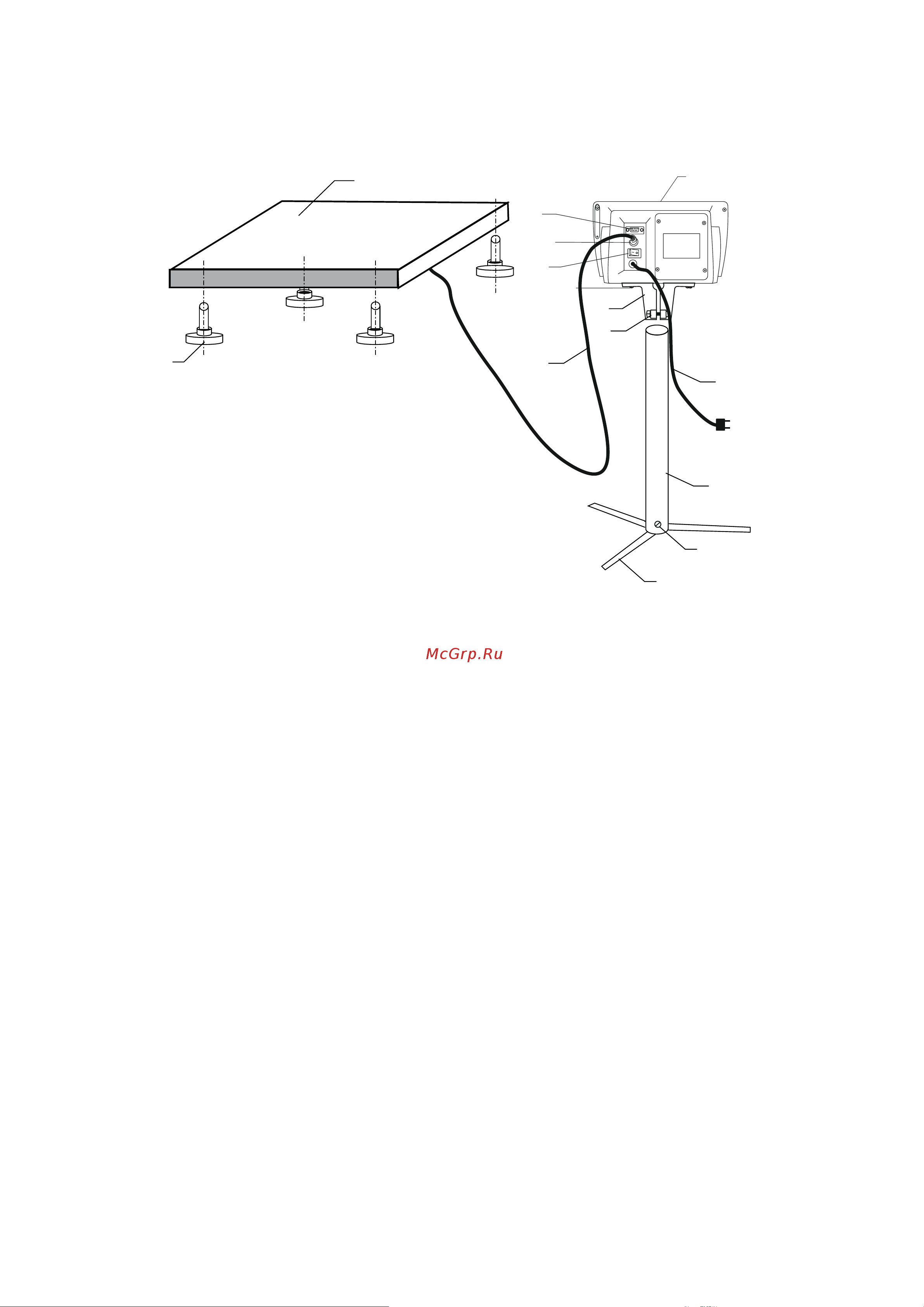

3.1. Конструкция, сборка и подготовка к работе весов ВСП4-А приведена на

рисунке 1.

Рис.1

1. Базовая платформа.

2. Опора.

3. Тренога.

4. Стопорный винт треноги.

5. ВИП.

6. Кронштейн крепления ВИП.

7. Стопорный винт кронштейна крепления

ВИП

8. Гнездо “Load cell”.

9. Соединительный шнур.

10. Сетевой шнур.

11. Гнездо “RS-232” для

присоединения интерфейса

12. Тумблер включения весов.

13. Стойка.

3.1.1. Вывернув крепежные транспортировочные винты, освободите

грузоприемную платформу от транспортировочной тары, пропустите

соединительный шнур через отверстие крышки, установите крышку на прежнее

место и подключите разъем соединительного шнура к ВИП.

3.1.2. Вверните опоры 2 в резьбовые отверстия в весоизмерительных

тензорезисторных датчиках (далее - датчики) грузоприемной платформы 1

(рис.1) так, что бы установить размер H2 рис. 2 , указанный в табл. 4. Затем

заверните контргайку до упора. Выберите горизонтальную и твердую

поверхность и установите на нее платформу весов.

РЭ ВСП4 2013г ред.1
