В динамометрах могут применяться электронные блоки шести типов. Электронные блоки

типов 1 – 5 выпускаются в пластиковом корпусе. Электронные блоки типа 6 могут быть

выполнены в пластиковом корпусе и в корпусе из нержавеющей стали. Электронные блоки типов

4 и 5 могут выпускаться как в проводном, так и в дистанционном исполнении. Внешний вид

электронных блоков представлен на рис. 1 – 7.

Модификации динамометров отличаются видом измеряемой силы, наибольшими пределами

измерений, классами точности, габаритными размерами упругих элементов и массой.

Динамометры имеют обозначение ДЭП/И-АД-НВ-К, где

А – обозначение варианта исполнения упругого элемента (варианты 1; 2; 3; 4; 5; 6; 7; 8

приведены на рисунке 8);

Н – наибольший предел измерений (НПИ), кН;

B – вид измеряемой силы (Р – растяжение, C – сжатие, У - универсальный);

К – класс точности (00; 0,5; 1; 2).

И – обозначение типа электронного блока:

1- обозначение электронного блока тип 1;

2- обозначение электронного блока тип 2;

3- обозначение электронного блока тип 3;

4- обозначение электронного блока тип 4;

5- обозначение электронного блока тип 5;

6- обозначение электронного блока тип 6 в пластиковом корпусе;

7- обозначение электронного блока тип 6 в корпусе из нерж. стали.

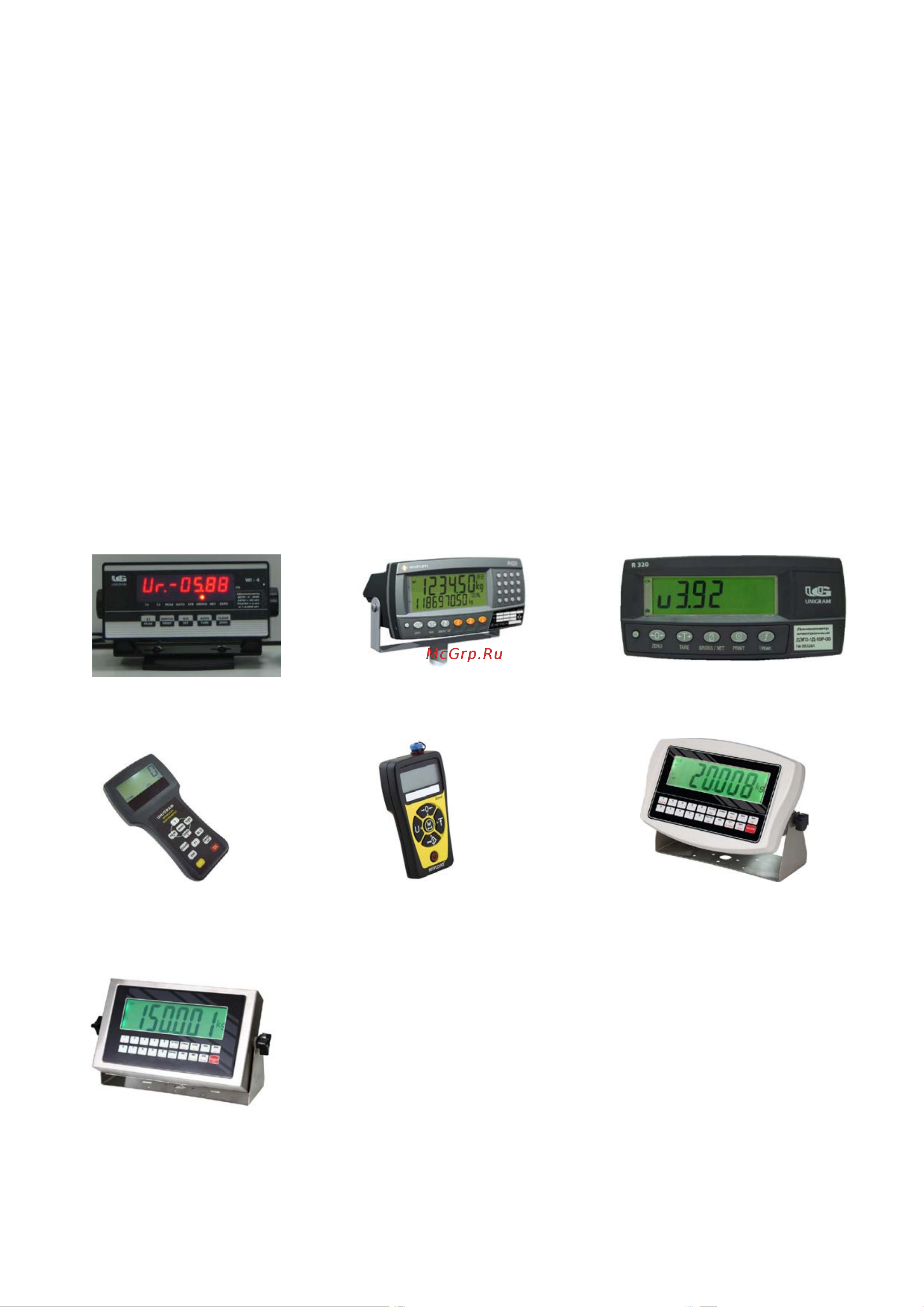

Рисунок 1 – Внешний Рисунок 2 – Внешний вид Рисунок 3 – Внешний вид

вид электронного блока тип 1 электронного блока тип 2 электронного блока тип 3

Рисунок 4 – Внешний вид Рисунок 5 – Внешний вид Рисунок 6 – Внешний вид

электронного блока тип 4 электронного блока тип 5 электронного блока тип 6

в пластиковом корпусе

Рисунок 7 – Внешний вид

электронного блока тип 6

в корпусе из нержавеющей стали
