АППАРАТЫ ДЛЯ РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ: ДАТЧИКИ ДВИЖЕНИЯ И ОСВЕЩЕННОСТИ, ТМ «FERON», СЕРИЯ:
SEN
ИНФРАКРАСНЫЙ ДАТЧИК ДВИЖЕНИЯ МОДЕЛЬ SEN1А
Инструкция по эксплуатации и технический паспорт
1. Описание
1.1 Инфракрасный датчик движения типа SEN1А предназначен для коммутации цепей переменного тока.
1.2 Датчик SEN1А рекомендован для работы с активной нагрузкой (галогенными лампами накаливания), либо в цепях со смешанной
нагрузкой (ЛН, ГЛН совместно с другими источниками света).
1.3 Датчик устанавливается на поверхность из нормальновоспламеняемого материала.

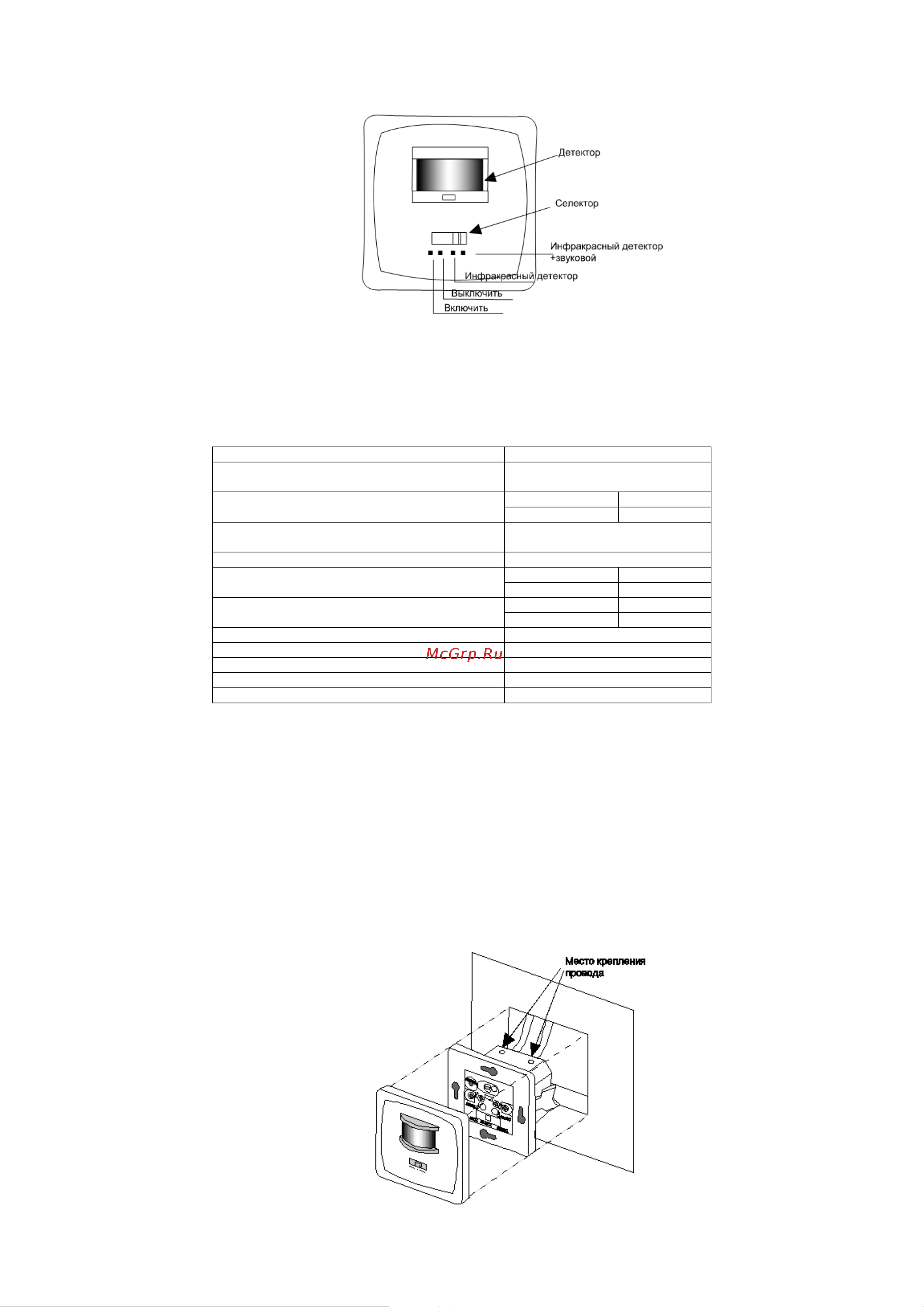

1.4 Датчик SEN1А оборудован четырехпозиционным переключателем (включить/выключить/ик датчик движения/акустический датчик) и
монтируется в стандартную монтажную коробку настенного выключателя.
2. Технические характеристики
Угол обнаружения
140°
Расстояние обнаружения
до 12 м (при 24°С)
Рабочее напряжение
230В/50Гц
Нагрузка
активная
500Вт
индуктивная
200Вт
Температура окружающей среды
От – 20°С до +40°С
Тип климатического исполнения
УХЛ4
Влажность
<93%
Временная задержка (выдержка времени)
минимальная
10с.±3с.
максимальная
7мин. ±2мин.
Потребляемая мощность
рабочий режим
0,45Вт
режим ожидания
0,1Вт
Освещенность
3лк-2000лк
Диапазон срабатывания акустического датчика
30-90dB
Высота установки
1-1,8м
Скорость обнаружения
0,6м/с – 1,5м/с
Степень защиты от влаги и пыли
IP20
3. Комплектность
-Датчик
-Коробка
-Инструкция
4. Описание работы прибора
4.1 При появлении какого-либо движения в зоне чувствительности датчика, происходит считывание текущего уровня освещенности. Если
уровень освещенности ниже заданного порога, датчик срабатывает и коммутирует осветительный прибор с сетью.
4.2 Прибор может работать и днем, и ночью в зависимости от установленного порога срабатывания датчика. Прибор работает при
освещении менее 3лк, если повернуть регулятор «LUX» на режим «НОЧЬ» (обозначается значком месяца), и до 2000лк, если
установить режим «ДЕНЬ» (значок солнце)
4.3 При подключении электропитания индикаторный светодиод загорается зеленым светом, при получении датчиком сигналов – красным.
4.4 Выдержка времени может быть установлена по желанию пользователя. Поворачивайте регулятор по часовой стрелке: режим «–
»10с.3с. до «+»7мин2мин.
5. Монтаж, подключение:
5.1. Извлеките датчик из коробки и произведите его внешний осмотр.
5.2. Смонтируйте датчик на монтажной поверхности, согласно рисунку:
5.3. Предварительно отключив напряжение, подключите датчик к питающей сети согласно схеме:
